新手必備:用UC3842巧設小型電源,徹底搞定占空比

發布時間:2015-05-04 責任編輯:echolady

【導讀】開關電源的設計離不開關鍵器件UC3842,很多設計者都用UC3842來完成要求不高的小型電源的設計。本文專為新手打造的利用UC3842進行小型開關電源的電源設計,總結的經驗和問題供大家參考。

首先,給出一種占空比出現問題的情況以供分析。

輸入源95-350,輸出負載電壓容許范圍為250V-450V;

原先設計為Boost輸出電壓為400V;

鑒于以往設計可調開關電源的經驗,設計了一個可調的PID電路給UC3842的2腳;

當輸入電壓加上約200V時,發現輸出電壓高至650V。將PID基準調低,沒有得到明顯改善,干脆將基準直接連接到GND,輸出還是650V;

UC3842控制中1腳COMP為7V,在2腳電位為2V時,3腳電位為600mV時,滿占空比輸出95.3%。其他引腳信號均正常,為什么會造成這種現象呢?

用UC3842巧設小型電源,徹底搞定占空比
圖1

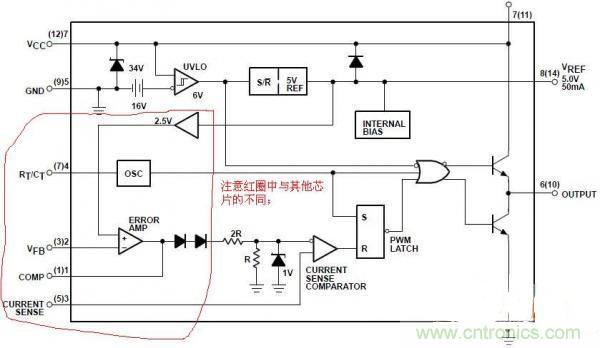

通過仔細觀察圖1 UC3842內部邏輯框圖,可以看到內部基準是2.5V,2腳是反饋。也就是說只要低于2.5V的對UC3842來說都是一樣的,都是最大占空比輸出。當采樣基準小于2.5V,占空比為全開,采樣電壓大于2.5V時,脈沖關斷。于是重新設定采樣與控制系統,空載時輸出電壓可達到400V。

帶載調試

輸入源從350V往下調,當電壓調至185V時,BOOST輸出電壓為400V,發現負載保護啟動,沒有測紋波。經過與負載方溝通,為過壓保護。再次同等條件下測紋波(示波器交流檔),紋波峰峰值為36.8V。

為此輸出再加一級L(0.23mH)C濾波,紋波得到明顯改善,峰峰值為10.8V,但是輸入電源下降至185V任然負載保護;調整L(0.8mH)C參數,隨著輸入源的降低,輸出也隨著降低(有趣的是采樣電壓竟然是2.54v);采樣電阻中電流按照1mA設計,是否采樣電阻電流過小,干擾過大,導致采樣基準被疊加。
這里需要注意,UC3842為峰值電流PWM控制芯片,設計電路一定要考慮斜率補償。

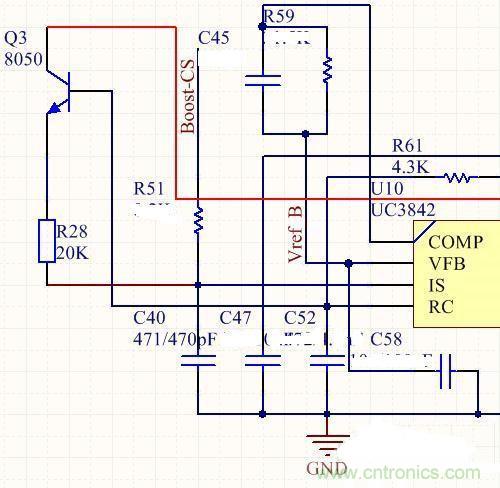

原先設計時斜率補償電阻為10K;并聯此10K電阻,但是卻沒有輸出脈沖,測量3腳信號,發現最低電壓已經超過1V;于是去除并聯10k電阻,并聯10K電阻(斜率補償電阻為20k),紋波補償信號為(0.2V~0.6V)鋸齒波。

用UC3842巧設小型電源,徹底搞定占空比
圖2

如圖2所示,再次通電調試,將后加的LC濾波回路去除,電壓從350V下降至90V,輸出電壓正常,并且負載可全過程工作;紋波峰峰值為3~4V。

本篇文章通過分析占空比的問題,來對這種基于UC3842的電路設計進行了分析。對其中的錯誤原因和解決方法都進行了將為詳細的闡述,希望本篇文章能夠解決一些新手設計者所遇到的難題,幫助大家對UC3842相關的電路有進一步的認識。
