電源設計從在FPGA上實現的概念證明開始，現在到了必須創造電源的時候。一個隔離式電源模塊提供12V電源，為先進的ASIC、微控制器、FPGA和各種其他元件供電。一如既往，這些元件實際上充滿了電路板的空間，提供充分的電力、穩定性、熱性能、低噪聲及可靠性需要挑戰物理定律。而你只有一個星期時間來創造這個電源。（嘆息）沒錯，就是這樣，好戲開場了！



由于ASIC、微控制器和FPGA的大電流要求，你可以使用基于分立元件的電源（一種分立和集成式的組合）或基于模塊的解決方案。當解決方案規格和外形固定時，成本、設計工作量和性能之間的權衡是必須考慮的條件。不過，當FPGA和微碼選項仍然未知并在最后一刻前有可能變化時，時間就成為關鍵因素，有可能出現不可預見的開發延遲。



在使用分立元件來設計你的電源時，當你思考需要考慮的所有元件，你就會很快意識到電源模塊能夠提供的價值。在分立方案下，挑選合適的PWM控制器、FET、電感器、補償方案和其他支持元件都需要時間，從而使設計周期變長。

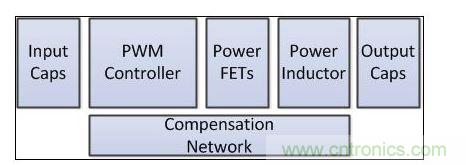

圖1. 分立電源框圖



此外，對電路板進行合理布局需要的時間，以及所涉及的持續元件采購成本和時間都是電源模塊能夠?yàn)樵O(shè)計你的電源解決方案帶來顯著優點的所有重要原因。



由于系統設計要求、電路板空間緊張和你的概念本質，你決定項目應當采用基于模塊的解決方案。電源模塊可提供完全集成的DC/DC穩壓器。這意味著控制器、FET、電感器和補償電路全都包含在單個封裝之內。模塊可以是模擬式、帶數字包封的模擬式或純數字式。

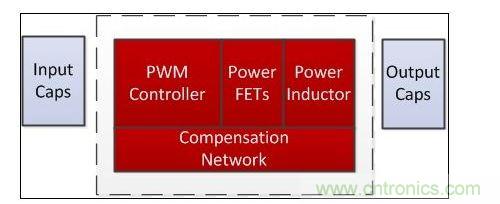

圖2. 電源模塊實現。



對于你的設計，你決定選擇ISL8270M數字DC/DC電源模塊。該模塊可提供25A連續輸出電流，無需風扇或散熱器。熱增強的高密度陣列（HAD）模塊能夠?qū)嶂苯酉⒃陔娐钒逯?。模塊的ChargeMode數字控制可響應單個開關周期內的瞬態負載，無需補償。另外它還能夠最小化輸出電容，以增加設計的密度。像ChargeMode這樣的功能可讓設計始終保持穩定，無論溫度或輸出電容及負載如何變化。

圖3. ISL8270M是完整的數字開關模式電源。通過添加輸入/輸出電容器來完成設計。



引腳設置（Pin strap）模式允許對預編程配置進行快速變更。對于該電源模塊，使用名為PowerNavigator的圖形用戶界面（GUI）設計工具來簡化設置和配置。該工具使變更數字電源設計的特性和功能變得容易，無需編寫一行代碼，從而確保設計能在一星期的最后期限之前完成！



設計的概念證明對電源設計工程師始終是個挑戰，沒有堅強的神經是不成的。當系統電源發生變化時會出現無休止的障礙，如由于誤差和性能改進的電壓變化，或者由于誤計算和FPGA及微控制器的不斷調整的電流變化。對電源設計工程師來說，這些變化意味著進一步的密度和熱考慮，但最壞的情況是，這意味著令人畏懼的補償網絡重新計算。使用該數字電源模塊的ChargeMode特性，你能拋開你的計算書、計算尺、高檔計算器和不再惦記用智能手機尋求技術支持。瞧，電信系統電源設計就這樣在不到一周內完工！
