分享:低價、便捷、自動斷電的智能無線充電器設計
發布時間:2015-01-21 責任編輯:xueqi
【導讀】智能無線充電器利用電磁感應原理,是非接觸充電系統,不再通過導線(充電線)傳輸電能,而是無線傳輸方式充電。本文將介紹智能無線充電設計的詳細思路,本電路具有使用方便、適用面廣的優點,有較高的推廣應用價值。
因不同的類型電子產品需要使用不同的充電器,充電時還要尋找合適的插口和理順接線,筆者利用電磁感應原理,設計了智能無線充電器。該無線充電器具有自動感應充電和充滿電后智能斷電功能,不僅適用于各種不同充電電壓和容量的電子產品,而且能夠?qū)Χ嗯_(tái)不同的電子產品同時進行充電。
1.系統介紹
1.1 當前充電模式情況
在電子科技技術高速發展的今天,全球范圍內的手機用戶數量已經達到了33億,再加上MP3、MP4等其他周邊電子產品,平均不到2人就擁有一個需要充電的便攜式電子產品。目前普遍使用的都是數據線插接式充電,這種充電方式數據線接口用久了通常會有觸不良等現象,而且單個充電器適應面不廣,因不同的類型電子產品需要使用不同的充電器,充電時還要尋找合適的插口和理順接線,真可謂費時費力;各種便攜式電子產品的充電是一件令人頭痛的麻煩事。為了改良上面的現象,研發智能無線充電器是很有必要的。
1.2 作品簡介及優點
智能無線充電器利用電磁感應原理,是非接觸充電系統,不再通過導線(充電線)傳輸電能,而是無線傳輸方式充電。沒有充電所用的物理接口,與一般充電器相比,避免了插線或拔電池的麻煩,具有一般充電器的工作原理;作品采用一(充電器)對多(感應負載)充電、智能充電的設計思想;無線充電器對負載充電時,指示燈將由綠燈轉換為七彩燈,手機也正確顯示充電狀態并智能完成充過程(實驗產品為手機)。本充電器可以同時對多個負載充電,可以自動感應是否有負載充電,達到自動充電,充滿電后10秒自動斷電,達到智能化;從而大大方便了用戶。智能無線充電器使用十分方便、一個充電器就可以滿足一個家庭的需要,具有較高的推廣應用價值、成本低廉(與一般充電器價格相差不多)等優點,現在世界上許多大公司(如Sony,Intel,apple,飛利普等)也正在火熱研究中;智能無線充電必將是取代物理直插的發展方向,將肯定受到人們的歡迎和重視。
基于以上思路,充分運用所學電子技術知識,經過老師悉心指導。設計、制作智能無線充電器,它具有如下優點:
(1)成本低廉 電路由脈沖產生部分、功率放大部分,濾波部分、比較部分及發射和接收部分組成,每部分只是幾個小元件組成,制作簡單。
(2)一對多充電 一臺充電器可以對多個負載充,一個家庭購買一臺充電器就可以滿足全家人使用,隨著負載的增加,工作效率也會增高,因此可以節約用電同時亦可減少不必要的開銷。
(3)方便性 與一般充電器相比,減少了插拔的麻煩,同時亦避免了接口不適用,接觸不良等現象,老年人也能很方便地使用。
(4)智能化 只要把感應負載往充電器上面放,就可以自動感應充電,通過信息反饋,當感應負載滿電后,自動斷電,實現充電過程智能化。
2. 工作原理
2.1 系統模塊
無線充電器利用電磁感應原理。通過NE555D芯片產生一個36.7K的脈沖頻率(因?yàn)榻?jīng)過調試在36.7K頻率時,效率達到最高),IRFP460功率放大,使發射線圈產生磁場,當接收線圈靠近時,產生感應電流,經過全波整流和穩壓,得到負載 (手機)所需要的充電電壓和電流。發射線圈的電流會隨著感應負載的增加而增大,通過運放把0.33歐的負載電壓23倍放大,再經過1N4148整流濾波得到電壓U1與基準源Uo比較。充電時,U1大于Uo七彩燈閃亮,表示正在充電;空負載或充滿電時,U1小于Uo,綠燈亮,若10秒鐘后沒有感應負載,自動斷電;按一下復位鍵則充電器重新啟動。 具體電路分析如下:

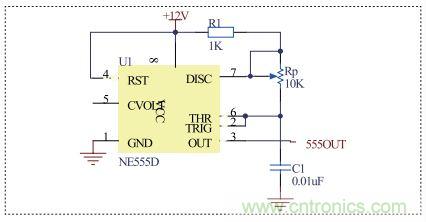

2.1.1 NE555D脈沖發生器模塊 如圖1,根據 T =(R1+Rp)C1,f = 1/T,調節Rp使NE555D輸出一個36.7KHZ的脈沖頻率。
圖1:NE555D脈沖發生器模塊

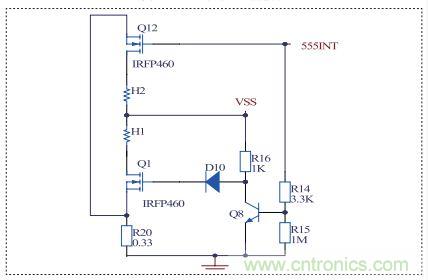

2.1.2 功率放大及無線發射模塊
主要把NE555D產生的一個36.7KHZ的脈沖功率放大,經發射線圈發射出去。當脈沖為高電平時,Q12柵極為高電平,Q12導通,此時Q8飽和,Uceq電壓只有0.67V,經D10-4148后Q1柵極電壓為0,Q1截止。當脈沖為低電平時,Q8、Q12同時截止,電流直接由R16 D10 Q1,Q1導通。整個過程中Q1與Q12均以一開一關的形式工作。電路如圖2:
圖2: 功率放大及無線發射模塊
2.1.3 感應線圈模塊
如圖3,當感應線圈靠近發射線圈時,就會產生感應電流,經過全波整流后,根據不同的電子產品的充電電壓,可選擇不同的穩壓二極管穩壓,再經三極管Q100放大電流后供給不同電子產品充電。
圖3:感應線圈模塊
[page]
2.1.4 充電檢測模塊
當有感應負載時,R20(0.33歐)電阻上的電壓會增大,經運放U2A放大A=1+R5/R6=23倍后,電壓變化明顯,再經過1N4148整流濾波,得電壓U1與基準源Uo比較,此時U1>Uo,運放輸出Ui為高電平,七彩燈閃爍;當感應負載充滿電(或沒有感應到負載),此時U1<Uo,運放輸出Ui為低電平,綠燈亮。
圖4:充電檢測模塊

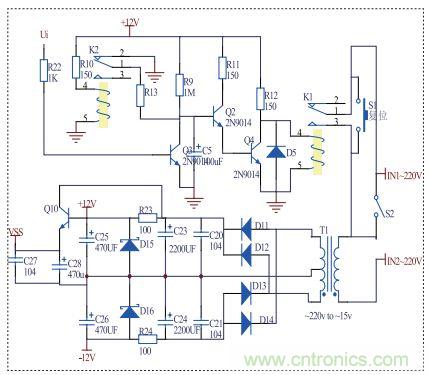

2.1.5 智能斷電模塊
(1)當開關S2斷開時,整充電器處于智能充電過程。充電器啟動時,繼電器K1閉合,同時K2為斷開狀態。當有感應負載時,七彩燈閃爍,Ui為高電平,此時Q5飽和,電壓Uceq為0.67V,低于Q2+Q4的導通電壓之和(1.34V),Q2與Q4構成達林頓,同時截止,繼器K1吸合;當感應負載充滿電(或無感應負載)時,綠燈亮,即Ui為低電平,此時Q3截止,電容C5與R9構成RC充電電路,當電容充電電壓到達Q2與Q4的導通電壓時,Q2導通,使Q4飽和,此時繼電器工作電壓只有0.67V,繼電器斷開,整個電路處于完全斷電狀態。
斷電后,繼電器K2閉合,此時C5與R13構成RC放電電路,給C5快速放電。當按一下輕觸復位開關時,充電器重新啟動。當感應負載充滿電(或無感應負載)時,電容C5充電,其電壓為Ut 由公式Ut=12*(1-e-t/R9C5)得:t=-R9C5ln(1-Ut/12) 其中C5=100UF,R9=1MΩ,Ut=1.34V, 經計算得斷電時間:t=10S 實現了10秒自動斷電。在綠燈亮的10秒內只要有感應負載,則Ui為高電平,Q3飽和,電容C5放電。整個充電過程實現智能化斷電。
(2)當S2閉合時,整個充電電路處于手動斷電過程。
圖5:智能斷電模塊
[page]

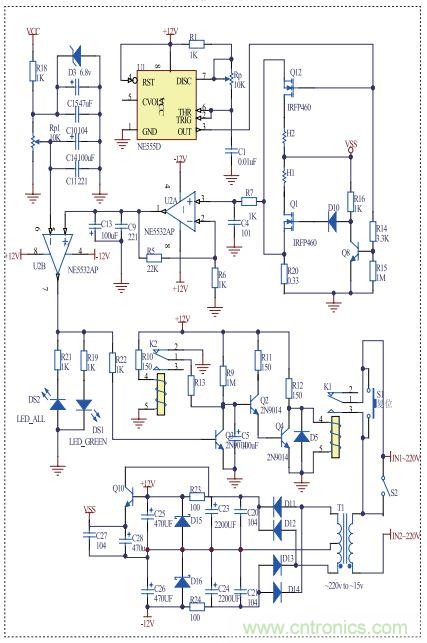

圖6:智能無線充電器原理電路圖
2.1.6 流程圖
具體工作流程如圖7所示:
圖7:工作流程圖
2.2 系統實現
系統實物圖如圖8、圖9、圖10所示。
圖8:作品實物圖
[page]
3.主要技術指標

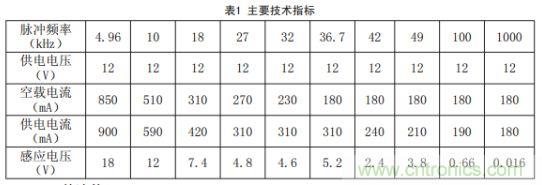

表1:該作品主要技術指標
4.元件清單

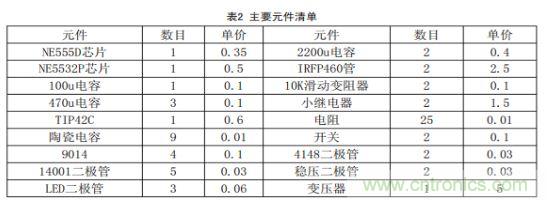

表2:本系統所采用的主要元件清單
經統計得: 元器件總價格=17.18(元)。
5.作品擴展
通過研究,我們發現無線電磁感應充電的應用領域十分廣泛,除了應用于最基本的手機、MP3、MP4、筆記本電腦,數碼相機等便攜設備充電外,還可以應用在醫療、工業領域中,特別對于那些完全密封式的設備有著更重要的意義;如果把發射線圈裝進鼠標墊里面,便可實現鼠標無線供電。其實除了感應充電以外,還可以通過改變脈沖頻率實現驅蚊趕鼠等功能。
6.結束語
本設計把目前電子類課程所學的專業知識真正應用到實踐中,由于作品架構設計合理,電路功能實現較好,性能優良、穩定,較好地達到了預期設計要求的各項指標。
