【導讀】PFC比值的大小能夠直接反映電力的有效利用程度。很多電源類產品在生產時，都會對PFC有所要求。本篇文章主要介紹PFC段的設計中經常會遇到的兩個問題。以及針對這兩個PFC段設計中常見的問題給出的解決方案。
功率因數校正的縮寫是PFC，PFC其實是一種數值關系，是有效的功率和總耗電量之比。PFC比值的大小能夠直接反映電力的有效利用程度?，F(xiàn)代人的生活節奏越來越快，對科技產品的要求也越來越高。很多電源類產品在生產時，都會對PFC有所要求。

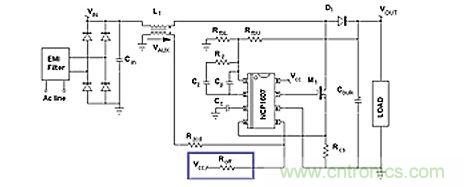

圖1 ZCD引腳上的調整
提高PFC的方法多種多樣，本篇文章當中將為大家介紹一種能夠?qū)FC段性能進行提高的方法，這種方法通過改善線路的工作狀態來進行調整，如圖1所示，在VCC與引腳5(ZCD引腳)之間布設一顆電阻，能夠減輕或抑制這個現象。這樣一來，ZCD引腳上就產生了偏置。
在測試的應用中，VCC為15V，且Rzcd=68kΩ。在VCC與引腳5之間增加一顆電阻Roff=680kΩ，就改變了施加在引腳5(ZCD引腳)上的電壓。退磁相位期間ZCD引腳上施加的實際VAUX電壓就變?yōu)椋?/div>
然后，施加在引腳5上的電壓就為偏置。事實上，這就像是VAUX電壓與減小了1.36V的ZCD閾值比較。這樣一來，新的實際ZCD閾值就是：
Vpin5上升：最低值為0.74V，典型值為0.94V,最大值為1.14V。
Vpin5下降：最低值為0.14V，典型值為0.24V,最大值為0.44V。
圖2 調整改善器件工作
ZCD閾值的下降起到了增加ZCD精度的作用，與此同時，能夠很有效的抑制CCM的工作。在相同條件下獲得的波特圖(見圖2)就證實了這一點。
在這里需要注意的是，Vpin5下降(案例中是1.5V)時，偏置必須保持在低于ZCD最低閾值。這是為了確保新的實際ZCD閾值(Vpin5下降時) 保持高于0V。否則，系統可能難于檢測磁芯復位并因此啟動新的開關序列。出于這個目的，應當考慮到VCC的變化。
[page]
啟動時的大過沖
正弦電流能夠為負載提供相應的平均需求方波正弦功率，PFC段也從輸入線路正弦波電壓裕安來吸收它們。輸出電容(大電容)“吸收”實際提供的功率與負載消耗的功率之差值。
饋送給負載的功率低于需求時，輸出電容放電，補償功率差額。提供的功率超過負載功耗時，輸出電容充電，存儲多余的能量。

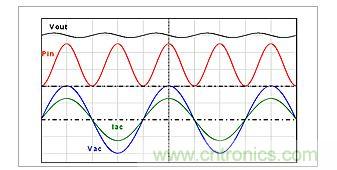

圖3輸出電壓紋波
所以，輸出電壓呈現出輸入線路頻率2倍的低頻交流含量。不利的是，PFC電流整形(current-shaping)方法均基于控制信號無紋波的假設。否則，就不能夠優化功率因數，因為輸入線路電流重新復制了控制信號失真。這就是眾所周知的PFC電路動態性能差的原因。它們的穩壓環路帶寬設得極低，從而抑制100Hz或120Hz紋波，否則輸出電壓就會注入這紋波。

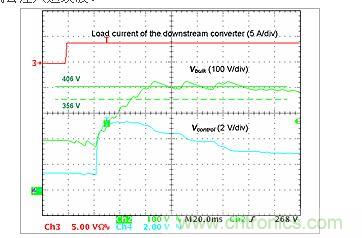

圖4 啟動相位期間的過沖
由于系統極慢，PFC段遭受陡峭的負載或輸入電壓變化時，會在大電容上呈現出大的過沖(over-shoot)或欠沖(under-shoot)。啟動序列就是這些瞬態中的一種，能夠產生大的電壓過應力(over-stress)。
圖4展示能在啟動相位期間觀察到的那類過沖。這波特圖是使用由NCP1607驅動，負載是下行轉換器的PFC段獲得的。
承受啟動過沖
大部分人認為，應用軟啟動是在控制器的選擇當中最需要存在的一個功能，但是實際上，它并非必須存在的功能特性。此外，從定義來看，這種功能減緩了啟動速度，而這并非總是可以接受。

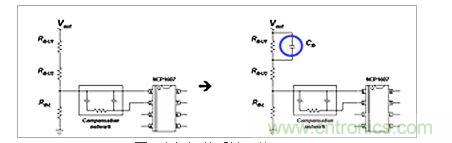

圖5 小幅調整反饋網絡
[page]
另一個需要面對的選擇是，是否需要在反饋感測電阻分壓器處增加一個電容。如圖5所示。在這個圖中，我們假定感測網絡中上部的電阻分割為兩個電阻，而電容Cfb并聯連接在其中一個電阻的兩端。如果控制電路中嵌入了傳統的誤差放大器，然后分析此時電容Cfb的影響。在穩態，Cfb改變了傳遞函數。通過檢測，我們立即注意到它增加了：

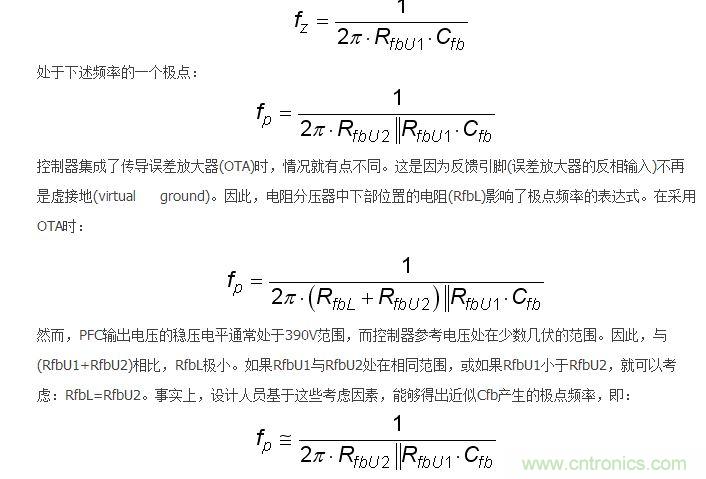

處于下述頻率的一個零點：
最后，兩種配置中都獲得相同的極點。這些條件(RfbU1≈RfbU2)或(RfbU1≤RfbU2)并非限制性條件。相反，滿足這些條件是明智之舉，因為RfbU1兩端的電壓及相應的Cfb兩端的電壓取決于RfbU1值與(RfbU1+RfbU2+RfbL)總電阻值的相對比較關系。這就是為什么它們是現實可行的原因。

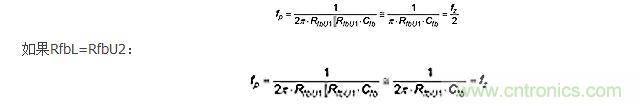

如果RfbU1與RfbU2這兩個電阻擁有類似阻值：
如果RfbU1與RfbU2處在相同范圍，低頻增益就略微增加，交越頻率就跟隨fp與fz的相同比率增加。如果與RfbU2相比RfbU1極小，我們就獲得在控制至輸出傳遞函數中抵消的極點和零點。這樣，增加Cfb就對環路和交越頻率沒有影響。事實上，特別是在RfbL=RfbU2時，這個增加的電容并不會大幅改變PFC段的動態性能。
但是，這個新增加的電容并非是多余的，它有著比較重要的作用，當啟動相位時，這個電容才能真正的發揮作用。當輸出電壓上升時，Cfb電容也充電。Cfb充電電流增加到反饋電流中，所以穩壓電平臨時降低。這增加的電流與Cfb電容值成正比，并取決于輸出電壓的陡峭度，因此，在輸出電壓快速充電時，這個影響更引人注目。
本篇文章主要介紹了PFC段的設計中經常會遇到的兩個問題。當功率因數退化或著產生明顯的噪音時，可在電路當中增加一個電阻來解決這個問題。此外，在啟動序列期間，PFC段也有可能產生比較大的過沖，此時就需要在電路當中添加電容來達到抑制的目的。之所以對這兩種方法進行介紹，是因為即便是已經到了設計的后半段時期，這兩種調整方法還是非常容易在電路中得以實現的。
