去年在淘寶19塊包郵買的,到手后超費電,兩節7號電池只能用兩天,后來改了鋰電,也只能用兩天。之后一直放置,由于手感不錯,沒扔,準備改成有線鼠標的,今天得到一感應開關(TTP223),準備改成感應式的,以提高節能效率。
利用TTP223超低功耗(工作電流僅0.003-0.005ma)取代無線鼠標自身的節能功能。用手機電板3.7v供電的話,計算得出ttp223功耗為0.111-0.141mw,待機功耗比大部分無線鼠標都要低。
感應鼠標使用感受:
1,使用2天電池依然有電(電池是10年的,去年充過電,到現在放置了三個月,改裝時充了10分鐘左右)。

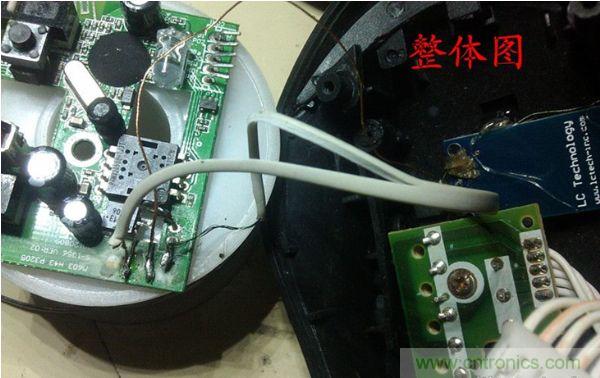

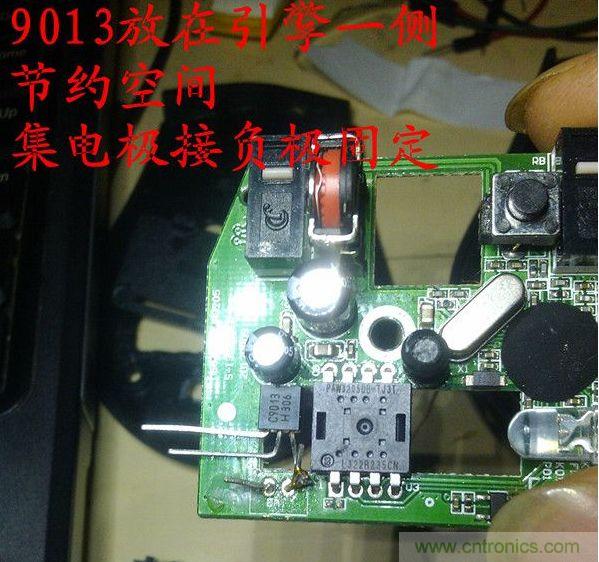

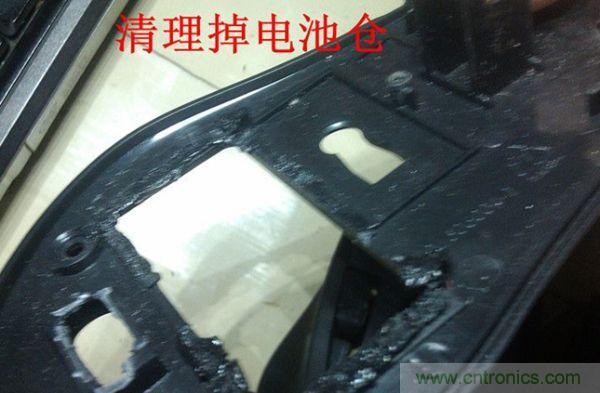

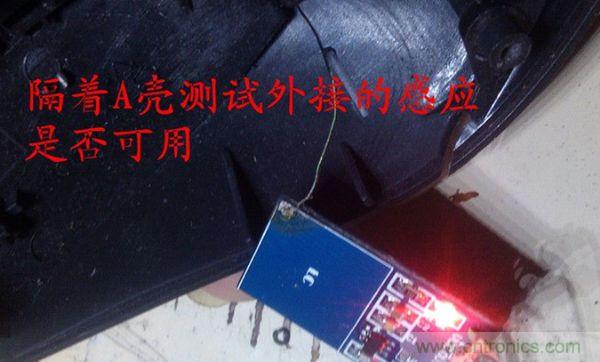

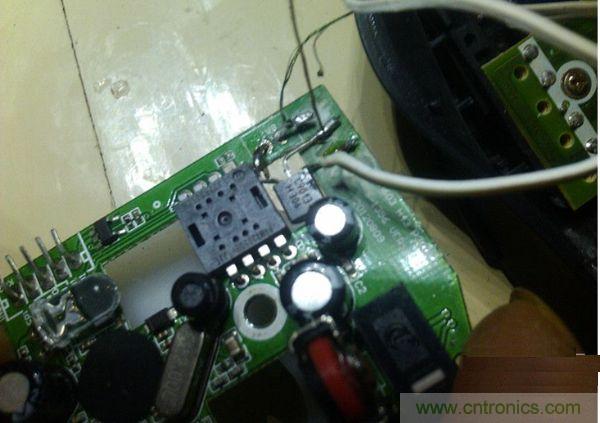

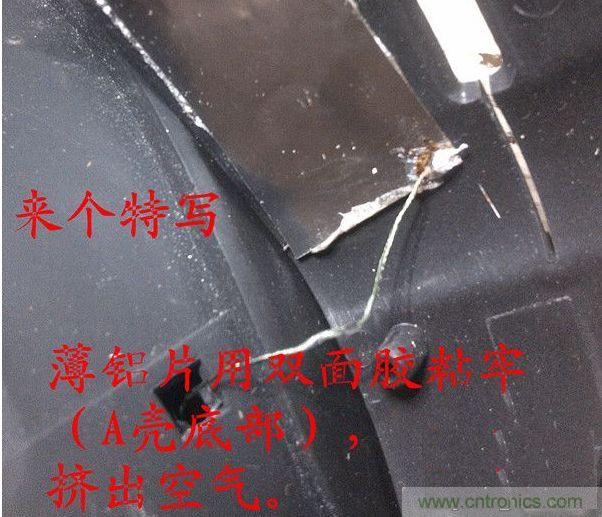

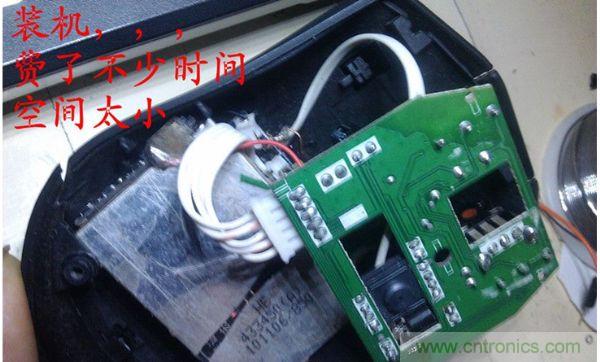

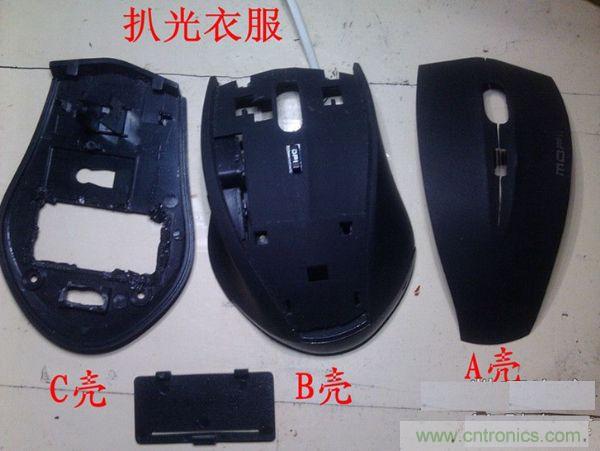

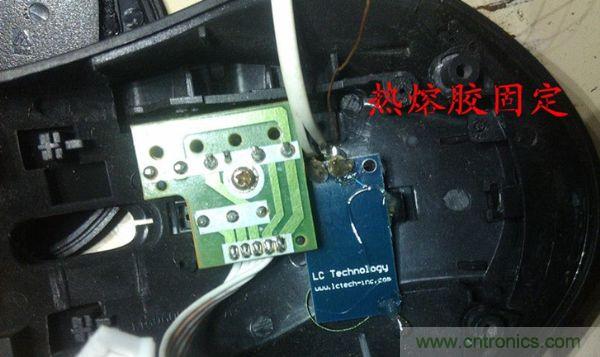

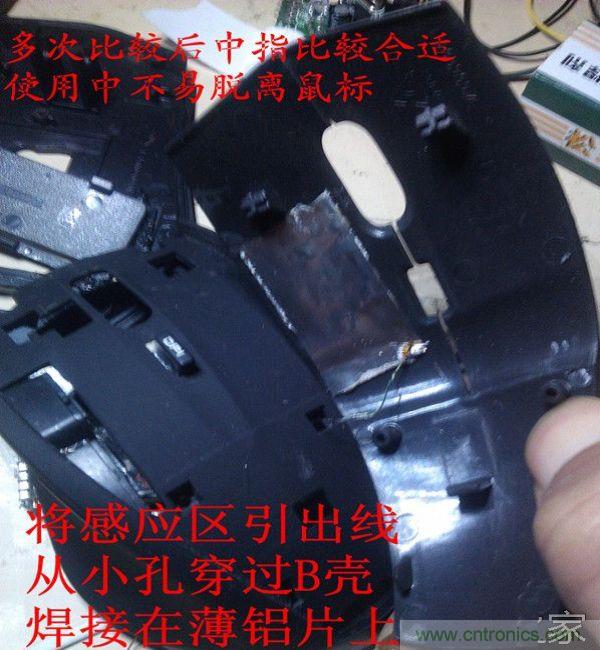

2,使用2天后出現感應失靈的情況,偶爾無法開機、無法關機,檢查后發現:頻繁使用會導致薄鋁片與A殼脫離或松動(tttp223為電容式感應),加502重新粘牢。同時在9013基極加了個200k下拉電阻,故障排除。
3,使用鼠標時,如果手離開鼠標 后再次使用會有一秒左右的延遲,應該是開機掃描接收器產生的延遲。有強迫癥有點受不了,不過習慣后就好。

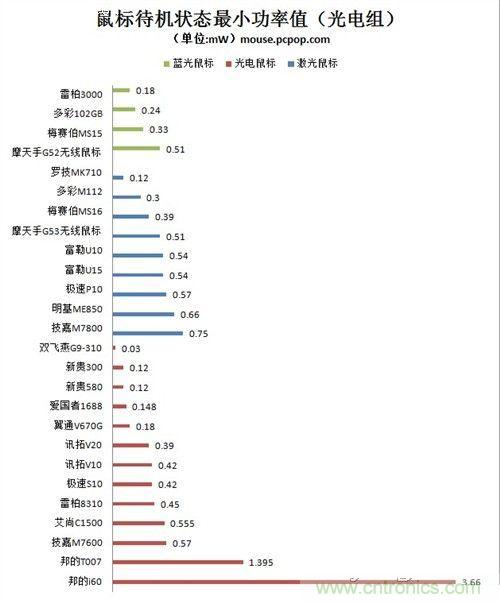

下面是網上找的多款品牌鼠標功耗對比圖:

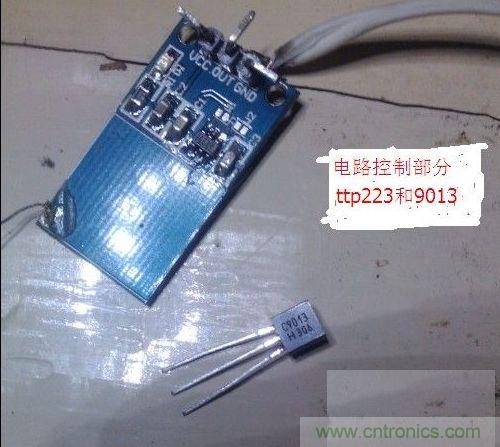

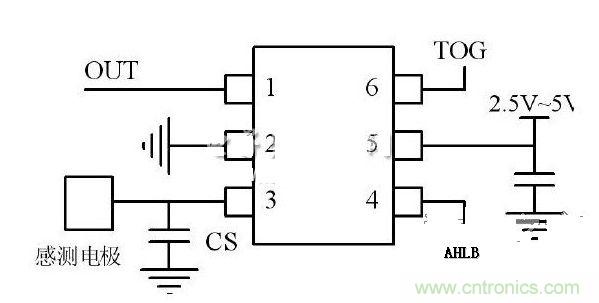

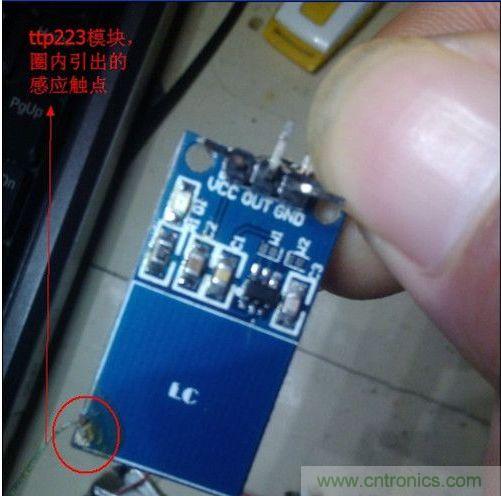

觸摸介紹(ttp223):
工作電壓 2.0V~5.5V,輸出 OUT腳;
可以直接控制繼電器模塊,也可以直接輸入單片機的IO ,也可配合開關三極管使用;
S0T23-6封裝,屬于業界最小,設計方便;
外圍只需一顆CS電容,設計簡單;
感測距離達5cm以上,可通過改變CS電容參數調整感測距離;
多種輸出方式任期選擇;
可部分替換QT100,成本低廉;
抗干擾能力強,不會誤觸發。
[page]

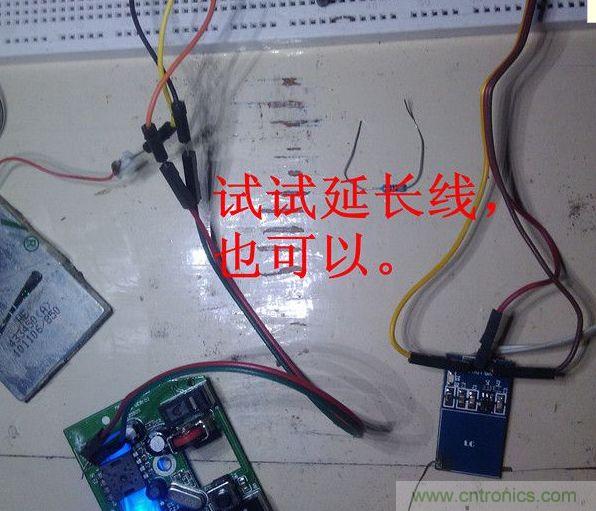

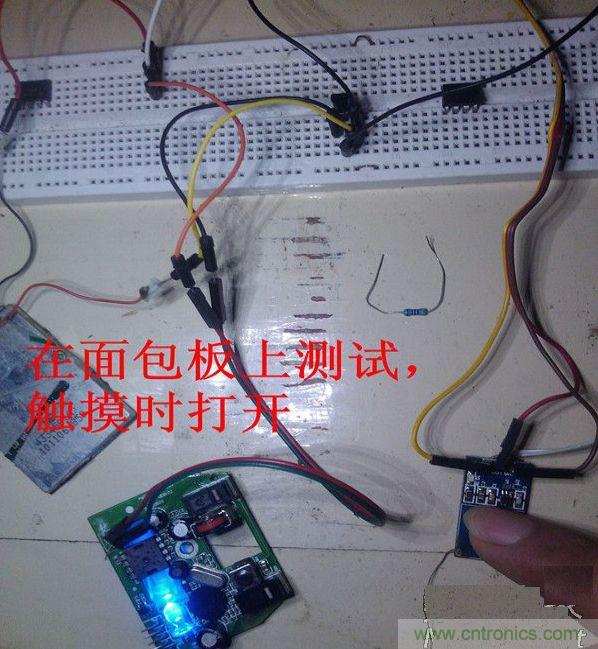

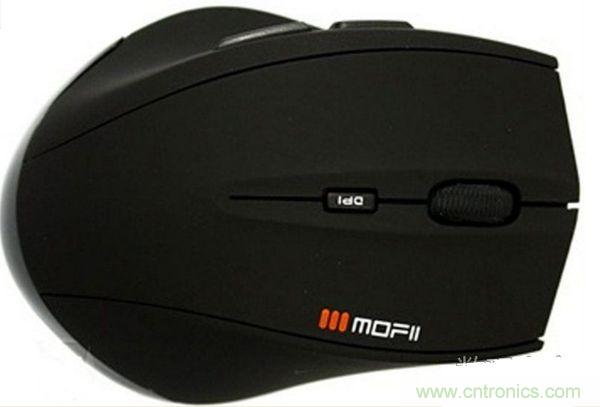

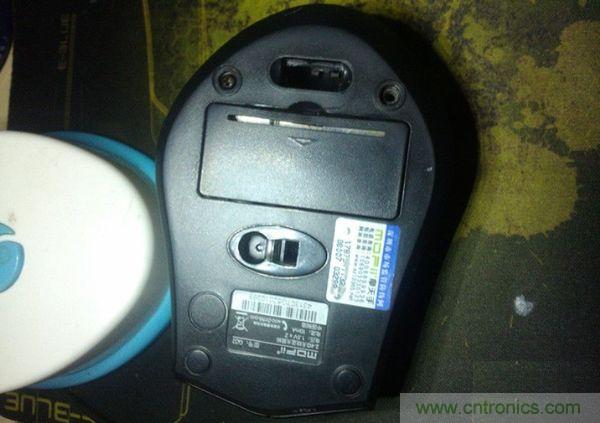

摩天手G52

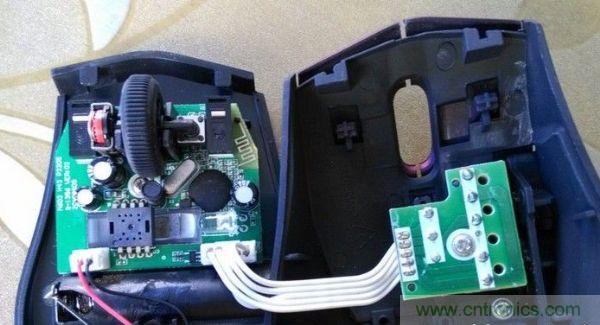

以前沒改的圖。
[page]

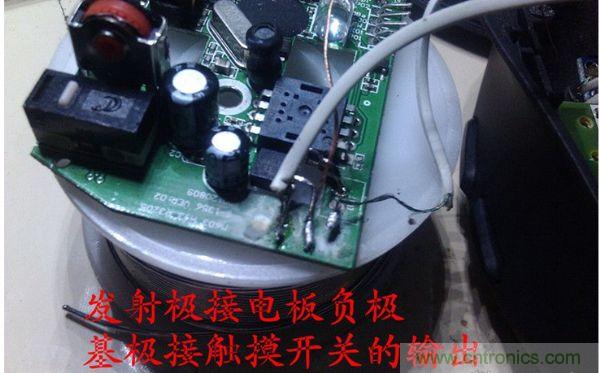

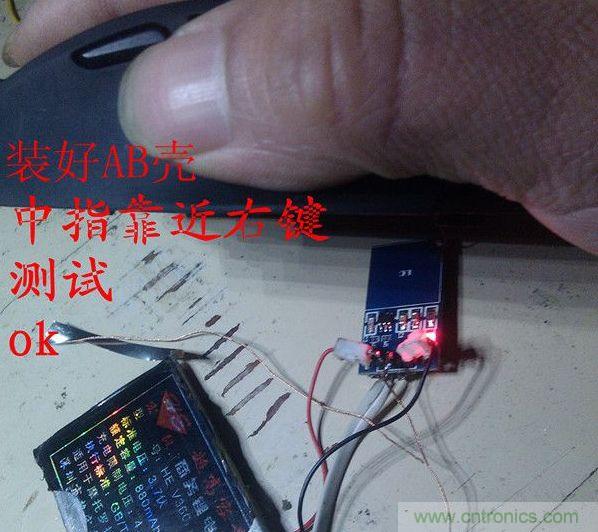

手離開,電路即斷開。
[page]
[page]
[page]
[page]
改裝時電池沖了10分鐘左右,今天用了一天,還有電。
