暴拆小米5200mAh移動電源,縮“量”不縮“質”

發布時間:2014-03-06 責任編輯:sherryyu

【導讀】說到小米電源,大家反映過來的就是品質高、價格低。現在又出來的“縮水版”小米移動電源——容量5200mAh,重量也減輕了,價格也少了很多。那么這款“縮水版”的小米電源是不是還是跟原版小米電源一樣內部做工精細,用料十足呢?大家可以看看下文的小米5200mAh移動電源拆解,對比10400mAh小米電源拆解就可知道答案!

小米移動電源上市以來,以品質高,價格低的特點,很快獲得眾人的好評。每次推出,都會迎來火爆的銷售情況。如今,5200mAh小米移動電源已經在2月18號正式推出,相信有不少朋友已經拿到這款“縮水版”小米移動電源。這款“縮水版”小米移動電源容量減少一半,體積有所減少,重量也減輕許多,價格也相應將至49元。

 此前網上早有10400mAh小米電源詳細的拆解圖,無論是外表做工還是內部用料都值得認可,那么現在“縮水版”的小米移動電源又將是怎么樣?小編分享一個網友的電源拆解流程圖,以供參考。

小米移動電源拆解步驟

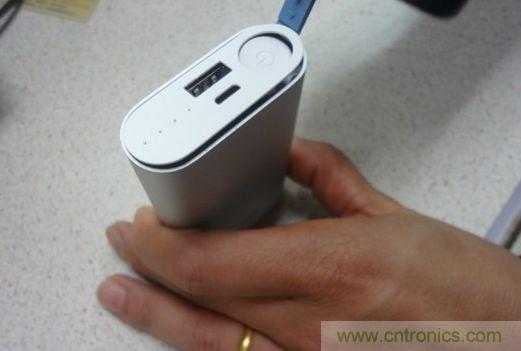

 一:先用橇棒把頂部的蓋子橇開,膠蓋子是卡扣加雙面膠,很容易橇開。

小米移動電源拆解

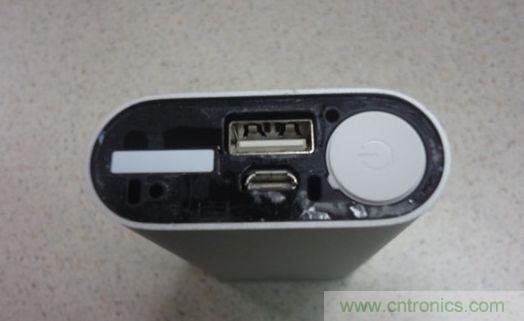

二:蓋子橇開后,可以發現這電源跟10400mAh的移動電源不一樣,頂部沒有螺絲。

小米移動電源拆解
[page]

三:頂部找不到下手的地方,只好轉戰底部,底部蓋子也是卡扣加雙面膠,用力就可以搞開。打開底部的蓋子后,兩邊各有一個小孔,里面有螺絲(下圖紅圈處)。

小米移動電源拆解

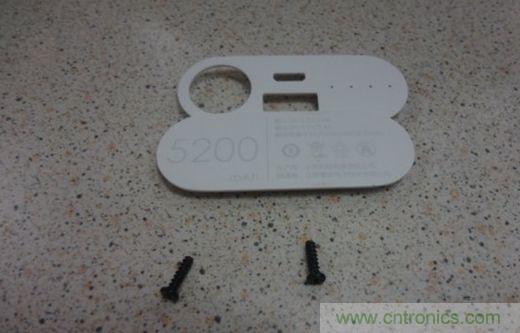

四:拆下來的兩顆螺絲。

小米移動電源拆解

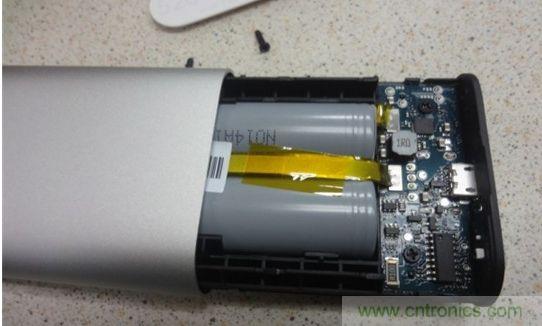

五:拆掉螺絲后,從頂部可以拉出機芯。

小米移動電源拆解
[page]

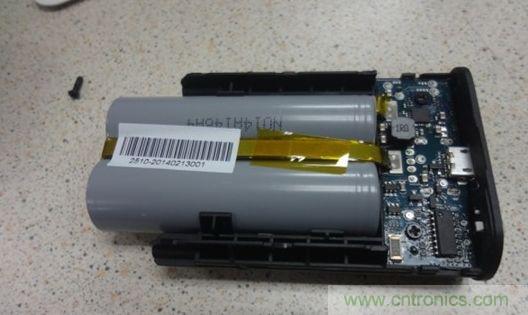

六:去掉外殼之后,可以看到兩個18650電池和一塊電路板。

小米移動電源拆解

七:為了更清楚看到核心,再拆掉主板電池的托架。

小米移動電源拆解

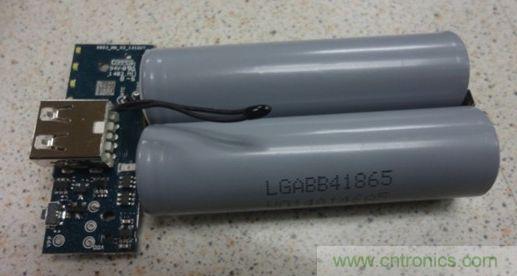

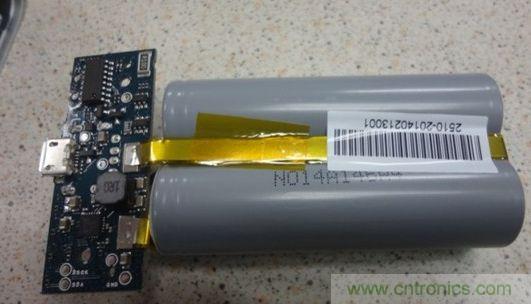

八:翻過來,可以看到電芯是LGABB41865/2600mAh。

小米移動電源拆解
[page]

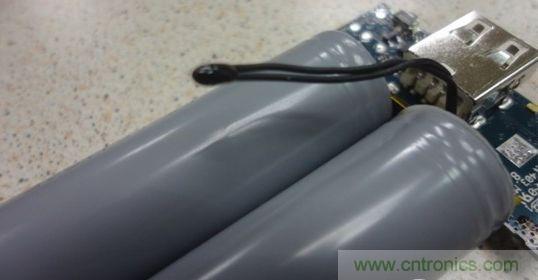

九:跟10400mAh電源一樣,5200mAh的也帶有溫度探測裝置,確保了移動電源能在適當?shù)臏囟确秶鷥?nèi)運行,進一步提升了安全性,不用擔心會爆炸的問題。

小米移動電源拆解

十:接下來是兩張主板的圖片,不知道應該那邊是正面那邊是反面。

小米移動電源拆解

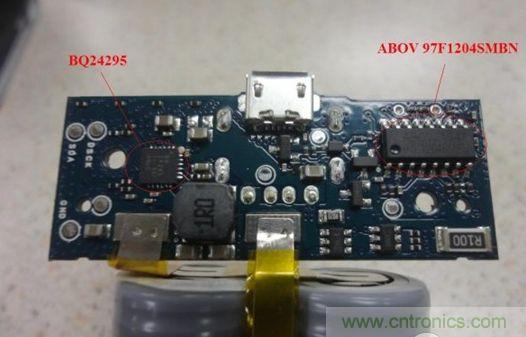

十一:在另一面的,電源主控是ABOV 97F1204SMBN,電源管理IC為BQ24295。

小米移動電源拆解
[page]

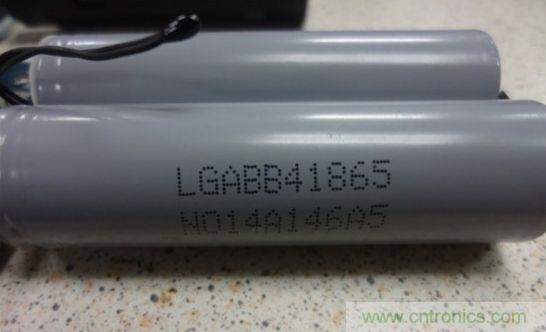

十二:18650電池的標識。

小米移動電源拆解

小米移動電源拆解

總結:和10400mAh小米電源相比,這款移動電源只是縮小了電池容量,由4個18650減為2個,當然價格減低了,但不論外殼做工還是內部用料布局,用的電芯、主控芯片和電源管理芯片跟10400mAh大電源一樣,完成沒縮水。哪個比較合適,就看個人需求吧!
