工程師分享:隔離反激AD/DC電源參考設計

發布時間:2014-02-12 責任編輯:mikeliu

【導讀】由ST公司生產的離線轉換器VIPER26LD,是一個具有800V雪崩耐用電源和一個PWM控制器的優秀產品。通過用戶的定義,可以完成過流限制,反饋網絡斷線保護,遲滯熱保護,以及軟啟動和安全自動啟動功能。由其設計的AD/DC電源更是有優秀的性能。

該器件提前頻率抖動降低了EMI濾波器的成本。突發模式操作和非常低電耗,有助于滿足節能法規所定標準。

方案設計的系統框圖及原理圖

反激電源|AD/DC

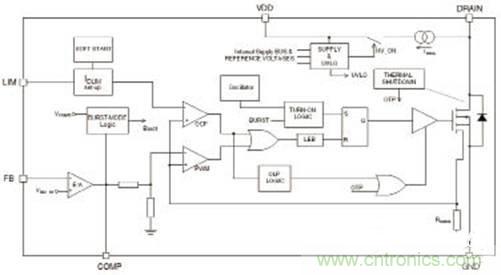

圖1 VIPER26LD內部方框圖

反激電源|AD/DC

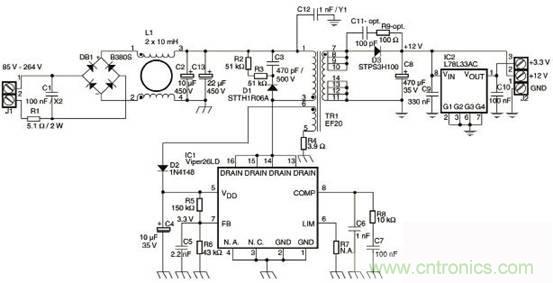

圖2 VIPER26LD方案原理圖

VIPER26LD主要特性

• 800V雪崩耐用電源

• PWM操作,頻率抖動,用于低EMI

• 工作頻率

- 60kHz的L型

- 115kHz H型

• 待機功耗《50mW在265VAC

• 限制電流設定點可調

• 板載軟啟動

• 故障狀態后安全自動重啟

• 遲滯熱關斷

VIPER26LD的應用

• 輔助電源電器

• 電能計量

• LED驅動器
[page]


反激電源|AD/DC

• SMPS機頂盒,DVD播放機和錄像機

VIPER26LD方案總述

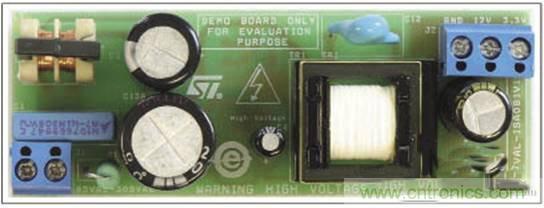

STEVAL-ISA081V1是一個隔離式的SMPS,能夠在很寬的輸入電壓范圍內,提供12W輸出。它是專為電源而設計的,是低成本的和節省空間的解決方案。

反激電源|AD/DC

STEVAL-ISA081V1 SMPS采用初級調節,產生12V額定輸出電壓。此板基于VIPER 26LD單片轉換器在一個封裝中,集成了高電壓MOSFET和PWM控制器。

文件包含一個基本的技術說明演示板(原理圖,PCB細節和材料清單),以及基本的測量(負載調節,效率,待機行為,EMI和熱性能數據)。文件的最后部分包含了如何設置不同的輸出電壓(10V~18V),以及如何提高工作效率(最高86%)的建議。
