近年來，LED照明產品以其耗電量低、使用壽命長、高亮度、低熱能、綠色環保、堅固耐用、色彩豐富、產品外觀多樣化、性能穩定等特點越來越多地受到世界各地人們的關注。尤其是性能的改進、可售高亮度LED價格的下降、越來越受重視的節能環保理念、以及LED白光技術的不斷改進等因素直接促成了LED作為新型節能光源，高歌猛進，一路由戶外向室內照明應用市場發展。如今在LED市場上風靡的T8燈管、LED射燈、LED球泡燈、LED景觀燈等成為日本、德國、臺灣以及大陸等地知名LED光電企業激烈競爭的產品。國家以及各地政府的扶持，更使當今的LED行業百花齊放。

在LED產業大放異彩的同時，隨之而來的是日趨激烈的競爭，而要在LED市場上立于不敗之地，LED產品的品質則越來越引起各大企業的高度重視，尤其是“高可靠性”越來越成為LED產品最重要的特性。而LED電源的品質直接制約了LED產品的可靠性，因此，在LED產業鏈逐步完善的今日，LED驅動電源器作為LED產品高性能的保障，在LED產品中起到的作用不言而喻。

一、測試LED恒流源的電子負載

目前市場上傳統的電子負載并不能完全滿足LED恒流源的測試需求，會出現電壓和電流不穩定的現象，這是由LED恒流源本身的特性所決定的，LED恒流源輸出的電流波形通常存在較大的電流紋波。針對這樣的特性，只有專業測試LED恒流源的電子負載，才能使測試結果更精確，保證產品的質量。

隨著LED的廣泛應用，目前也有一些廠家逐漸推出了專業測試LED的電子負載。其中最值得一提的是艾德克斯IT8800可編程高精度電子負載系列，該系列具有專業測試LED恒流源的CR-LED功能，其獨特的LED模式可供LED電源測試，應用于仿真的LED電流，號稱LED測試專家。下文將仔細分析LED恒流源的特性并詳細介紹CR-LED的工作原理。

二、LED恒流源的特性

我們通常所說的LED恒流源輸出波形通常存在較大的電流紋波。正是因為紋波的存在，使得傳統電子負載的CR模式并不能真實模擬LED驅動帶載的特性，會出現測試電壓或者電流不停抖動的情況。

以下是LED驅動的帶載電路圖：

如上圖可見：如果用CV模式來測試，那么拉載的電壓就被恒定了，與恒流源真實的電壓輸出波形不符合。所以測試恒流源時多選擇CR模式，但在工作中會發現，傳統的CR模式會存在測試波形不符合實際情況，甚至電壓和電流值不停跳變的現象。下面是我分析的傳統的CR模式測試存在的問題與原因。
[page]
三、傳統的CR模式測試存在的問題與原因

LED只能往一個方向?qū)ǎㄍ姡?，叫做正向偏置（正向偏壓），當電流流過時，電子與空穴在其內重合而發出單色光，這叫電致發光效應。

假設LED驅動此時輸出的電流值I0為100mA，R=10Ω，二極管導通電壓Vd=30V，那么實際的LED燈拉載時，LED驅動的輸出電壓U0=100mA*10Ω+30V=31V，輸出為31V/100mA。假設恒流源的輸出電流紋波為10mA，LED驅動的輸出電壓紋波實為10mA*10Ω=0.1V。

用傳統的CR模式測試，則模擬設定的CR值為31V/100mA=310Ω.同樣恒流源的輸出電流紋波為10mA，恒流源的輸出電壓紋波變?yōu)?0mA*310Ω=3.1V，電壓波動很高，無法正常工作。

四、專業測試LED恒流源的電子負載的功能——CR-LED

艾德克斯IT8800系列的電子負載在傳統的CR模式下，增加了二極管導通電壓的設置，使得加在電子負載兩端的電壓大于二極管的導通電壓時，電子負載才工作，完全真實地模擬二極管工作的原理。操作上也簡易方便，只需要在儀器內部設置二極管的導通電壓值，同時設定拉載的CR值，則能夠完全模擬LED燈的真實特性。

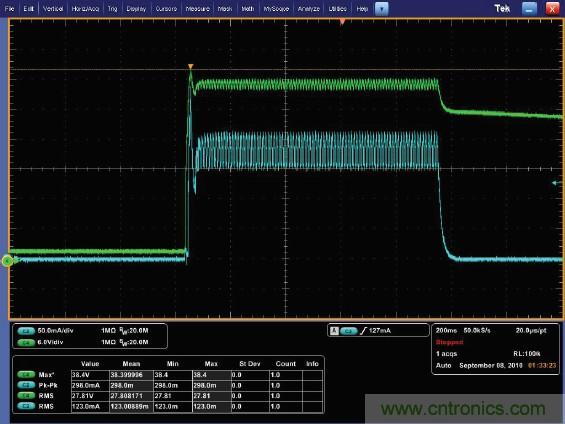

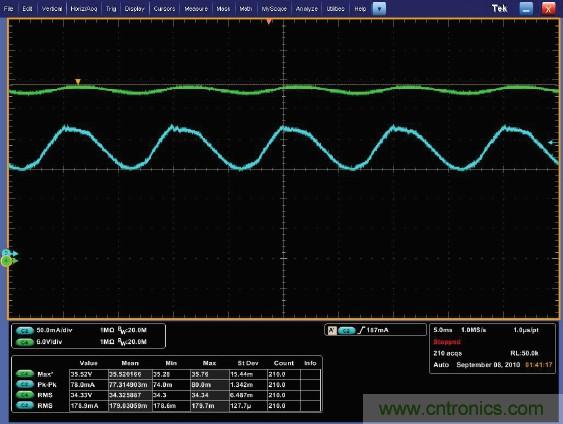

下圖為艾德克斯IT8800模擬LED燈測試LED恒流源時的波形圖：

結論

只有專業測試LED恒流源的電子負載，才能使測試結果更精確，保證產品的質量。艾德克斯完全將LED恒流源的特性融入設計理念，開發出的CR-LED功能能夠真實地模擬LED燈的特性。滿足眾多LED恒流源生產廠家的測試需求，保證LED產品的質量，為企業在日益激烈的市場競爭中增加有力的籌碼。
