Diodes直流-直流轉換器,有效節省LED照明元件成本和空間

發布時間:2013-07-24 來源:電子元件技術網 責任編輯:Cynthiali

【導讀】Diodes公司為LED照明及通用功率管理應用,推出支持升、降壓和電壓反向電路拓?fù)涞奈⑿椭绷?直流轉換器。AL8811采用3.0mm x 4.9mm x 1.1mm MSOP-8L封裝,只需少量外部元件,就能有效減少電路占位面積及物料清單成本。

AL8811適用于多種低壓LED照明應用,尤其是可調光的MR16燈。例如設計師可采用升壓模式的AL8811和AL8807A降壓LED驅動器構成高功率因素的可調光MR16解決方案,不但面積緊湊,而且元件成本低廉。此外,這款兩級設計方案能實現低LED電流紋波并與多種電子變壓器達到良好的兼容。

AL8811的寬廣輸入電壓工作范圍為3V到20V,加上高達36V的輸出電壓,適合多種12V交流照明應用。這款器件的輸出關態電流低至標準的0.01μA,最高輸出開關電流則是1.6A。

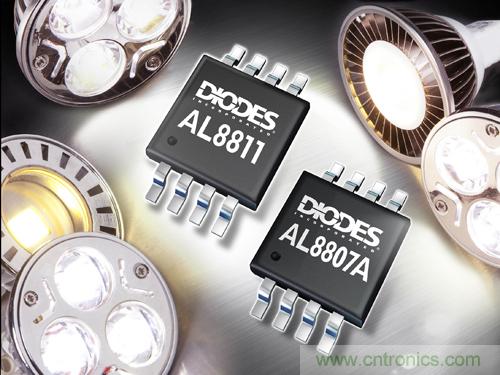

Diodes直流-直流轉換器,有效節省元件成本和LED照明應用空間

AL8811轉換器具有內部溫度補償?shù)碾妷夯鶞?zhǔn)、配備了電流限制電路,占空比受控的振蕩器、驅動器及高電流輸出開關,為設計人員提供針對直流-直流變換電路的多功能解決方案。

關于Diodes


Diodes公司 (Diodes Incorporated) 是一家標準普爾小市值 600 指數 (S&P SmallCap 600 Index) 及羅素 3000 指數公司,是全球領先的分立、邏輯及模擬半導體產品的制造商及供應商,服務于消費電子、計算機、通信、工業及汽車等不同市場。Diodes的產品包括二極管、整流器、晶體管、MOSFET、保護器件、特殊功能陣列、單門邏輯、放大器和比較器、霍爾效應及溫度傳感器,涵蓋 LED 驅動器、AC-DC轉換器和控制器、DC-DC 開關和線性穩壓器、電壓參考在內的電源管理器件,以及 USB 電源開關、負載開關、電壓監控器及電機控制器等特殊功能器件。
