【導讀】近日，Linear推出雙通道、低噪聲、低壓差穩壓器 LT3030，該器件每個通道都具備獨立的輸入和獨立的停機控制。這款器件在一個通道提供高達 750mA 的連續輸出電流，而另一個通道提供 250mA，在滿負載時僅有 300mV 的低壓差電壓。
LT3030 具備 1.8V 至 20V 的寬輸入電壓范圍，提供低至 1.215V 和高達 19.5V 的輸出電壓。該器件在 10Hz 至 100kHz 的寬帶寬范圍內具備 20µVRMS 超低噪聲，每個通道具備精確的停機 / UVLO 門限，還具備跟蹤 / 排序功能和兩個 PWRGD 標記以指示每通道輸出穩定。
LT3030 具備全面的功能，工作時每穩壓器具有 115µA / 70µA的低靜態電流，停機時每通道 <1µA，從而使該器件非常適用于電池供電的“保持有效”系統，這類系統需要最佳運行時間以及微處理器內核邏輯電源、跟蹤 / 排序電源和通用電壓轉換。
LT3030 可用非常小和低成本陶瓷輸出電容器工作，從而優化了穩定性和瞬態響應。該器件在 750mA 通道用僅為 10µF 的陶瓷輸出電容器就可穩定，在 250mA 通道則用 3.3µF 的陶瓷輸出電容器即可。內部保護電路的功能包括電池反向保護、從輸出到輸入無反向電流、具折返的電流限制以及熱停機。如果兩個通道中的任一個出現過載或故障情況，那么熱停機電路保護兩個通道。
LT3030 緊湊封裝提供的熱阻相當于大得多的傳統封裝。該器件采用 20 引線耐熱增強型 TSSOP 和 28 引線 4mm x 5mm QFN 封裝。該器件提供多種級別 / 溫度范圍版本，包括 -40°C 至 +125°C 的 E 和 I 級、-40°C 至 +150°C 的 H 級和 -55°C 至 +150°C 的高可靠性 MP 級版本。E 級版本的千片批購價為每片 3.27 美元。

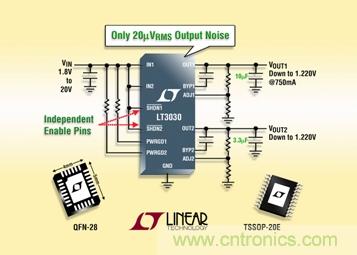

雙通道 750mA / 250mA 超低噪聲 LDO
性能概要：LT3030
1、輸出電流：750mA / 250mA
2、低壓差電壓：300mV
3、低噪聲：20µVRMS (10Hz 至 100kHz)
4、低靜態電流：110µA / 70µA
5、寬輸入電壓范圍：1.8V 至 20V
6、可調輸出電壓：1.215V 至 19.5V
7、采用 10µF / 3.3µF最小值的陶瓷輸出電容器可穩定
8、停機電流 <1µA
9、電池反向保護
10、從輸出到輸入無反向電流
11、熱停機和具折返的電流限制
12、用于停機邏輯或 UVLO 功能的精確門限
13、每個輸出都有 PWRGD 標記
14、耐熱增強型 TSSOP-20E 和 4mm x 5mm QFN-28 封裝
