圖1：VI BRICK中轉母線轉換器

該中轉母線轉換器(IBC)是一個效率非常高, 薄裝, 隔離式的固定比例轉換器。適合光以太網和光學接入網絡的電源應用。

其面積有1/8或1/4磚大小，額定輸出功率高達500 W (36 V輸入) 和750 W (54-60V輸入)，輸出功率水平相等于業內體積尺寸大一級的模塊。由于模塊效率非常高，在200 LFM氣流時, 滿載工作溫度可達55°C。模塊的截面細小, 氣流可在模塊的上面或底部暢0順地流動,  減少下游組件的溫升。 對于較低功率需求的應用,



另有中功率的型號可供選擇，以達至極具成本效益的解決方案。

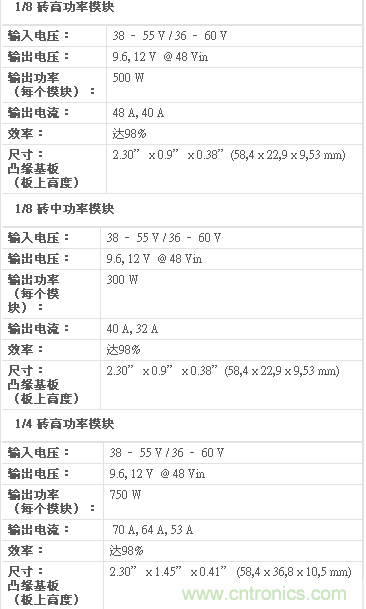

圖2：特性參數


特性：

輸入 : 38 – 55 Vdc 或36 – 60 Vdc

輸出 : 9.6 或 12 Vdc @ 48 Vin

輸出電流 : 達 70 A

輸出功率 :達 750 W

高效率達93% (整個輸入電壓范圍)

1500 Vdc 隔離(38 – 55 V輸入)

2250 Vdc 隔離(36 – 60 V輸入)

98% 峰值效率

薄裝 : 板面高度只 0.38

兼容業內1/8 及1/4磚標準引腳

正弦振幅轉換器

低噪聲 1 MHz 零電壓/ 零電流架構
