用工頻市電直接供電的無電源變壓器離線式穩壓電源

發布時間:2013-01-10 責任編輯:Lynnjiao

【導讀】用工頻市電直接供電的無電源變壓器離線式穩壓電源與工頻市電非隔離式穩壓電源,盡管在電路上可能帶有危險的電壓,但由于體積小、線路簡單。成本低,故在很多領域已得到較廣泛的應用。

如圖所示。該電路是采用廉價的雙運放TAB2453和BUZ74型功率開關管MOSFET設計的無電源變壓器穩壓電源。其輸入市電電壓為Z20V+-30V,輸出直流電壓為4.8V,輸出電流為110mA。市電電壓經全橋整流、VD5隔離和R5降壓、C1濾波及VD6穩壓,為TAB2453A提供16V的電源。雙運放IC1、IC2被接成比較器,調節RP的阻值,可調整ICl和IC2同相輸人端上的基準電壓值。R1與R3及R2與R4分別組成市電電壓檢測分壓電路。只要IC1、IC2同相端的電壓高于反相輸入端上的電壓,其1腳或7腳就輸出高電平,驅動VT1導通。脈動直流電經R8限流,通過VT1對大容量低壓濾波電容C2充電,峰值瞬時電流可達3A以上。當IC1、IC2反相端輸入電壓高于同相端上的參考電壓時,1腳或7腳就輸出低電平,VT1關斷,此時C2通過負載放電。該電源電路中,VT1的占空比較小,導通時間較短。由于VT1工作于開關狀態,在其導通時,導通電阻RDS(on)<1.5歐,飽和電壓降很小,故損耗亦很小。因為C2容量很大,足可保證輸出穩定的直流電壓。

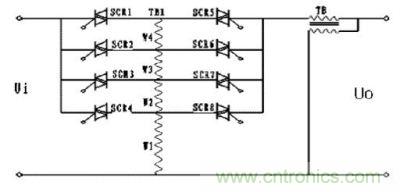

純補償式無觸點穩壓器
圖題:純補償式無觸點穩壓器
