電路構成，修復用高壓高頻脈沖靠震蕩電路及自感升壓線圈來實現。因頻率的限制自感升壓線圈不可能做的很大，但對于內阻及小的蓄電池來講，其靜態下可產生的高壓脈沖加在蓄電池上后其幅值變得很低。所以對電池的修復效果不明顯。

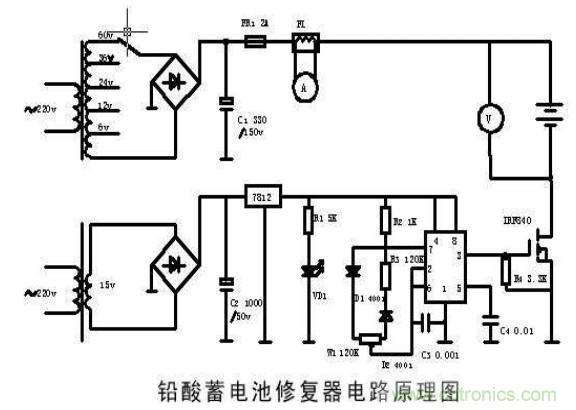

這是一款用變壓器調壓、555電路構成的可調脈寬震蕩器驅動CMOS管的高性能修復器。徹底克服了自感升壓線圈電路的缺陷，經使用效果很好。一般使用了近3年的舊電瓶修復一天即可見效，修復3天即可恢復額定容量的70%以上（極板損壞的電瓶不可修復）。

本電路可修復充電兩用。修復用變壓器采用多抽頭變壓器，以適合不同電壓的電瓶。從3v到36v電瓶均可修復。必須注意的是，修復電瓶時所選用電壓檔是電瓶電壓的兩倍。如修復12v電瓶選擇24v變壓器檔，修復36v電瓶選擇60v變壓器檔，但脈寬電位器必須調整到最小狀態（即電流為最小狀態）。充電時可選擇相同電壓檔位變壓器，適當調整脈寬電位器使電流為合適的充電電流。
