【導讀】在很多比較器應用中，需要一個穩定、精準的參考電壓作為精準參考。一般在設計應用中使用固定電阻分壓形式或利用TL431產生一個參考電壓來實現，而這兩種常見方式都有一定的局限性。
采用電阻分壓形式，當產品利用電池供電，一旦電池電壓下降，參考電壓也隨之下降，使得參考電壓不穩定或者失去了作為精準參考的意義；利用專用的參考電壓源方式，會增加PCB 面積及靜態工作電流。
圣邦微電子（SG MICRO）最新推出的內置1.2V參考電壓、1.5%高精度參考源低功耗比較器SGM8706解決了實際使用中的主要難題，深得工程設計師的喜愛。
SGM8706在應用中非常簡單。產品管腳定義考慮到了PCB布板要求，設計方便簡單。在實際設計中，比較器一般要加入滯回電路來加強設計的可靠性、避免輸入級的電壓波動對系統的影響。圣邦微電子設計了一款根據滯回電壓選取合適阻值的應用軟件，可供廣大應用工程師使用。

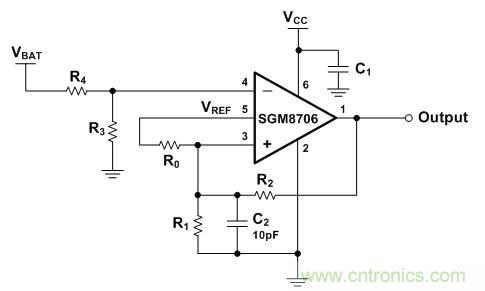

圖1：SGM8706硬件設計參考圖如下所示
SGM8706是無公害無鉛環保產品，溫度范圍達到擴展的工業標準-40℃ 到+85℃，采用SOT-23-6，SOT-23-8，SOIC-8標準封裝，可以滿足小尺寸設計。

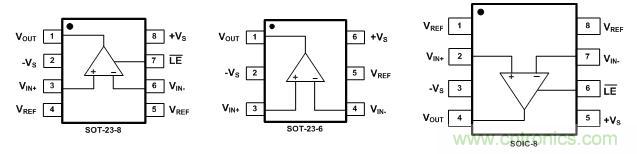

圖2：SOIC-8標準封裝
相關信息與供貨情況：
SGM8706已于2012年第四季度開始量產，大宗訂貨周期為6-8周。
