無線自動抄表系統設計應用實例

發布時間:2011-12-07 來源:張明霞 柴淑娟 趙建平

中心議題:

  • 自動抄表系統結構
  • 無線自動抄表系統主要器件的介紹
  • 無線自動抄表系統的硬件設計及軟件設計


近些年信息通信領域中發展最快、應用最廣的就是無線通信技術。而無線通信技術又有著集成化、低功耗、易操作的發展趨勢。微功率短距離無線數據傳輸技術作為一種無線通信實用技術,一般使用單片射頻收發芯片,加上微控制器和少量外圍器件構成專用或通用無線通信模塊,只要依據命令字進行操作即可實現基本的數據無線短距離抄表功能。本文提出了一種基于CC1100的無線自動抄表系統,其通信質量好、成本低、工作可靠、經濟實用,可以準確及時地將用戶三表數據抄送上來,是一種理想的自動抄表解決方案,同時也是抄表收費系統發展的趨勢。

1 抄表系統結構

抄表系統主要由主站、GPRS通信信道、集中器、低壓電力線網絡、數據采集器、用戶電表組成。系統工作原理是利用低壓電力線或者RS一232總線將電表數據由采集器傳輸?shù)郊衅鳎缓蠹衅鲗⑿盘柖〞r(shí)或?qū)崟r(shí)地傳送至GPRS網絡,經網關支持節點(GatewayGPRSSupportNode,GGSN)完成與Internet網絡的數據交換,最后由主站的計算機接收Internet上的數據并進行用戶電表數據匯總、電費計量、線損分析等相關處理。

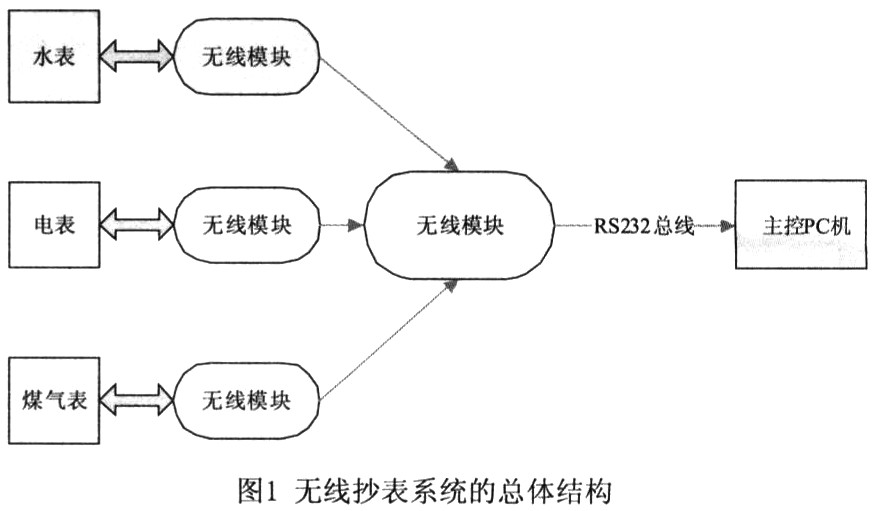

系統可用于家庭內部三表或多表數據的抄送。系統下層直接與水表、電表、煤氣表等連接,上層與抄表中心主機連接,實現數據的遠程抄送。系統一般使用被動抄表方式。上層模塊接收到儀表中心的抄表命令時,通過無線方式向下層模塊發送抄表指令。無線抄表系統的總體框架如圖1所示。

2 主要器件的介紹

2.1 AT89S52的主要特點
A89S52是一種低功耗、高性能CMOS8位微控制器,具有8k在系統可編程F1ash存儲器。片上F1ash允許程序存儲器在系統可編程,亦適于常規編程器。在單芯片上,擁有靈巧的8位CPU和在系統可編程Flash,使得AT89S52為眾多嵌入式控制應用系統提供了高靈活、超有效的解決方案。

A89S52與MCS一5l單片機產品兼容,具有8k字節在系統可編程F1ash存儲器、1000次擦寫周期、全靜態操作:OHz~33Hz、三級加密程序存儲器、32個可編程I/O口線、三個16位定時器/計數器、八個中斷源、全雙工UART串行通道、低功耗空閑和掉電模式、掉電后中斷可喚醒、看門狗定時器、雙數據指針、掉電標識符。

2.2 CC1100主要性能
CC1100是一種低成本真正單片的UHF收發器,為低功耗無線應用而設計。電路主要設定為在315、433、868和915MHz的ISM(工業,科學和醫學)和ISRD(短距離設備)頻率波段,也可以容易地設置為300~348MHz、400~464MHz和800~928MHz的其他頻段。RF收發器集成了一個高度可配置的調制解調器。其數據傳輸速率可達500kbps。通過開啟集成在調制解調器上的前向誤差校正選項,能使性能得到提升。CC1100為數據包處理、數據緩沖、突發數據傳輸、清晰信道評估、連接質量指示和電磁波激發提供廣泛的硬件支持。CC1100的主要操作參數和164位傳輸/接收FIF0(先進先出堆棧)可通過SPI接口控制。
[page]
3 硬件設計

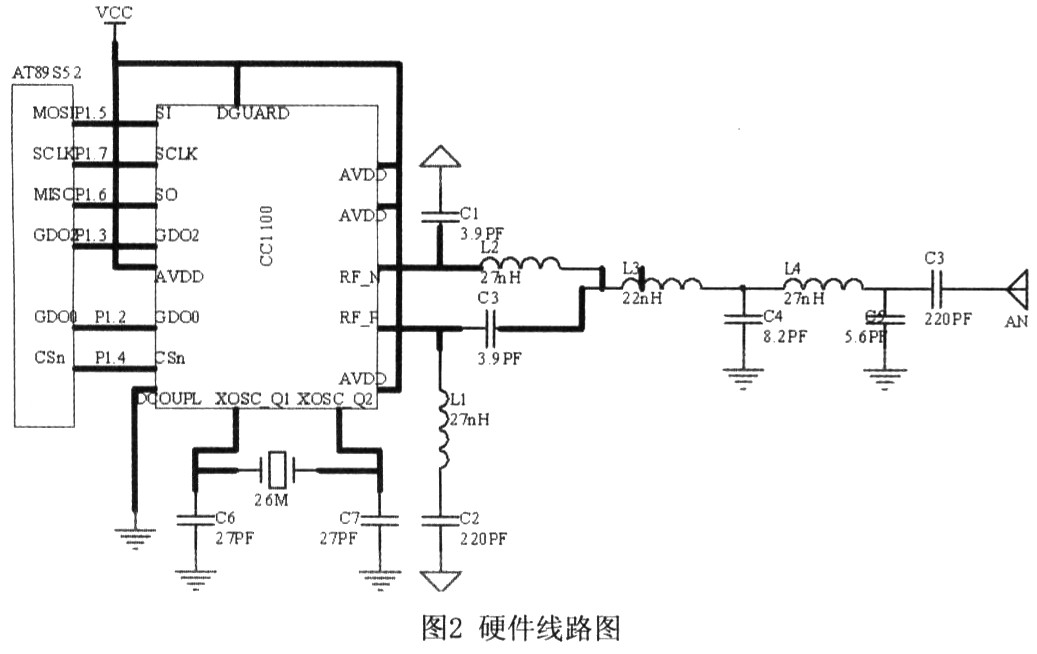

單片機對發射模塊和接收模塊的控制,首先都要對單片機的接口進行初始化(SPI總線接口技術是一種高速、高效率的串行接口技術,主要用于擴展外設和進行數據交換。),然后要對射頻模塊初始化,在這部分的初始化中要上電復位芯片和對它的片內寄存器進行配置。發射端發射一組數據中首先要通過口對,緩沖區設置單次發送的數據個數,然后寫入要發送的數據包,數據自動加前導碼和校驗,接著進入發送模式發送數據包,等待本次發送結束,最后沖洗緩沖區,本次發送完畢。接收端接收一組數據中首先進入接收模式,等待接收信息完成,然后接收到的數據包被分解,讀出所有接收到的數據并存儲,最后清洗緩沖區,本次接收完畢。CC1100具有包處理機制、發送、接收FIF0、WOR模式(WakeonRadio)等諸多特點。在CC1100之前的無線收發芯片都是采用同步方式將數據按位發送出去,這種方式在發送與接收數據時處理起來比較麻煩,接收時還要判斷前導字與同步字。而CC1100把這些繁瑣的工作承擔下來,當需要發射數據時,只需將發射的數據按照一定的格式通過SPI口寫入到發射FIF0,然后把CC1100配置成發射狀態,數據就會按照要求發射出去;當需要接收數據時,首先將CC1100配置成接收狀態,一旦收到符合要求的數據,CC1100就會把收到的數據存入接收FIF0,同時引腳GD00或GD02會有一個脈沖出現,這個脈沖可以用來通知MCU有一個數據包已被CC1100收到,MCU就可以通過SPI口將CC1100收到的數據取出來。硬件連接如圖2所示。

4 軟件設計

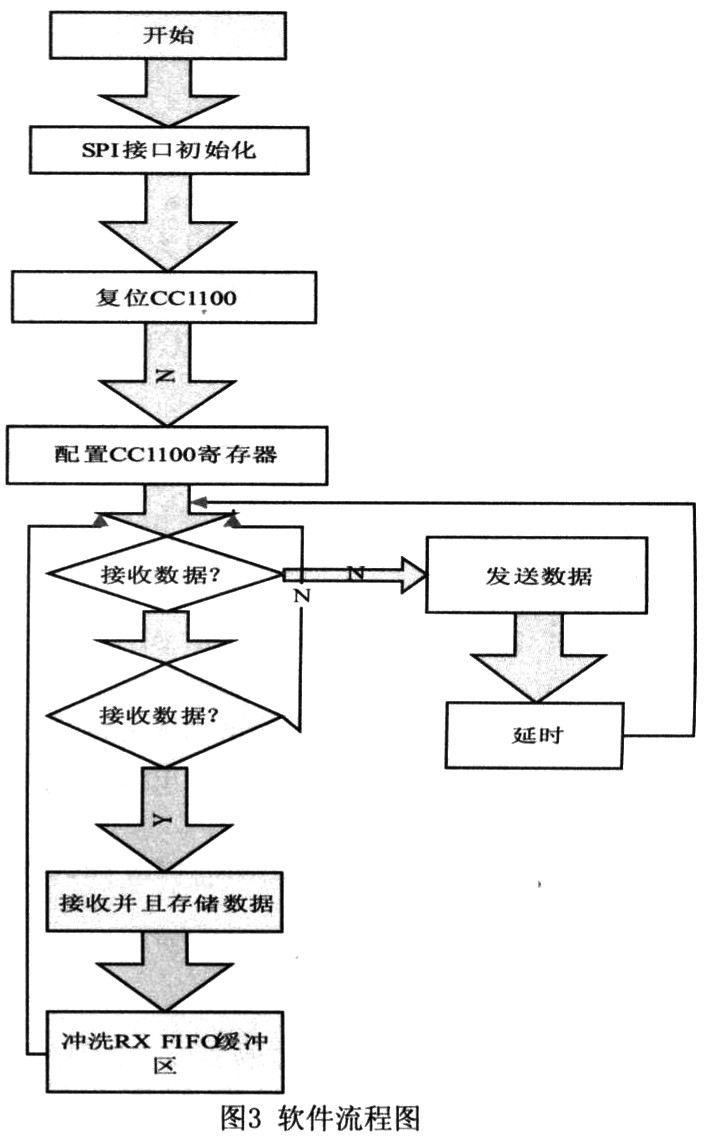

CC1100通過4線SPI兼容接口(SI、S0、SCLK和CSn)配置,這個接口同時用作寫和緩存數據。SPI接口是一種同步串行通信接口,CSn是芯片選擇管腳,當該管腳為低電平時,SPI接口可以通信,反之不能通信。SI和SO為數字傳輸管腳,分別用于數據輸入和數據輸出。SCLK為同步時鐘,在時鐘的上升沿或下降沿?cái)?shù)字?jǐn)?shù)據被寫入或讀出。在讀或是寫寄存器,首先要在SI管腳寫入寄存器地址(Address)字節。地址字節有8位,最高位為讀寫位,后7位為地址位。當執行寫寄存器操作時,讀寫位為O,當執行讀寄存器操作時,讀寫位為1。無論是讀操作還是寫操作,在地址字節被寫入時,CC1100S0腳上輸出一個芯片狀態字節,狀態字節包含關鍵狀態信號,對MCU是有用的。CC1100的TXFIF0(發射先進先出堆棧)和RXFIF0(接收先進先出堆棧)也可以用同樣的讀寫方式進行訪問,只是使用與配置寄存器不同的地址段加以區別。另外,CC1100的指令也是通過SPI接口傳送,CC1100有14個內部指令。這些指令用來關閉晶體振蕩器,開啟傳輸模式,狀態轉換和電磁波激活等。軟件流程如圖3所示。

通過SI寫入特定的字節使CC1100執行不同的命令,CC1100共有20個引腳,可通過4線SPI兼容接口配置(包括數據線SI、S0、時鐘線SCLK、使能線CSn)。其中CSn可以連接到一個IO口來模擬時序,而其他三個腳則接到主MCU的SPI接口。通過重復使用SPI接口上的SI、SCLK和CSn,可使通信的主要狀態執行一個簡單的三腳控制,即休眠、空閑、RX和TX。CC1100有兩個專用的配置引腳和一個共享引腳,能用于輸出對控制軟件有用的內部狀態信息,并能用來對MCU產生中斷,其引腳名為GD00和GD01。共享引腳為SPI接口上的S0腳。GDOl/SO的默認設置為3狀態輸出。通過選擇任意其他的控制選項可使GD01/SO腳成為一般引腳。當CSn為低時,此引腳的功能如一般S0腳;而在同步和異步連續模式下,處于傳輸模式時,GD00腳被用作連續TX數據輸入腳。

5 結論

無線自動抄表系統是未來發展的必然趨勢,而對于抄表系統的改造,由AT89S52單片機和CC1100構成的無線自動抄表系統具有使用方便、成本低、應用靈活、價格適中的優點。家庭內部的三表可以統一抄送。還可以應用在低功率遙感勘測,住宅和建筑自動控制,無線警報和安全系統,工業監測和控制,無線傳感器網絡,遙控遙測系統中,而且適用于電子消費產品、住宅、建筑物自動控制等諸多無線應用領域。
