產品特性：

• 改善了電氣特性、機械特性
• 同時實現了超小型化、輕量化、高效化

應用范圍：

• 面向EV、HEV車（電動汽車、混合動力車）
• 應用于工業設備

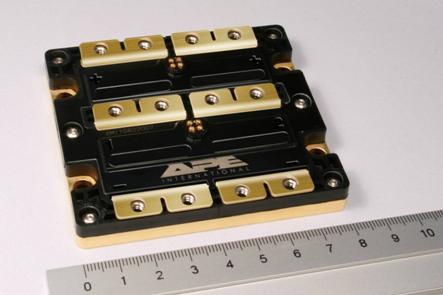

日本知名半導體制造商羅姆株式會社日前面向EV、HEV車（電動汽車、混合動力車）及工業設備，與擁有電力系統和電源封裝技術的Arkansas Power Electronics International（APEI）公司聯合開發出搭載了SiC溝槽MOS的高速、大電流模塊“APEI　HT2000”。該模塊一改傳統的Si模塊的設計，由于最大限度地利用了SiC器件的特點，從而大幅改善了電氣特性、機械特性，同時實現了超小型化、輕量化、高效化，在SiC模塊的普及上邁出了巨大的一步。該模塊共搭載了16個羅姆開發的SiC溝槽MOS，經驗證可在600V/1000A條件下工作，而且實現了Si-IGBT不可能實現的數十納秒的超高開關速度。不僅如此，這種模塊的使用范圍高達1200V級。另外，在250℃的高溫下亦可工作?；谶@些特點，不僅傳統的Si-IGBT模塊，現在正被廣泛開發的SiC模塊中，也成功開發出了電氣性能和機械性能都很卓越的模塊。該模塊預計于2012年開始面向特殊用途提供樣品，3～4年后達到實際應用階段。

近年來，在迅速發展的混合動力車(HEV)、電動汽車(EV)等所代表的電力電子領域，要求提供更高功率化、更高效化、更高溫度條件下工作的元器件，而使用傳統的Si材料是無法解決這些課題的，但通過使用材料性能卓越的SiC，可以滿足這些要求。因此，電力電子市場的需求也從Si模塊轉向高效SiC模塊。

之前羅姆開發的超低電阻（約2mΩ?cm２）SiC溝槽MOSFET可通過單片承受100A級的電流。而此次，羅姆進一步成功的降低了MOSFET的門極電容，開關速度與現有的SiC-DMOS相比可提高50％，與羅姆以往的SiC溝槽MOS相比也提高了30％。但是，傳統的模塊，為了元器件的散熱，確保元器件的工作溫度，需要加大模塊面積，因此往往導致模塊的寄生電感增大。因此，即使搭載SiC溝槽MOS，由于模塊本身的限制也無法有效發揮其特點。而此次APEI開發出了通過將模塊的面積小型化、進一步優化布局、大幅降低了寄生電感的模塊。另外，這種模塊上搭載溝槽MOS可承受1000A級水平的大電流，與傳統的Si-IGBT模塊相比，可以減少一半導通電阻。此外，實現了開關時間僅需數十納秒的超高速工作，與Si-IGBT相比成功將開關損耗降低到了1/3。不僅如此，由于所使用的材料變更為高性能材料，因此模塊的面積減少到30％，并同時實現了Si-IGBT不可能實現的高溫（250℃）驅動。而且，根據端子的連接方法，可按半橋、全橋、串聯進行選用。另外，還能搭載羅姆開發的所有的SiC器件，可進行滿足客戶規格要求的設計。

傳統的SiC模塊，僅需將Si模塊所使用的Si器件更換為SiC器件即可實現高效化和高溫化，但使用Si器件的模塊設計中，無法最大限度的發揮材料性能卓越的SiC的特點。此次，通過大幅變更設計，優化使用SiC器件的模塊，成功開發出了可以最大限度發揮SiC特點的模塊。

＜主要特點＞

１）超輕量

２）超小型

３）大功率（1000A級）　　　　

４）高速開關

５）高溫驅動

＜主要規格＞

尺寸	7.5cm×8.13cm×1.23cm
重量	135g
額定電壓	600V
額定電流	1000A
搭載器件	SiC溝槽MOSFET
導通電阻	1.5mΩ
開關時間	導通35ns/關斷42ns
開關損耗	導通1.5mJ/關斷 8mJ

＜模塊的導通特性＞

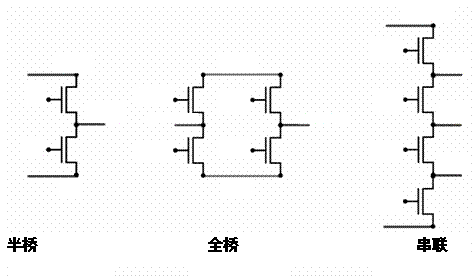

＜模塊的電路結構＞
