DMC4040SSD:Diodes 推出互補性雙MOSFET 組合用于直流無刷電機

發布時間:2011-07-19 來源:中國電子報

產品特性:

  • 采用業界標準的SO-8封裝
  • 持續電流額定值6A,脈沖電流額定值29A
  • 增強模式MOSFET
應用范圍:
  • 用于低壓?jiǎn)蜗?三相無刷直流電機控制應用

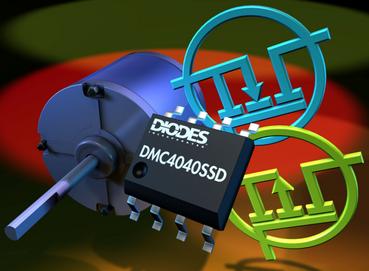

Diodes 公司推出一對互補性雙 MOSFET 組合DMC4040SSD,可用于低壓?jiǎn)蜗?三相無刷直流(BLDC)電機控制應用。該組合具有互相匹配的 N 通道及 P 通道導通電阻(Rdson)性能,以確保平衡分配電機負載的直流損耗并將其減少到最小。

這對增強模式 MOSFET 的 Vds 為 40V,使其可適用于控制冷卻、排氣扇、泵、壓縮機及打印頭的 24V 直流電機系統。當 Vgs 為 10V 時,這對互補MOSFET 的導通電阻低至 25mΩ,因此可有效限制傳導損耗,從而減少功耗并增加整體產品效率。

DMC4040SSD 的持續電流額定值為 6A,脈沖電流額定值為 29A,使電機轉矩電流(torque current)可達電機啟動或失速時所需支持的持續電流的五倍。DMC4040SSD 采用業界標準的 SO-8 封裝,與同類的單一 MOSFET 封裝相比,更節省印刷電路板空間。

為創建一套完整高效的直流無刷電機控制解決方案,Diodes 特別讓DMC4040SSD MOSFET 封裝可與 Diodes 旗下的 ZXBM101x 單相預驅動電機控制器系列和相應的霍爾傳感器共同部署使用。
