中心議題：

• 熱插拔功能的電源模塊(如IAM型)組成48V分布式電源結構的設計規則
• 第二代DC-DC轉換器模塊特性
• IAM48模塊的應用

帶電插撥功能同時也稱為熱插拔功能，在電源設計中是非常重要的。在采用故障容限電源架構的應用系統中，都要求帶有熱插拔功能以滿足零停機時間的要求。在現代模擬通信和數據通信系統中，通常都必需滿足這個要求。

實際上，許多大型電信和數據通信系統都采用插入到機架內共同背板上的多個電路板或刀片來構建。由于現代刀片具有更高級的功能，需要消耗更多的功率，如高級電信計算架構(ATCA)刀片消耗的功率約≥200W。而背板為刀片以及它們之間的通信提供電源(如+48V、-48V、12V)。由于背板電源始終處于開啟狀態，因此被稱為“熱”或者“運行著”的背板。刀片必須插入機架而不能影響背板上其余刀片的工作。最新插入的刀片將利用背板的電源工作。如果檢測到刀片發生故障，必須從插槽中把這個刀片拔掉，再把新的刀片插入同一個插槽以恢復服務。把刀片插入運行中的背板或者從插槽中拔掉的過程稱為“熱插拔”?？梢灾С诌@個功能的刀片稱為“可熱插拔”的刀片。

因此本文將介紹以下兩個方面的內容：①采用具有熱插拔功能的電源模塊組成48V分布式電源結構時應考慮的設計問題;②用熱插拔控制器電路解決多個電路板或刀片熱插拔運行中的安會問題。

熱插拔功能的電源模塊(如IAM型)組成48V分布式電源結構的設計規則

② 帶電插入電源模塊(IAM)，浪涌電流必須限制在可接受的數值，以免48V輸入母線電壓中斷或跌落，同時減小各接點之間產生的火花;

眾所周知，對故障容限首要并且是最重要的要求是冗余度，也就是說，在電源系統中，至少應有一臺額外的轉換器或者說有一臺冗余轉換器。該系統通常稱為N+M配置，其中，N臺轉換器可滿足負載要求的功率，M臺轉換器模塊作備用。應用過程中，一臺轉換器模塊關斷或發生故障時，盡管每臺模塊的負載電流突然增加，但是其他模塊仍可保證系統輸出功率不受任何影響。同樣，當一臺附加的轉換器模塊接入電源系統后，盡管每臺電源模塊的負載電流突然減小，系統的輸出功率也不受任何影響。為此，各臺轉換器應具有均流能力，并且應盡量減小每臺模塊恢復正常供電所需的動態響應時間。所以，為了負載自動均流，電源模塊中應加入某些均流控制電路。電源模塊的工作溫度對可靠性有很大影響，工作溫度每降低10℃，平均無故障時間可延長一倍。實踐證明，在電源系統中，一臺模塊輸出電流為另一臺模塊輸出電流的二倍時，該電源模塊的溫升將增加一倍。

第二代DC-DC轉換器模塊特性

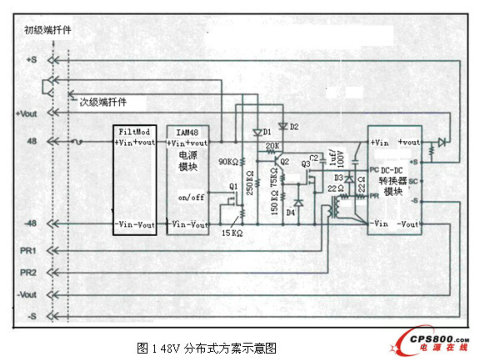

由圖1可知，第二代DC-DC轉換器模塊上的PR腳是一個雙向端口，它可連接并聯均流母線。該端口可以接收或傳輸同步脈沖信號，可控制轉換器模塊傳輸同步工作，所有其他模塊均接受同步脈沖，保證所有模塊同頻率工作。PC(初級控制)腳也是一個雙向端口。該端口用作模塊狀態輸出，在轉換器工作過程中，該腳直流電壓為6Vdc，在故障狀況下，比如過熱或輸出過壓時，PC腳將變?yōu)榈碗娖?對負輸入腳-Vin的電壓接近0V)。在故障繼續存在的情況下，PC腳周期地轉變?yōu)楦唠娖讲⒈M力使轉換器模塊重新起動。只有故障狀態消除后，PC腳才可能保持高電平。PC腳也可作使能/關斷輸入腳，如果PC腳外接低電平，轉換器則關斷。PC腳維持低電平時，輸出電流接近2mA。為了完成使能/關斷功能，可采用開路集電極或漏極晶體管開關(見圖1所示的Q3)。

取樣腳S用于提高輸出終端電源母線電壓的穩定精度，通常電源系統的負載都接在輸出終端電源母線上。終端取樣閉合調整控制回路，調整轉換器輸出電壓Vout，以便補償輸出母線Vout(在圖1左端扦件上)上產生的電壓降。取樣腳終端接法是維持輸出電壓控制所必須的。在故障容限并聯冗余系統中，每臺轉換器模塊的輸出端Vout到電源母線(在圖1左端扦件上)必須串入一只二極管。在輸出母線上二極管的共陰極，總輸出電流為各DC-DC轉換器之和。這樣任何模塊出現包括輸出短路的任何故障狀態時，都可確保母線和電源系統可靠工作。當模塊的輸出電壓降低時，串聯二極管承受反向電壓，因此，可簡單地實現電源母線與轉換器隔離。每臺模塊的取樣線必須接在串聯二極管的前面，并且最好接在熱插拔插頭的前面，可以確保電源模塊插拔過程中，轉換器控制回路不會出現任何瞬間開路。該電阻的最佳阻值為24Ω/V，也就是說，該電阻的阻值決定于輸出電壓。例如，輸出電壓為5V時，最好選用120Ω電阻。

總之，具有熱插拔功能的電源模塊應具有以下特點：拔出前電源模塊應當關斷;插入時，電源模塊應處于暫時關斷;電源模塊應能限制浪涌電流。

IAM48模塊的應用

Filt Mod模塊特征

VI-IAM(即Filt Mod模塊)輸入衰減模塊是一只元件級的DC輸入前端濾波器，它的特點是占用很少的空間，同時提供最大的保護效能，適用于精密的電子系統。VI-IAM可與Vicor的24V、48V或300V輸入模塊配套使用，組成高效率、高功率密度的電源系統。系統的輸出電壓由1V至95V，功率達400W(可擴展至800W)。利用VI-IAM可組成體積少、高效及可靠的電源系統，滿足電訊和工業應用的最高要求。

電源模塊插入電源母線時的起動順序

首先，除了短引腳外，接插件的所有引腳都按無規律的順序接通，此外，轉換器并不能起動。因?yàn)橥〝嗫刂贫桃_并未接通，該腳通過晶體管Ql使IAM48模塊維持關斷狀態。同時，晶體管Q3還把DC-DC轉換器模塊的PC腳拉到低電平，因此，轉換器模塊處于關斷狀態。當所有其他引腳都接好以后，短引腳才接通。IAM48模塊的通斷腳被拉到低電平，因此IAM48模塊導通，48V電源母線上的電容器開始以可控的速率充電，母線電壓開始沿斜坡上升，這樣可把浪涌電流限制在安全值以內。1AM48模塊導通后，DC-DC轉換器模塊得到使能信號，但是當母線電壓達到欠壓封鎖門限值(約34V)以前，DC-DC轉換器模塊不能起動。母線電壓達到欠壓封鎖值以后，由于DC-DC轉換器模塊具有軟起動特性，所以至少還需經過100ms后，轉換器模塊才開始吸入電流，并且輸出電壓開始逐漸上升。最后，當轉換器模塊輸出電壓上升到使串聯在輸出端的二極管正向偏置時，該轉換器模塊才輸出均衡的負載電流。

電源模塊IAM48從母線上拔出時的工作順序與插入時的順序大致相反。短引腳在lAM48模塊關斷48V電源的其他引腳以前斷開，同時，轉換器模塊關斷。母線電容通過IAM48模塊輸出端的并聯開關迅速放電，放電時間小于50ms。此時，電容C2繼續提供保持晶體管Q3導遁所需的電流。從而確保PC腳保持低電平，直到48V母線電壓下降到欠壓封鎖值。這樣，可以保證所有其他接點無規律斷開過程中，DC-DC轉換器模塊不產生功率變換脈沖。

當板卡被插入背板時，可以看到由MOSFET寄生電容引起的短暫的浪涌電流脈沖(通常為幾ms)。此外，由于連接器的觸點顫動，電源以脈沖的方式加到刀片上。熱插拔控制器可使MOSFET和DC/DC轉換器在觸點顫動停止前處于關閉狀態。然后利用R檢測上的電壓作為反饋電壓慢慢地打開MOSFET，這樣做是為了將浪涌電流值限制在刀片電源電流的最大給定值以下。該電流將對隔離電容充電，直到VMOSFET引腳處的電壓接近-48V。此時DC/DC轉換器被打開，以便為刀片的有效載荷部分供電。

當有另外的板卡插入而使背板電壓下降時，隔離電容的作用是保證電路板處于工作狀態。隔離電容的大小與刀片消耗的總功率，以及防止出現欠壓的需求直接成正比。當欠壓情況下的脈沖寬度超過預置的時間限制時，將其歸為“電源欠壓”情況，此時欠壓鎖定過程開始。欠壓鎖定過程關閉MOSFET，直到背板電壓恢復到正常值。在欠壓的情況下，與GND串聯的肖特基二極管可阻止來自隔離電容的反向電流流入背板。熱插拔控制器還能檢測到電源故障，如欠壓和過流。在這兩種情況下，熱插拔控制器將在故障排除后重新為刀片供電。
