Vishay 推出業界面積最小、厚度最薄的N溝道芯片級功率MOSFET

發布時間:2010-08-03

產品特性:

  • 具有0.64mm2的超小外形和0.357mm的厚度
  • 面積低于1mm2的首款產品
  • 采用無封裝技術

應用范圍:

  • 便攜式電子產品

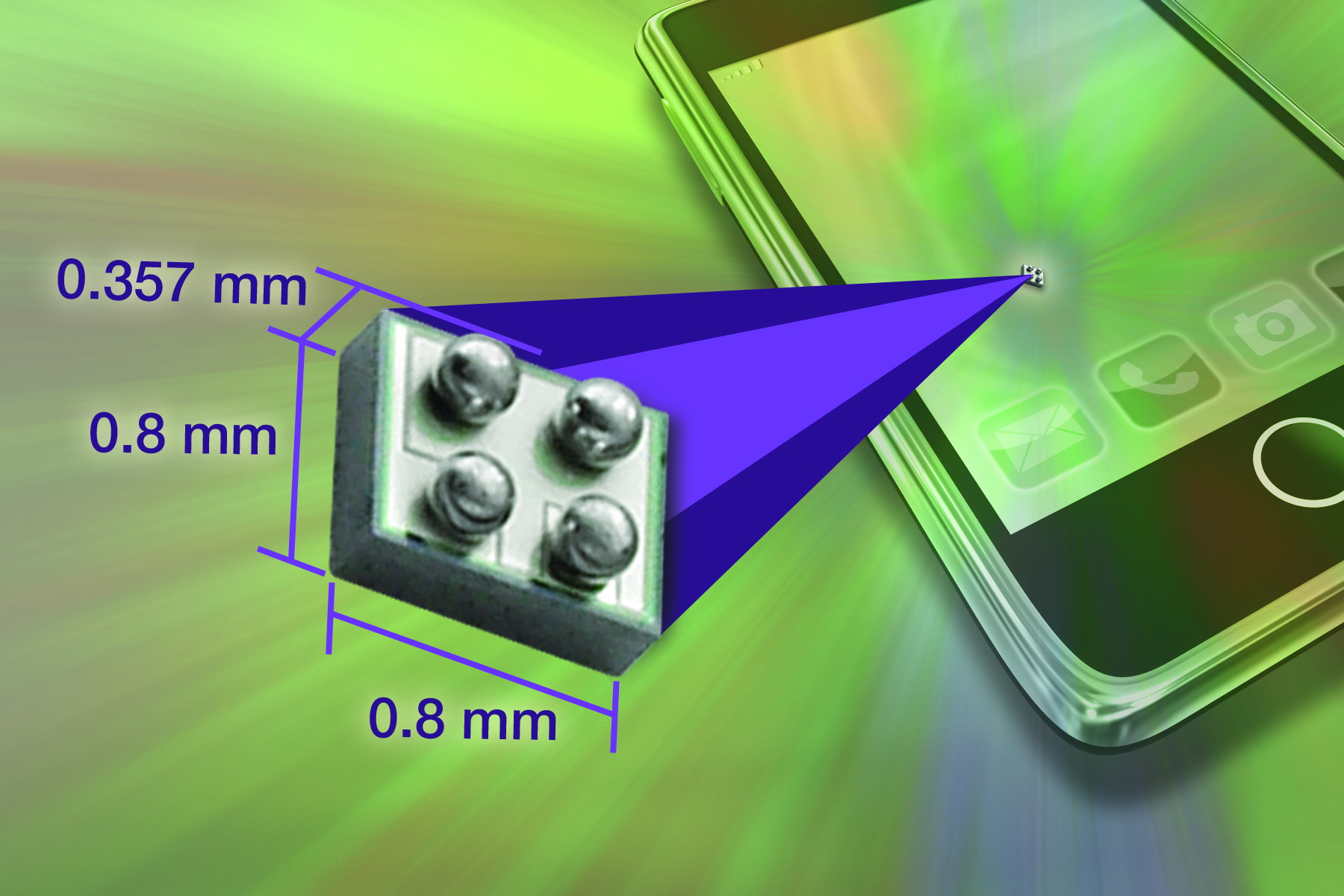

日前,Vishay Intertechnology, Inc.宣布,推出業界最小和最薄的N溝道芯片級功率MOSFET --- Si8800EDB,該器件也是面積低于1mm2的首款產品。20V MICRO FOOT® Si8800EDB具有0.8mmx0.8mm的超小外形和0.357mm的厚度,可減少在便攜式電子產品中占用的空間。

隨著便攜式產品變得愈加小巧,器件的尺寸成為選擇器件的重要因素,因?yàn)榘存I和電池占用了大部分空間,使PCB的面積受到極大限制。Si8800EDB具有超小的外形和厚度,比同樣采用芯片級封裝的尺寸第二小的N溝道器件小36%,薄11%,能夠?qū)崿F(xiàn)更加小巧且功能更多的終端產品。

由于采用無封裝技術且增大了管芯面積,Si8800EDB的芯片級封裝提供了單位面積上極低的導通電阻。MOSFET在4.5V、2.5V、1.8V和1.5V下的最大導通電阻分別為80mΩ、90mΩ、105mΩ和150mΩ。

新器件的典型應用包括負載開關和手機、PDA、數碼相機、MP3播放器和智能手機等便攜式設備中的小信號切換。Si8800EDB的低導通電阻可延長這些產品中兩次充電之間的電池壽命。

Si8800EDB的典型ESD保護為1500V,符合RoHS指令2002/95/EC,符合IEC 61249-2-21定義的無鹵素規范。
