PI新型TOPSwitch-JX器件實現高效率、低成本的反激式電源設計

發布時間:2010-03-22 來源:電子元件技術網

中心議題:
  • PC電源、筆記本適配器、顯示器和LCD TV電源需要應對能源之星對待機和空載能耗的要求
  • 對電源模塊尺寸控制更小
  • 電源需要具備成本效益
解決方案:
  • TOPSwitch-JX系列集成了MOSFET、PWM控制器和其他保護和控制功能
  • 多模式控制功能提升效率
  • 薄型封裝


Power Integrations的TOPSwitch系列產品一直以高度集成的解決方案享譽于業界,該系列產品以高成本效益的方式將MOSFET、PWM控制器、保護電路和其他控制電路集成在了單個芯片內,實現了高集成、低成本的開關電源設計。

日前Power Integrations發布了新的TOPSwitch-JX系列的產品,新產品同樣將MOSFET和控制器、過溫過壓保護集成在一起,并在性能上有更大的提高,同時還提供了新的封裝形式。新產品系列共由16款高度集成的功率轉換IC組成,其內部均集成有一個725 V功率MOSFET,適用于設計反激式電源。主要瞄準的應用市場包括顯示器、液晶電視、適配器、PC電源等。

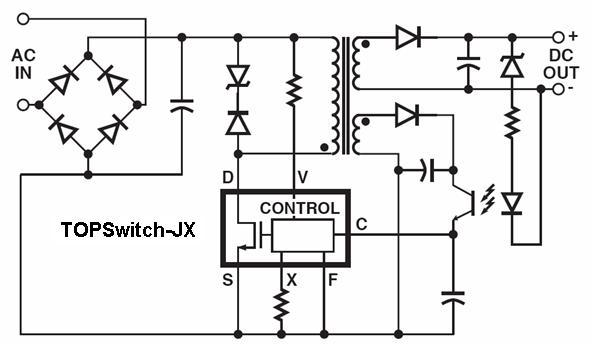

圖:TOPSwitch-JX用于反激式電源設計

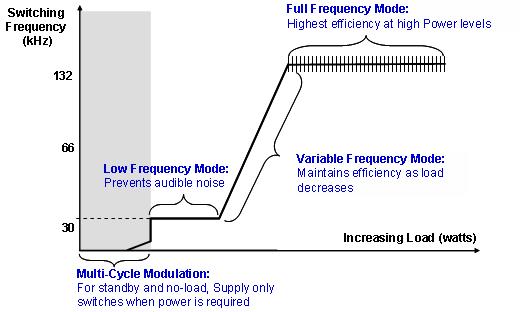

PI市場部資深經理李子俊強調了TOPSwitch-JX特有的多模式控制(MCM)算法,采用該技術可持續監測輸出功率,以確定最佳開關模式并改變MOSFET的工作頻率,從而提高整個負載范圍內的功率效率。該技術是內建在TOPSwitch-JX芯片內部的,無需電源工程師做特殊的設計。李子俊表示:“開關電源設計的主要訴求是在輕載的時候如何把電源本身功耗降低,在重載的時候如何把轉換效率提高。采用該特殊的技術,在空載和輕載時降低開關頻率,能極大的降低輕載及空載的功耗,對于能源之星要求的顯示器待機100mW,適配器空載100mW,以及PC電源待機0.5W的要求,均能充分滿足。比如針對一款顯示器的設計,在264VAC輸入時空載功耗為66mW,加上待機時負載功耗30mW,完全能滿足標準要求。此外,由于從輕載到重載開關頻率也在線性變化,從而保證了從輕載到重載的轉換效率平整。”



除了PI廣泛使用的eSIP®-7C封裝新型TOPSwitch-JX還采用了最新的超薄eDIPä封裝供貨,該封裝在LCD顯示器、電視機和上網本/筆記本適配器等薄型應用中具有出色的散熱性能。

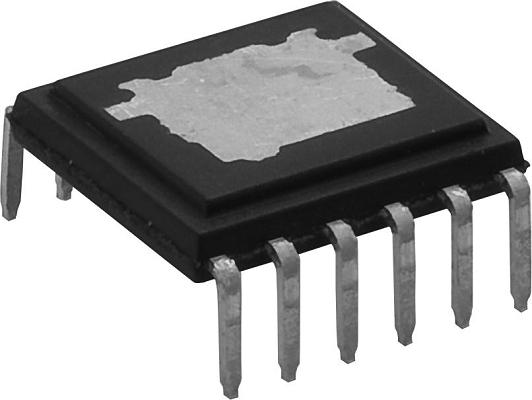

eDIPä封裝,表面有散熱部件,實現了超薄設計



針對許多PC電源都配備PFC功能,PI產品市場經理Andrew Smith表示:“對75W以下的應用對PFC并沒有硬性的要求,除非是客戶有特殊需求。所以我們用一種簡單的參考設計方案實滿足了多場合的應用,同時也滿足了綠色法律法規的要求,從而幫助客戶設計出更有競爭力的產品。”
