TOPSwitch-JX:Power Integrations新推出電源轉換IC

發布時間:2010-03-31 來源:電子元件技術網

產品特性:
  • 由16款高度集成的功率轉換IC組成
  • 采用多模式控制算法
  • 可減少功率消耗量
  • 采用全新的多周期調制模式
應用范圍:
  • 反激式電源

用于高能效電源轉換的高壓集成電路業界的領導者Power Integrations公司近日宣布推出TOPSwitch-JX系列器件,新產品系列共由16款高度集成的功率轉換IC組成,其內部均集成有一個725 V功率MOSFET,適用于設計反激式電源。新型TOPSwitch-JX器件采用多模式控制算法,可提高整個負載范圍內的功率效率。由于在滿功率下工作效率較高,因此可減少正常工作期間的功率消耗量,同時降低系統散熱管理的復雜性及費用支出。在低輸入功率水平下,高效率還可使適配器的空載功耗降至最低,增大待機模式下對系統的供電量,這一點特別適用于受到能效標準和規范約束的產品應用。

由于采用全新的多周期調制模式,使得電源在空載條件下具有出色的輕載效率和低功耗,既可降低平均開關頻率,又可減小輸出紋波和音頻噪聲。因此,設計出的電源不僅可以輕松滿足包括ENERGY STAR®和歐盟委員會用能產品生態設計指令在內的要求嚴格的最新能效規范,同時還可維持穩定的輸出電壓。使用TOPSwitch-JX可輕松實現264 VAC下的待機功耗低于100 mW(針對20 mW的負載)。

Power Integrations產品營銷經理David New表示:“在最新一代的TOPSwitch器件中,我們不僅提升了輕載工作效率,而且還將其擊穿電壓提高到了725 V。這樣可以增強系統可靠性,使系統能夠在高反射電壓下進行工作,這有助于降低許多設計中的次級二極管的成本。新型IC還集成有一個快速AC復位電路,這樣可以大幅減少所需的初級側元件的數量。”

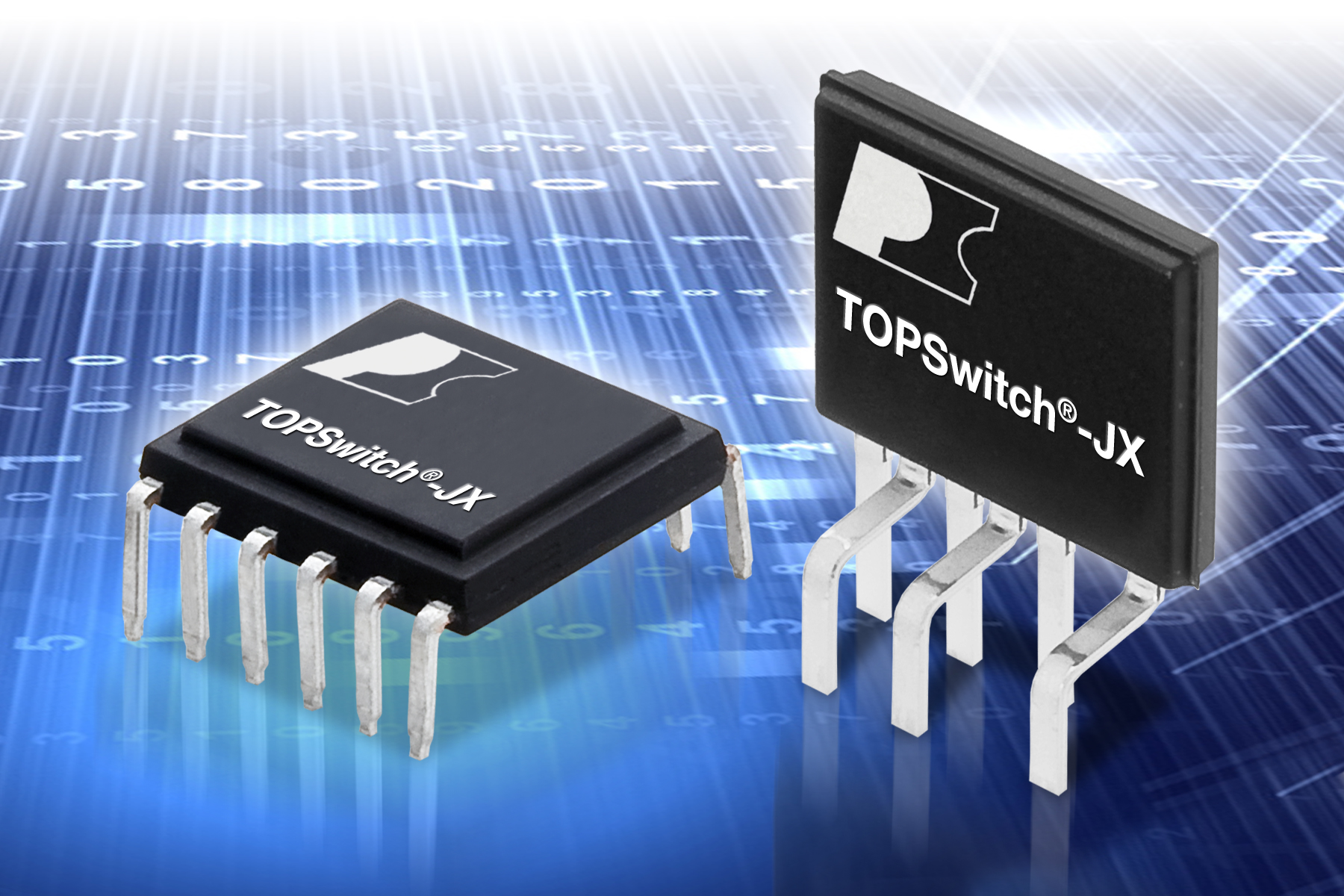

TOPSwitch-JX采用最新的超薄eDIP?封裝供貨,該封裝在LCD顯示器、電視機和上網本/筆記本適配器等薄型應用中具有出色的散熱性能。該器件還適用于打印機、PC和電視機待機、機頂盒以及其他消費類音頻/視頻設備,這些設備在通用輸入電壓范圍內的最高輸出功率可達到177 W。

TOPSwitch-JX產品系列現可供貨,10,000片訂貨量的單片價格介于0.78美元和1.69美元之間。除采用具有高散熱效率的eDIP封裝外,該器件還以PI廣泛使用的eSIP®-7C封裝供貨,該封裝是替代傳統型安裝散熱片的TO-220封裝。新器件全面的安全特性包括過熱、過流、過功率、輸入過壓、輸入欠壓以及用戶可選擇的鎖存/非鎖存輸出過壓保護,同時具有快速AC復位功能。
