機遇與挑戰：

• 太陽暖熱新能源市場
• 太陽曬亮LED照明
• 太陽能充電器：成本降低，進入消費市場

市場數據：

• 爭取到2020年使中國“非化石能源”占一次能源消費比重達15%
• 預估2010年中國太陽能發電市場需求將達6.2億美元，高達138.5%的年成長率
• 2012年全球用于太陽能系統的逆變器出貨量將從2008年時的723,329個增長到950萬個

新能源的稱謂是件很有意思的事情，很多新能源其能量來源是再平常不過的，“新”只是指利用的方式是新的，比如除傳統能源之外的太陽能、風能、水力、生物能、地?zé)崮?、海洋能等。走過2009年，我們看到，新能源產業在金融風暴的侵襲下仍保持了高增長率；而走入2010年，從政府到廠商再到公眾，整個社會對新能源的熱情似乎更高漲，半導體產業也深深關注新能源發展帶來的新契機。

太陽暖熱新能源市場
國家主席胡錦濤去年9月在聯合國氣候變化峰會上曾表示，爭取到2020年使中國“非化石能源”占一次能源消費比重達15%左右。據稱在《新能源產業振興發展規劃(草案)》中指出：“到2020年，新能源發電占電力總裝機容量的比重達15%，其中太陽能發電裝機規模在2011年、2020年分別達200萬千瓦和2,000萬千瓦。值得注意的是，太陽能發電2020年裝機目標比國家之前提出的規劃目標提高了9倍。”市場調研機構拓墣預估2010年中國太陽能發電市場需求將達6.2億美元，高達138.5%的年成長率亦可看出其發展?jié)摿Α?

廣闊的市場推動廠商拼命降低太陽能發電的成本，其中最簡單的方法就是提高太陽能電池的光電轉換效率。但目前太陽能光電轉換效率能實現商業化量產的大部分還不超過20％，雖然有著很大的提升空間，但受限于基礎材料的限制其提升進展非常緩慢。審視交流發電應用的核心環節：太陽能電池板、太陽能充電控制器、蓄電池和逆變器，我們發現留給半導體廠商的機會集中在充電和逆變環節。

1.太陽能充電器：成本降低，進入消費市場
太陽能充電器已經現身消費市場?；仡?009年出現的一些產品，包括Novothink公司售價70美元、獲得蘋果授權的iPodtouch和iPhone太陽能充電器“Surge”，內置電池的容量是1500mAh，在充電2個小時候后，可在3G網絡下提供30分鐘的通話時間、在2G網絡下提供60分鐘的通話時間。其它的類似產品還有很多，例如iCharge是一款小巧且便于攜帶的多功能的太陽能充電器，可以通過3種方式蓄電；勁量太陽能充電器的電池板可以翻轉折疊，提供有USB充電接口，包括2節AA充電電池在內的充電器售價在50美元以內；一些國產的通過USB接口給手機、PSP游戲機充電的便攜太陽能充電器集中在200元～500元不等。

太陽能充電器能以低成本進入消費市場，半導體公司功不可沒，面向太陽能的充電IC在效率、可靠性、穩定性等方面都有創新。凌力爾特公司(LTC)面向太陽能電源的單片式降壓型電池充電器ICLT3652就運用了一種創新的輸入電壓調節環路，該環路負責控制充電電流，旨在將輸入電壓保持在一個編程的電平上。當把LT3652連接至一塊太陽能電池板時，輸入調節環路將把電池板保持在峰值輸出功率。LT3652可接受4.95V至32V的寬輸入范圍和具有40V絕對最大額定值以增加系統裕度。輸入電壓調節環路還允許在采用不良穩壓電源的情況下(此時，在過流條件下輸入有可能發生崩潰)實現優化充電。

基本型的充電控制器設計用于保護電池免受過充或欠充影響，并防止反向電流。脈寬調制(PWM)型控制器會控制對電池充電的電量，并可實現涓流充電，從而保護電池并延長使用壽命。支持最大峰值功率追蹤(MPPT)功能的控制器能對太陽能電池不斷變化的V/I特性曲線提供補償，優化太陽能電池的功率輸出，提高能效，并使蓄電池充電至優化電量。安森美半導體針對太陽能板電池充電控制應用解決方案，核心采用CS51221增強型電壓模式PWM控制器，支持最大峰值功率追蹤，輸入電壓為12至24V，輸出電流為12V@2A，并提供可調節逐脈沖限流、輸入欠壓鎖定和輸出過壓鎖定等保護特性。該控制器提供輔助輸入端，用于遠程傳輸和監控；能夠適應功率高至90W的太陽能板應用。

2.逆變器：技術/市場皆成熟
在太陽能系統中，逆變器把直流電變成交流電，當照明負載為直流時無需使用(如LED照明)，而照明負載為交流負載時必須使用?？紤]到太陽能光電轉換效率的低下，通過太陽能電池板獲得的電力“來之不易”，這更凸顯了逆變器轉換效率的重要。在逆變器領域，成熟的技術使得眾多廠商的逆變器轉換效率均高達90％以上，包括TI、飛兆、安森美、英飛凌以及眾多本土電源廠商等。

此外，多數獨立型太陽能發電設備工作環境偏遠且惡劣，這就要求逆變器能在惡劣的使用環境及較少的維護條件下長期穩定工作，因此很多逆變器也添加了電路短路保護、欠壓保護、過流保護、反接保護及雷電保護等功能。

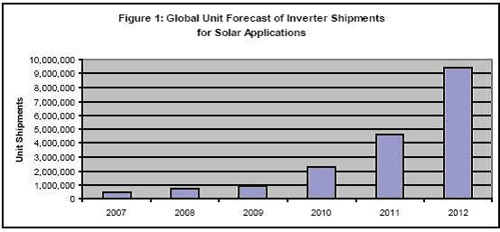

太陽能系統廣闊的應用需要使用更多的逆變器，這為眾多從事電源IC和元器件廠商帶來巨大的機會。iSuppli公司預計，2012年全球用于太陽能系統的逆變器出貨量將從2008年時的723,329個增長到950萬個，如圖1所示。
太陽曬亮LED照明
LED近幾年來已經得到了非常廣闊的應用，包括背光源、室內外顯示屏及照明等，在LED驅動IC的市場上，但凡涉及電源產品線的半導體廠商，基本都陸續不斷的推出從低功率到大功率的多種LED驅動產品。

之前人們對半導體綠色照明的概念停留在LED照明，隨著LED發光效率的提升以及成本的下降，LED照明的普及率大幅提升。現在，太陽能電池新能源的普及，使得我們可以用半導體發電，半導體控制電路和半導體LED光源組成的一個真正綠色且智能的照明系統。

節能的LED，再加上潔凈能源的太陽能更是組成了誘人的前景，而且技術的成熟也使得成本急劇下降，甚至網絡上銷售的迷你太陽能LED手電筒才幾十塊錢。而且，更大范圍的，我們發現太陽能路燈越來越普及。
太陽能路燈普及的很大一部分原因是因?yàn)榘惭b簡單，插在路邊就可以了，而不像采用交流電的路燈那樣需要鋪電纜、建造變壓房等。不過，不同于其它電源供電的LED(如交流電)，太陽能板供電的LED有著特殊的要求，比如太陽能LED路燈所用的蓄電池輸出電壓不穩定，這就需要解決恒流驅動的問題，專門的解決方案包括上海龍茂微電子公司和龍鼎微電子公司合作完成的SLM2842模塊，美國國家半導體公司的離線式恒流控制驅動器等。

天氣原因決定了太陽能供電的不穩定性，因此還有一種方案，那就是交流市電和太陽能的混合供電方式，但這留給設計師的挑戰是，如何在不穩定的輸入下設計出高效率的可自動調光的LED路燈解決方案？LED路燈一般需要超過25W功率，具體視需要照明的范圍和安裝的高度而定，Arrow開發的基于交流市電輸入的LED路燈解決方案選擇了Cree的照明級XLampMC-ELED、NXP的PFC控制器和反激控制器SSL1750、以及TI的DC/DC恒流控制器TPS40211，完美解決了這個問題。其中，XLampXR-ELED是一個照明級的多芯片模組，每瓦流明數可以達到107；NXP的SSL1750是一款適合用于驅動25W到250W的LED照明應用的開關電源控制器IC；SSL1750集成了PFC控制器和反激控制器，使得AC/DC轉換的效率在90%以上；TPS40211是一個寬輸入(4.5V到52V)、非同步升壓控制器。

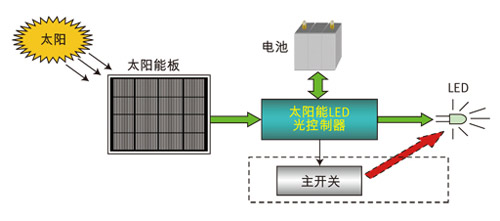

如圖2所示，控制器主要用來控制蓄電池充電和蓄電池向LED供電。控制器在保證LED恒流工作的同時，也會監測LED的狀態以及控制工作時間長短。連續陰雨天以及蓄電池電能不足的情況下，控制器會發出控制信號來啟動外部的市電供電系統，保證LED的正常工作。整個控制器的控制是通過一個MCU來實現，MCU的主要工作包括以下幾點：一是采用MPPT算法來優化太陽能電池板工作效率；二是針對蓄電池不同狀態采用合適的充電模式；三是保證LED驅動電路的恒流輸出；四是判斷白天黑夜并以此來切換蓄電池充電和放電模式；最后就是提供監控保護、溫度監測、狀態輸出和用戶控制輸入檢測等功能。在多種MCU方案中，意法半導體更是推出完整的基于STM32MCU的太陽能LED街燈方案。

目前，大多數太陽能逆變器只能從太陽能電池板的某個最佳位置對電池板的整體效率進行優化。這種優化方法嚴重制約了太陽能發電系統的效率。美國國家半導體SolarMagic技術將為太陽能光伏系統帶來革新。SolarMagic并不是單體IC，其外形為模塊形狀，尺寸為10×12cm左右。該技術能夠智能管理太陽能光伏(PV)電池板電量，可監察并優化每塊電池板的發電量，讓它們能以最佳的功率點去運行，并改善電池板中的電流流向。通過采用SolarMagic技術，太陽能發電系統可挽回50%以上因輸電失配或陰影遮蔽而損失的發電量。

前景展望
半導體產業的進步，把手機、PC等變成了普遍的必需品。雖然目前來看新能源的利用成本有時候并不遜于傳統能源，例如與現有的電力成本相比，太陽能/風能的發電成本要高出數倍。但毋庸置疑，新能源已經明顯上升到了國家戰略的高度，技術的進步必然也會把新能源變成類似手機和PC一樣普遍的必需品。

所有跡象表明新能源將是近代基于低碳經濟的一場技術革命?？梢灶A(yù)見，2010年必將是圍繞新能源大做文章的一年，不僅僅是太陽能/風能發電、新能源汽車、新能源照明、還有更廣闊的應用等待我們?nèi)ネ诰?。未?lái)新能源產業的價值鏈將圍繞新能源收集和新能源利用，更有效的收集和開拓新能源的新應用會為半導體廠商開拓新的價值增長點。
