產品特性：

• 最差條件下滿載時效率達80%以上
• 待機模式下為系統提供30 mW的功率，輸入功率不足80 mW
• 具有15 V主輸出和5 V輔輸出
• 無需X電容及其相關泄放電阻
• 滿載時的高開關頻率可抑制電源噪音，允許使用非常小的磁性元件

應用范圍：

• 薄型LCD顯示器及空間受限的類似應用

日前，Power Integrations公司發布一份新的設計工程報告（DER-229），詳細介紹一款適用于LCD顯示器及類似應用的27 W電源的電路設計。

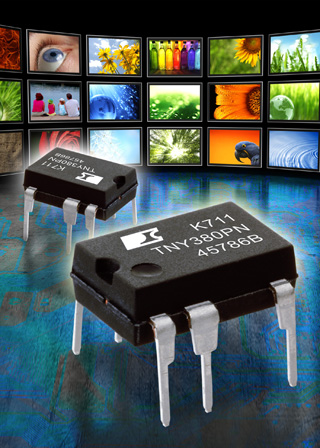

這款新電源基于Power Integrations的TinySwitch PK系列器件之一TNY380PN設計而成，在最差條件下滿載時效率達80%以上。該電源具有15 V主輸出和5 V輔輸出，它能夠在待機模式下為系統提供30 mW的功率，而輸入功率卻不足80 mW。由于待機功耗極低，使設計師有充足的功率預算來集成遠程ON/OFF功能，這樣做不僅不會超出諸多知名OEM PC系統整合商的功率限值，而且還可大幅超越能源之星1 W規范以及歐盟第二階段（Tier 2）用能產品（EuP）環保設計指令500 mW的強制性要求。

TinySwitch-PK所具有的控制及調節功能可降低電源的空載功耗。此外，IC還利用頻率調制功能來減小EMI（電磁干擾）濾波器的尺寸，由于無需X電容及其相關泄放電阻（滿足安全性所必需的），因此可省去這些元件本身所能消耗的30 mW以上的功率。

DER-229中的變壓器采用Power Integrations廣受歡迎的電源設計軟件PI Expert設計而成，可降低繞組之間的寄生損耗。滿載時的高開關頻率可抑制電源噪音，并允許使用非常小的磁性元件，因此新設計非常適合薄型LCD顯示器及空間受限的類似應用。

Power Integrations產品營銷經理Andrew Smith表示：“許多信息技術設備OEM廠商都信奉這樣的哲學：擁有低待機功耗固然很好，但實現‘更低’的待機功耗將會更勝一籌。只要設計出空載功耗低于80 mW的電源，廠商們就可以輕松滿足所有已知的待機功率要求和最前沿的市場要求，同時為其他電路功能的實現留出充足的功率預算。此外，新設計在正常工作條件下也具有極高的能效，這樣使得設計出的PSU能輕松滿足滿載效率要求。”

Power Integrations已開發出多款超低待機功率的設計范例，對于低功率適配器應用而言，設計空載功率可低至8 mW。
