【導讀】在隔離型開關電源（SMPS）的設計中，光耦合器作為連接次級側電壓檢測與初級側PWM控制器的關鍵橋梁，其性能直接決定了電源系統的穩定性與調節精度。然而，許多設計往往忽視了“光耦合器偏置”這一核心概念，誤以為僅需點亮LED即可。事實上，光耦合器偏置是一項精密的模擬鏈路調校過程，旨在通過設定正確的LED正向電流及光電晶體管的工作電壓，確保器件始終在線性區域內運行。若偏置不當，不僅會導致反饋信號失真、電壓調節失效，還可能因熱應力和老化加速而縮短系統壽命。本文將深入探討光耦合器偏置的原理，分析電流傳輸比（CTR）、溫度漂移及補償網絡設計對反饋環路的影響。

什么是光耦合器偏置？

光耦合器的偏置是指設置正確的工作條件，具體而言是設置流過LED的正向電流及光電晶體管的集電極-發射極電壓和電流，使得光耦合器在線性區域內工作。這對于反饋系統至關重要，因?yàn)楣怦詈掀鞅仨毧缭礁綦x柵準確傳輸模擬信號。在隔離型SMPS中，光耦合器是次級側電壓檢測與初級側PWM控制器之間的橋梁。如果偏置不正確，反饋信號就會失真，導致電壓調節不佳或不穩定。圖1展示了光耦合器的內部結構及其在SMPS中用作反饋元件時的相關外部元件。

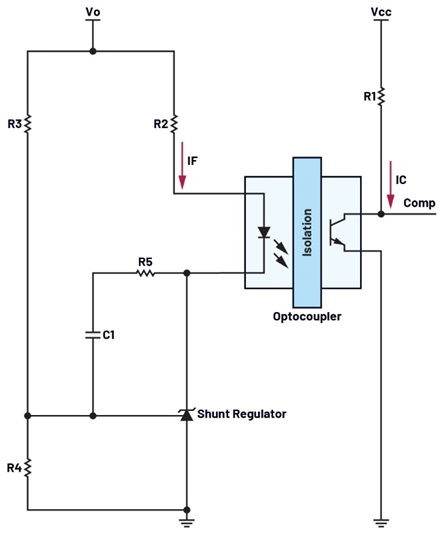

圖1.反饋電路中光耦合器的典型連接

1.LED側——驅動光信號（輸入級）

在采用隔離反饋的SMPS中，光耦合器的LED側通常由分流調節器驅動，根據輸出電壓來調節LED的正向電流。此正向電流是一個關鍵控制參數，它決定了LED發射光的強度，進而控制次級側光電晶體管的導通水平。LED在正偏區域內工作，其光輸出隨IF的提高而提高。推薦的工作電流范圍通常為1 mA至10 mA，但不同型號可能有所差異。

工作電流低于此范圍會導致光功率不足，進而造成光電晶體管激活不充分，反饋調節不佳。另一方面，工作電流超過上限會產生熱應力，縮短LED壽命，并因老化加速和結發熱效應而降低光學效率。在實際設計中，LED電流由光耦合器LED陽極處的電阻(R2)設定；當分流調節器響應輸出電壓的變化而調整其陰極電流時，LED電流會動態調整。

環路設計中還必須考慮LED的正向壓降，尤其是在計算低壓軌的裕量時。在高性能或快速瞬變SMPS的設計中，為了確保光耦合器反饋路徑的準確性、低噪聲和熱可靠性，保持穩定且精確受控的IF至關重要。

2. 電流傳輸比

電流傳輸比(CTR)是選擇光耦合器時需要考慮的另一個參數。它指的是光電晶體管輸出電流與LED輸入電流之比，通常以百分比表示。例如，100%的CTR意味著1 mA的LED電流會導致光電晶體管輸出1 mA的集電極電流。

CTR不是一個固定的值，它隨溫度、LED電流和器件老化而變化。例如，PC817D光耦合器的CTR在50%至600%之間，具體取決于產品型號和工作條件。設計人員必須考慮要保證的最小CTR，以確保系統在最壞情況下也能可靠運行。

選擇CTR時的關鍵考慮因素

針對最小CTR進行設計，可確保反饋環路即使在最壞情況下也能正常工作。CTR可能因器件不同和時間推移而發生顯著變化，圍繞預計的最小CTR進行設計可保證即使光耦合器性能下降或在其規格邊緣運行，光電晶體管也會提供足夠的電流來驅動PWM控制器的COMP引腳。

溫度漂移是另一個重要因素，因?yàn)镃TR通常隨著溫度升高而降低。如果不考慮這種漂移，反饋環路在高溫下可能會失去增益，導致響應遲緩，甚至喪失調節功能。設計人員必須確保環路具有足夠的裕量，能夠在整個工作溫度范圍內保持控制。

隨著時間推移，老化效應也會導致CTR降低，尤其是在以大電流驅動LED的情況下。這種退化會導致給定電流下LED發出的光量減少，從而削弱反饋信號。在產品的整個使用壽命期間，這可能會導致補償不足或不穩定，除非初始設計中包含了足夠的裕量。

最后，線性度對于環路行為的可預測性至關重要。如果光耦合器工作在非線性區域，即LED電流的微小變化會導致光電晶體管電流發生不成比例的變化，反饋信號就會失真。這種非線性會使補償設計復雜化，并降低輸出電壓調節的精度和穩定性。

設計人員通過仔細考慮這些因素，可確?；诠怦詈掀鞯姆答伃h(huán)路在產品的整個使用壽命期間和不同環境條件下均能保持魯棒、準確和穩定。對于反饋應用，更嚴格的CTR容差（如100％至200％）是更好的選擇，有助于維持一致的環路增益和環路行為的可預測性。

3. 光電晶體管側——接收信號（輸出級）

光電晶體管是將內部LED的光信號轉換為電輸出的關鍵元件。光電晶體管通常采用共發射極配置，其發射極接地，其集電極連接到上拉電阻(R1)，由此決定輸出電壓擺幅。當光耦合器內部的LED正偏時，它會發出紅外光，照射到光電晶體管的基極區域，使其導通。產生的集電極電流(IC)與LED的正向電流和器件的CTR成比例。

隨著LED照度的增強，光電晶體管的導電水平會提高，集電極電壓下降，從而產生低電平輸出信號。這種行為在隔離型反饋系統中至關重要，例如在SMPS中，集電極通常與COMP引腳或PWM控制器的反饋端相連。此節點的電壓會直接影響控制器的占空比，從而調節輸出電壓或電流。集電極上的上拉電阻不僅設置晶體管關斷時的高電平輸出電壓，還影響反饋環路的動態響應。較低的電阻值可以改善響應時間，但可能會降低電壓擺幅，而較高的電阻值會提高擺幅，但代價是轉換速度較慢。此外，光電晶體管的開關速度、飽和特性和關斷狀態下的漏電流都是重要的設計考慮因素，尤其是在高頻或精密應用中。

SMPS反饋系統中光耦合器的正確偏置，對于確?？绺綦x柵準確傳輸模擬信號至關重要。LED側必須在其最佳電流范圍內驅動，以保持線性光輸出，避免因過熱而性能下降。在輸出側，光電晶體管必須配置為將光信號轉換為穩定的電信號，以便有效控制PWM控制器。所選的光耦合器應具有適當且嚴格規定的CTR，以確保即使在溫度變化和老化的情況下，它也能保持一致的環路增益。總之，這些考量可確保設計在電源的整個使用壽命期間保持魯棒、穩定、精確的電壓調節。工程師通過遵循數據手冊建議、對環路進行仿真并在全溫度范圍內進行測試，可確保設計方案性能穩健且可預測。

簡而言之，光耦合器偏置并非只是點亮LED燈那么簡單，而是涉及高速控制系統中關鍵模擬鏈路的調校。只有掌握這一點，才能確保SMPS設計不僅正常工作，而且可靠高效。

補償網絡的設計

在SMPS中，補償網絡連接到并聯調節器，成為誤差放大器。它對于塑造反饋系統的開環頻率響應起著關鍵作用。其主要目的是在變化的負載和線路條件下，確保環路穩定、瞬態響應快速且電壓調節精準。

在使用光耦合器和分流調節器的隔離型反饋系統中，反饋路徑會引入額外的動態因素，必須加以謹慎管理。在電源應用中，通用光耦合器的帶寬通常在20 kHz至500 kHz的范圍內，這會給系統帶來一個低頻極點。同時，分流調節器會增加增益；如果偏置不當，可能會引入非線性行為。這些特性會降低系統的相位裕量，并可能導致系統不穩定。

為了抵消這些影響，需設計補償網絡以引入零點和極點，從而塑造環路增益和相位。極點和零點較少的補償網絡通常適合于中等帶寬和電流模式控制應用。對于需要更高帶寬或采用電壓模式控制的設計，更復雜的補償網絡能夠提供更大的相位裕量，并提升整體設計性能。

補償網絡的類型及其影響

在SMPS控制環路中，補償網絡用于塑造環路增益和相位響應，以確保穩定性和快速瞬態性能。這些網絡通常在分流調節器中實現；而在非隔離型應用中，則通過PWM控制器的COMP引腳實現。具體的設計基于控制方法（電流模式或電壓模式）及功率級和反饋路徑的動態特性。

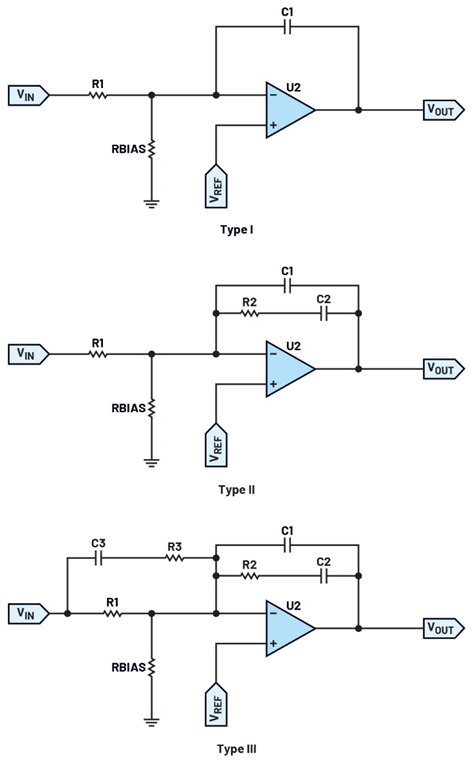

圖2.補償網絡的類型

如圖2所示，在SMPS控制設計中，補償技術對于確保環路穩定性、快速瞬態響應和精準電壓調節至關重要。I型補償由單個積分器組成，由于其相位提升能力有限且瞬態性能不足，在SMPS中很少使用。它主要適用于本身具有穩定動態特性的系統，例如線性穩壓器，此類系統只需極少的相位校正。II型補償在積分器旁引入一個零點，非常適合電流模式控制架構。在此類系統中，內部電流環路貢獻一個主導極點，從而簡化外部電壓環路。增加的零點可提升相位裕量并減輕輸出濾波器極點的失穩影響，從而改善環路帶寬和穩定性。III型補償包含兩個零點和兩個極點，最為靈活，廣泛用于電壓模式控制系統。它能夠通過精確的環路整形，實現高交越頻率、嚴格的輸出調節和穩健的穩定性裕量。通常，零點用于抵消LC輸出濾波器形成的雙極點，而極點會衰減高頻增益，從而維護相位裕量并抑制噪聲。

穿越頻率（此時環路增益等于1）通常設置為開關頻率的十分之一，以避免與開關諧波相互作用，并保持至少45°的相位裕量。有效的補償可確保反饋環路迅速響應負載瞬變，而不會出現過沖或振蕩，從而在不同工作條件下保持精準調節。此外，環路帶寬需要精心平衡：既要足夠?qū)捯皂憫?yīng)負載或輸入電壓的動態變化，又要足夠窄以避免放大高頻噪聲或引起不穩定。設計人員還必須考慮實際存在的非理想因素，例如光耦合器電流傳輸比變化、溫度漂移和元件容差，所有這些因素都可能顯著影響環路動態特性和長期可靠性。

實用設計技巧

? 利用伯德圖工具或SPICE模型對環路進行仿真，以檢查增益和相位裕量，并在實際電路板設計中進行驗證。

? 應考慮光耦合器帶寬，它會引入低頻極點并限制環路速度。

? 為元件容差和老化效應預留裕量。

? 確保交越頻率遠低于開關頻率（通常為1/10），以避免其與開關諧波相互作用。

? 使用軟啟動和過流保護特性，防止啟動期間或故障情況下環路不穩定。

本系列的第二部分將繼續研究隔離型正激轉換器中PWM控制器和LT1431并聯調節器在瞬態負載條件下的動態響應

LTspice?仿真可清晰展現光耦合器偏置和CTR對反饋精度和環路穩定性的影響。文章還將介紹Coupler?i技術，它是一種高性能替代方案，適合最新的隔離和反饋應用。

總結

光耦合器偏置絕非簡單的驅動電路設計，而是關乎隔離型SMPS整體性能與安全的關鍵環節。一個成功的偏置設計方案，必須綜合考量LED的最佳工作電流范圍、電流傳輸比（CTR）在最壞情況下的裕量、溫度漂移特性以及器件老化帶來的長期影響。同時，配合恰當?shù)难a(bǔ)償網絡（如II型或III型補償）以抵消光耦合器引入的低頻極點，是確保環路增益穩定、相位裕量充足及瞬態響應迅速的必要條件。工程師唯有嚴格遵循數據手冊建議，利用仿真工具驗證環路動態，并在全溫度范圍內進行測試，才能克服非線性失真與參數波動帶來的挑戰。
