MEMS紅外傳感器通常與一個專用集成電路(ASIC)電連接，用于控制傳感器并放大輸出信號，因此，我們?cè)u(píng)測了一個系統級封裝的紅外傳感器。為了確保入射紅外輻射到達傳感器感光面積，避免可見光閃光燈引起的輻射噪聲，針對選定的應用，我們?cè)谙到y(tǒng)級封裝上集成一個?> 5.5µm的紅外波長可選長通濾光片。



在存在檢測傳感器系統要求的波長范圍內，紅外長通濾光片引起的總損耗被控制在大約20％以?xún)?nèi)，對于一些主要用途，例如，在一個設備PCB板上安裝存在檢測傳感器或紅外測溫傳感器，這個量級的能量損耗被認為是很有限的。對于未來的其它潛在應用，所討論的干涉濾光片將換成透射光譜不同的濾光片。





圖2：封裝上表面集成的長通紅外濾光片的透射光譜



本文所討論的封裝采用一個通常兩面集成干擾層的硅基濾光片，也可以選擇安裝不同類型的濾光片，以適應不同的應用需求，例如，NDIR光譜儀。





圖3：MEMS紅外傳感器和ASIC的封裝布局



該紅外傳感器封裝的設計和開發采用常見的并列布局，傳感器和ASIC在封裝內是并排放置（圖3）。



在封裝上表面集成一個光學窗口，用于選擇紅外輻射的波長成分，這種光窗解決方案可以防止環境光輻射到達探測器感光區，從而降低總系統噪聲。構成封裝上表面和腔壁的聚合物可以視為對可見光-紅外輻射完全不透明，可歸類為L(zhǎng)CP材料（液晶高分子聚合物）。不同的應用可以安裝不同的濾光片，例如，NDIR光譜儀。如圖3所示，結構元件包括兩個裸片和鍵合引線，傳感器和信號處理電路互連，然后在連接到封裝襯底上。

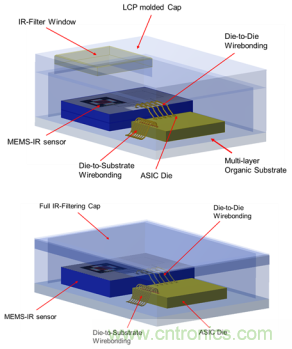

圖4：“小紅外光窗”封裝和“一體式紅外濾光封帽”封裝的渲染圖



實驗裝置和測量



對MEMS紅外傳感器光電特性進行表征實驗，被測目標物體是一個-20°C至160°C的校準黑體輻射源。所用的黑體輻射源是CI Systems公司的SR-800R 4D/A，其面積是4 x 4平方英寸，輻射率為0.99。在表征實驗過程中，傳感器放置在距黑體表面5.0 cm處，以便完全覆蓋傳感器視野范圍。





圖5：實驗裝置



使用和不用濾光片各采集數據一次，觀測到信噪比分別為1.6和2.36。在使用濾光片時，采樣信噪比降低，這是濾光片的光衰減所致，并且完全符合圖2的頻譜。





圖6：帶和不帶紅外濾光片的陶瓷封裝傳感器靈敏度表征。



系統輸出是數字信號，在紅外輻射下，最低有效位的數字變化代表系統輸出變化。在封裝幾何尺寸確定并確保黑體完全覆蓋光窗視野的條件下，被測傳感器的總靈敏度約為2000lsb/°C，在150lsb發現噪聲。紅外長通濾光片可以選擇，主要是為了匹配預期的檢測選擇性和光窗前可探測物體的性質和尺寸。





圖7：有紅外硅基濾光片的封裝的3D-X射線斷層掃描圖像，其中濾光片有M1和M2兩層金屬反射膜



如圖7所示，在MEMS紅外傳感器上面放置M1和M2兩層金屬紅外濾光膜，用于過濾封裝表面上的入射輻射。在3D圖像中還能看到傳感器和ASIC互連的引線鍵合結構和封裝襯底金屬走線。



視野(FOV)角度計算



我們通常給光學系統定義一個視野(FOV)參數，用于評估感測系統能夠檢測的幾何空間大小。任何光學設備都可以定義為FOV = ±θ的半視野(HFOV)或FOV = θ的全視野(FFOV)。本文采用FOV = ±θ的半視野定義。在幾何空間評測中，假設硅折射率n = 3.44；空氣和真空折射率n = 1。下圖所示是所討論封裝的截面結構的FOV計算方法。





圖8：FOV計算原理截面圖



在計算視野角度時，需要考慮光線穿過窗口時發生的折射（或彎曲）情況。



運用三角學的基本關系，我們發現：



WO = WA + 2 (Wt1+Wh1)(eq. 1)



其中WO是封裝光窗的寬度，WA是傳感器感光區的寬度，Wt1+Wh1是空氣和硅中的光路寬度，計算方法見下面的等式組：



Wt1 = t1?tg?S; (eq. 2a)



Wh1 = h1?tg?A;(eq. 2b)



其中，t1和h1是封裝和器件本身的幾何垂直參數，?A 和 ?S分別是紅外線在空氣和硅中的傳播角度。 根據斯涅爾定律，下面的等式給出了兩個角度的關系：



n1.sin (θ1) = n2.sin (θ2)(eq. 3)



n1和n2表示每種材料的折射率，θ1和θ2是光線在每種材料中傳播與表面法線形成的夾角（逆時針?lè)较颍⒓僭O(shè)硅的折射率n = 3.44，空氣/真空的折射率n = 1?；谏鲜鰩缀渭僭O(shè)，預期視野角度FFOV = 80°- 82°。然后開始腔體封裝的初步設計，并在封裝試生產線實驗室中制造了兩個批次的原型。為了獲得不同的FFOV，我們提出了兩種不同的窗口設計。為了在1.0um -13.0um波長范圍內，驗證封裝腔壁材料的“ T％= 0”條件，做了模塑樹脂材料的紅外透光值測試。封裝結構是系統級封裝，其中ASIC裸片與MEMS紅外傳感器并排放置，裸片間通過引線鍵合（WB）連接，如下圖所示。





圖9：帶紅外光窗封裝（左圖）和一體式紅外濾光封裝（右圖），通過表面貼裝技術（SMT）焊接在DIL 24測試板上



使用前述的黑體輻射源，在距封裝頂部22cm處，對上述兩個系統封裝進行表征實驗。

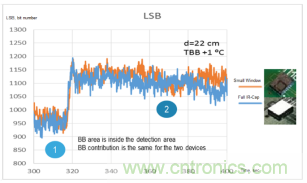

圖10：封帽上有小光窗的封裝與封帽整體是紅外濾光片的封裝的MEMS紅外傳感器靈敏度對比





實驗后，在22cm處，沒有觀察到小光窗和一體式紅外濾光封帽之間存在靈敏度測量值差異，響應時間相同。選擇該距離是為了使光束方向接近傳感器上表面紅外的平面入射波。為了進行FOV表征實驗，鑒于傳感器感光區置于黑體前面的正常條件，將傳感器安裝在從-90°到+ 90°的旋轉臺上。





圖11：紅外傳感器的紅外小光窗封裝、一體式紅外濾光封裝和大陶瓷封裝的FOV表征實驗結果



在大陶瓷封裝中，紅外傳感器的FFOV角度為109°±2°，小于朗伯分布的理論值（理論上為120°），這可能是MEMS 的硅嵌入結構所致。 小光窗封裝的FFOV角度為88°。采用相同的封裝旋轉方法，一體式紅外濾光模塑封裝的FFOV為100°。在最后一種情況中，由于模塑封裝腔壁靠近傳感器感光區，觀察到了不對稱效應。



封裝應力模擬



對于特定吸收功率，高熱隔離度確保冷熱端之間的溫差最大化, 這是從熱電堆獲得大輸出電壓的重要因素。使用MEMS封裝可以選擇腔內氣體，壓力選擇范圍100Bar至100mBar。氣體導熱性會影響溫度傳導速度，以及熱電堆冷熱端之間的溫差，進而影響輸出電壓變化和傳感器效率。



MEMS封裝是通過晶圓片間的引線鍵合技術實現的。MEMS傳感器系統主要是由一個采用表面微加工工藝制造的硅微結構構成，通常是將兩個或多個晶圓片(裸片)堆疊放置，用玻璃材料化合物焊料將其焊接在硅基封裝內。



在傳感器上存在厚度約為150um的硅保護帽，其本身對入射傳感器表面的輻射有自然的紅外波長過濾功能。當然，硅保護帽的紅外透射光譜使傳感器光學性能在1-13um波長紅外區域變差12，具體程度取決于硅特性。



傳感器開發需要將MEMS硅封帽集成在傳感器晶圓上。我們模擬了由紅外傳感器、硅封帽、ASIC和封裝構成的整個傳感器系統。因?yàn)槁闫询B安裝在封裝襯底上，傳感器微結構與封裝結構是一體的，因此，封裝對傳感器信號性能有影響。除了在工作過程中受到的應力外，在制造過程中，特別是封裝焊接到PCB上后的冷卻工序，還會出現臨界情況。由于封裝是由熱膨脹系數（CTE）不同的材料制成，熱梯度會引起翹曲現象，導致應力轉移到傳感器微結構，從而影響傳感性能。



用SolidWorks Simulation軟件建立了一個有限元3D模型，用于模擬在承載傳感器微結構的硅襯底上出現的翹曲。焊接后冷卻模擬考慮了將封裝焊接在參考PCB上的情況。表3總結了熱負荷和邊界條件。圖12是有限元模型。



表2列出了模擬所用材料的特性。



盡管知道模擬結果在很大程度上取決于材料模型和所用材料的特性，但考慮到封裝模擬文獻中的常規做法，我們還是假定了分析比較的目的、可用的材料數據以及所執行模擬的靜態性質，材料的各向同性彈性。



為了減少計算時間，我們考慮創建一個簡化模型。 但是，由于ASIC在封裝內部的放置不對稱，在封帽上有光窗，因此，需要模擬整個模型。對于封裝上表面和下表面襯底層，等效機械性能計算方法如下14：





其中Eeff是有效楊氏模量，αeff  是有效熱膨脹系數，分別是楊氏模量Ei, αi, Vi和CTE與構成材料的體積或面積百分比。圖12是有限元模型，圖13是傳感器、ASIC和襯底上的翹曲模擬結果。承載傳感器微結構的襯底的翹曲w定義為沿框架本身的位移z的最大值和最小值的差。

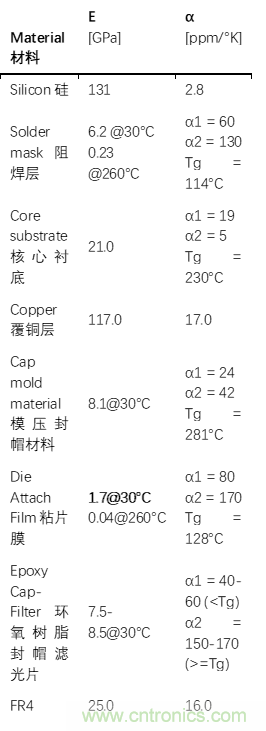

表2.材料特性







圖12：熱機械模擬有限元模型。a,b) CAD模型，c,d)有無封帽的有限元模型。 圖中沒有焊后模擬用的PCB板。



表3.熱機械FEA邊界條件和載荷





圖13：封裝襯底、ASIC和MEMS（頂部無晶圓）翹曲。





結論



本文介紹了一個紅外傳感器的封裝設計，產品原型表征測試結果令人滿意，測量到的FFOV角度在80°到110°之間，具體數值取決于光窗尺寸。為了降低閃光燈影響和環境噪聲，封裝頂部裝有硅基紅外濾光片，并做了表征實驗。應力模擬未在材料界面上發現臨界情況。封裝可靠性已初步達到JEDEC L3的環境應力要求。
