該模塊內部集成了兩個貼片電感和整個功率級(見圖1)。因此,與分立式設計解決方案相比,MPM38222僅需少量外部元器件和功能便可作為一套完整的電源系統。圖2為2.7V至6V輸入,1.2V / 2A和1.8V / 2A輸出應用的典型應用電路和布局,其中,每通道只需幾個外部陶瓷電容和反饋電阻即可。該解決方案整體尺寸僅為9x7 = 63mm2。MPM38222提供了易于使用的簡單電源系統,尤其適用于空間受限型應用。

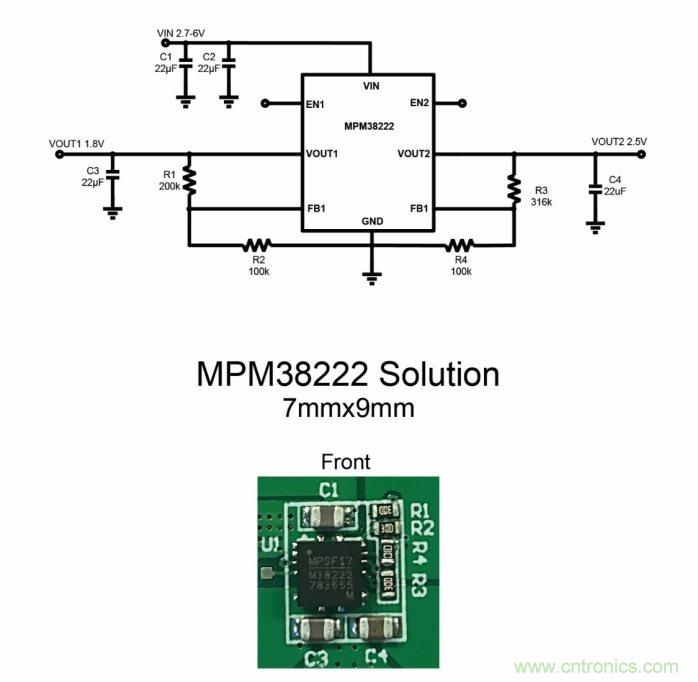

圖2:MPM38222典型應用和布局
MPM38222工作輸入電壓為2.7V到6V,可生成低至0.6-08V的輸出電壓,并具有 45μA 的靜態電流,是單節鋰離子(Li+)電池供電便攜式設備的理想之選。
輕載下可實現高效率
光模塊通常在數百mA負載下運行。MPM38222在10mA至1A之間可實現至少90%的效率(見圖3)。

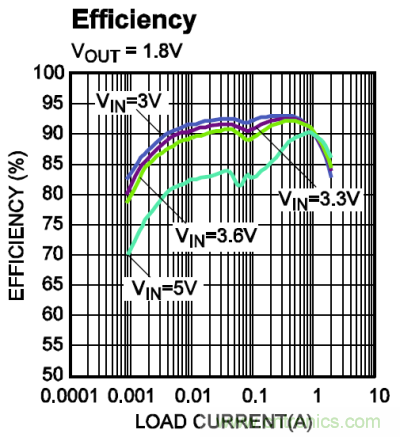

圖 3:效率 vs. 負載電流
輕載時,MPM38222采用專有的控制方式,可以節省功耗并提高效率。當電感電流開始逆向并工作在斷續導通模式(DCM)時,下管 MOSFET(LS-FET)立即關斷,這樣可以實現跳頻并能降低頻率,減少開關損耗。
低噪聲設計
除了體積小以外,MPM38222還具有超低的EMI噪聲。由于其開關頻率高,MPM38222可以使用一個22µF 0603陶瓷電容就可以提供干凈的輸出,其峰峰值電壓紋波小于20mV。對于輸入側,MPM38222在兩個通道之間采用了180°相移,從而最大程度地減小了輸入電壓紋波。MPM38222的設計還滿足低EMI標準。圖4顯示了MPM38222的輻射EMI性能(EN55022 B類)。

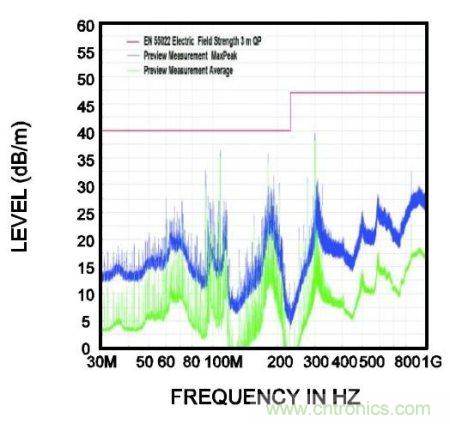

圖 4: MPM38222輻射EMI測試
良好的散熱性能
圖5a為5V輸入,1.8V @ 1A和1.2A@1A的熱像圖,而圖5b為兩個通道相同電壓下@ 2A負載電流的熱線圖。在沒有散熱器及強制氣流的情況下,對于1A負載傳導,MPM38222的溫升僅比環溫25°C高22°C;對于2A的條件,溫升僅為45°C。MPM38222出色的熱性能使其能夠在高環溫,空間狹窄的環境中穩定工作。
5V 輸入, 1.8V@1A, 1.2A@1A
5V 輸入, 1.8V@2A, 1.2A@2A
圖 5:MPM38222 熱像圖
保護特性
MPM38222具有各種保護功能以確??煽亢桶踩脑O(shè)計。
軟啟動:帶可控斜率的軟啟動有助于防止上電期間輸入電流過沖。
O打嗝過流保護(OCP):MPM38222具有逐周期限流保護,輸出短路接地時,芯片進入打嗝保護模式。
過溫關斷:當結溫達到160°C時,MPM38222會關斷芯片。
