?
羅姆半導體光學模塊生產(chǎn)本部LED制造部商品企劃組組長吉田晃久先生、羅姆半導體(上海)有限公司設計中心副所長水原德健先生與在場的媒體對新一代LED產(chǎn)品及羅姆半導體概況做了詳細的分享。
圖1：羅姆半導體光學模塊生產(chǎn)本部LED制造部商品企劃組組長吉田晃久先生
圖2：羅姆半導體(上海)有限公司設計中心副所長水原德健先生
抗硫化無銀LED 是如何制成的?

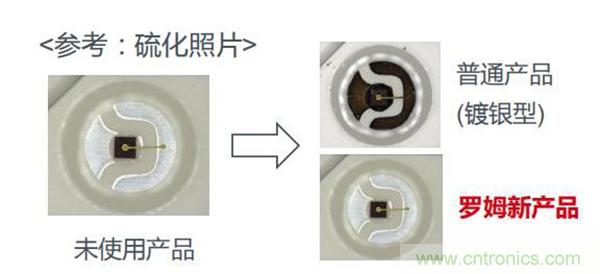

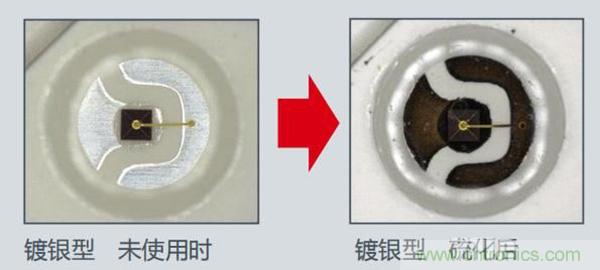

首先我們先看下以往的鍍銀型產(chǎn)品的硫化照片：

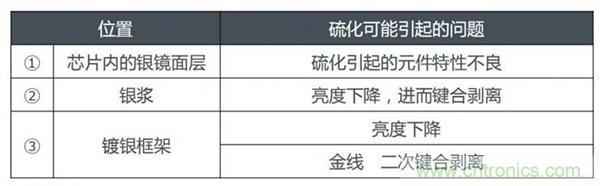

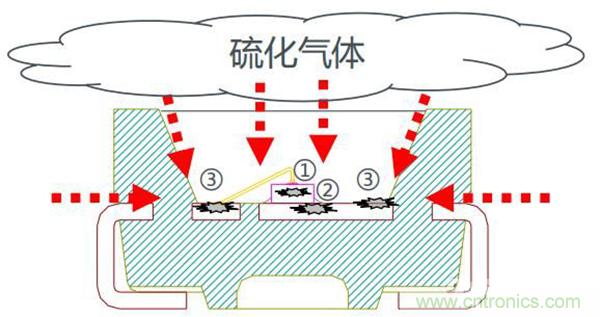

其中硫化氣體由密封樹脂/引線框架界面、引線框架/外殼界面、密封樹脂侵入，可能發(fā)生硫化的位置有4個位置：

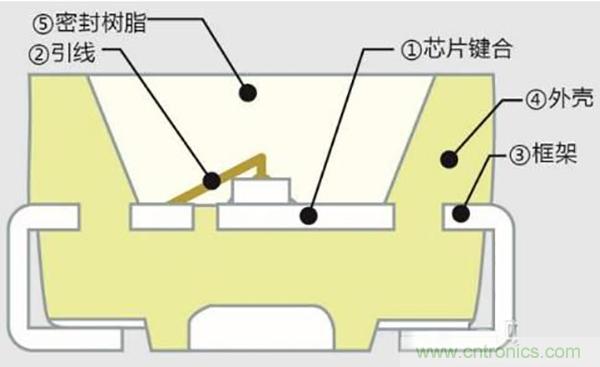

一直以來，存在元件晶片鍵合*2)所用的焊膏部位變黑導致LED發(fā)光強度降低的問題。但是，新開發(fā)LED的結構與部件，羅姆采用從元件到封裝的垂直統(tǒng)合型生產(chǎn)體制，芯片鍵合、引線、框架每個部位均可采取抗硫化措施。
ROHM利用從元件到封裝垂直統(tǒng)合型生產(chǎn)體制的優(yōu)勢，晶片鍵合采用金錫(AuSu)，引線采用金，框架采用金鈀(AuPd)，實現(xiàn)了完全無銀化，從而使產(chǎn)品同時具備高亮度與優(yōu)異的抗硫化性能。

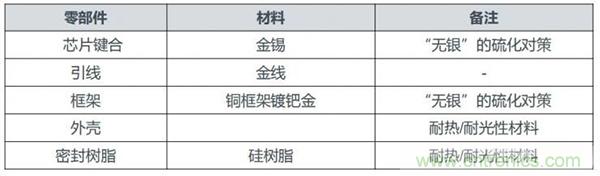

ROHM新產(chǎn)品和普通產(chǎn)品對比如下：
通過對比得出ROHM新產(chǎn)品的優(yōu)勢：一是能保持亮度，二保護芯片鍵合材料不受損壞，三無需其他保護對策。

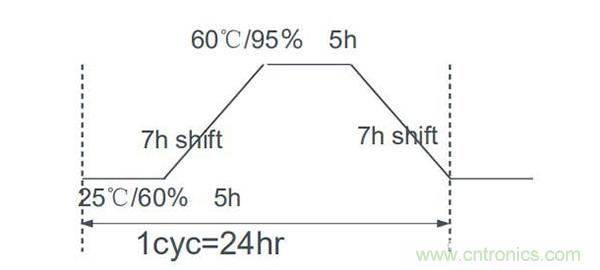

硫化試驗條件 ：

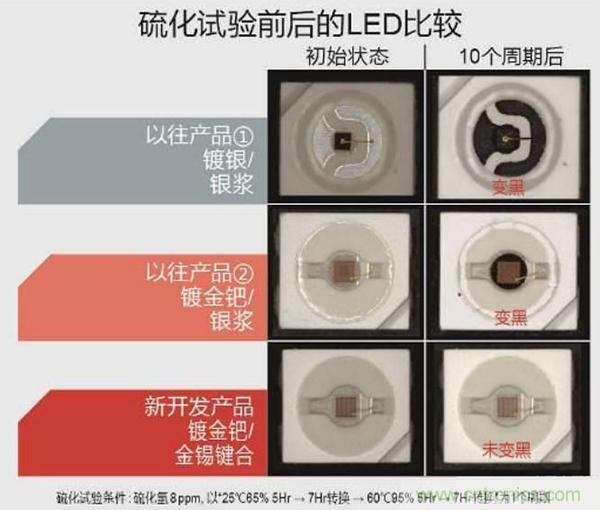

硫化試驗前后的LED比較結果：

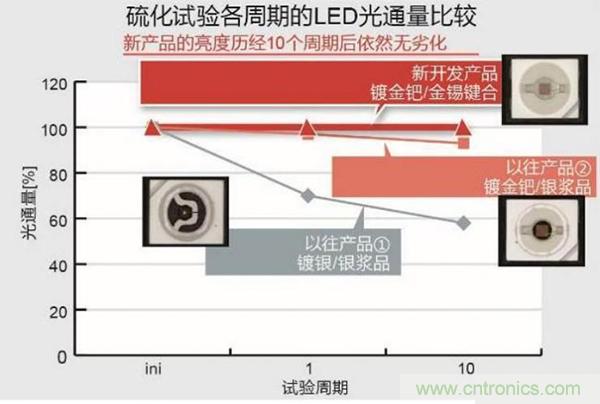

在硫化試驗中，以往使用鍍銀框架及銀漿的產(chǎn)品的光通量在一個周期(24小時)后為70%，10個周期后為60%，時間越長其光通量越低;而新產(chǎn)品可在10個循環(huán)(240小時)后依然保持幾乎100%的高光通量 。
據(jù)悉SML-Y18U2T初期面向汽車、摩托車等剎車燈，預計明年會得到量產(chǎn)，先行在日本車廠。另外，國內(nèi)工控、室外領域?qū)Υ水a(chǎn)品有很大的需求空間。
ROHM LED的60年發(fā)展歷程，源于獨有的生產(chǎn)技術和品質(zhì)管理
時光飛逝，回望自1958東洋電具制作所的成立(現(xiàn)羅姆半導體)，羅姆半導體已走過了60年的歷史。
羅姆兩大生產(chǎn)基地分別是總部(京都)和靜岡，京都以產(chǎn)芯片為主，一些元件工序、元器件、封裝開發(fā)、生產(chǎn)管理和制造技術都在京都，這款抗硫化LED即在京東研發(fā)。靜岡生產(chǎn)一些特殊的產(chǎn)品。而封裝有三個地方，岡山主要擔負新產(chǎn)品的生產(chǎn)和生產(chǎn)管理的統(tǒng)籌;組裝工序分布在中國的天津和馬來西亞。芯片，馬來西牙生產(chǎn)。
羅姆LED的優(yōu)勢源于獨有生產(chǎn)技術和品質(zhì)管理，LED的產(chǎn)品特色如下：
小型化：業(yè)界最薄封裝，利用ROHM獨有的生產(chǎn)計劃實現(xiàn)元件薄型化，通過減少金錢的環(huán)路實現(xiàn)0.2毫米的業(yè)界最薄高度。

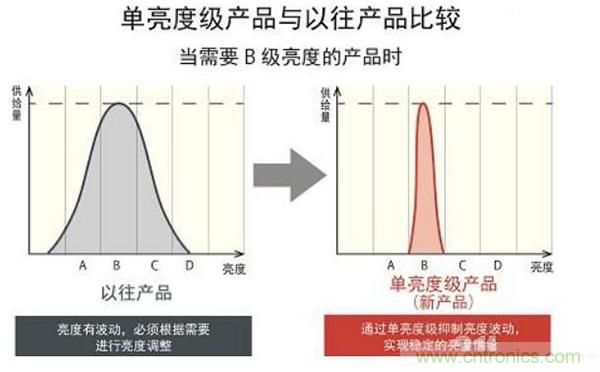

單亮度等級： 羅姆將ABCD即紅藍黃白的亮度更細分化，可從一般市場中的赤橙黃綠青藍紫細到17種顏色。
通用色彩：考慮到色覺多樣性，羅姆會做出特殊的色段供色弱者識別。
抗硫化產(chǎn)品：3528尺寸的抗硫化性能更加優(yōu)異。
小結
在未來3-5年，隨著技術的成熟和成本的下降，LED在通用照明領域市場滲透率將進一步提高，并且汽車照明、小間距LED顯示屏等應用的繼續(xù)拓展有望迎來LED行業(yè)新一輪爆發(fā)。
羅姆憑借其專注于小型化、薄型化、創(chuàng)新化的產(chǎn)品特點，以及這家公司對高品質(zhì)的追求和垂直統(tǒng)合型生產(chǎn)體制的實行，必能源源不斷地為市場帶來新的突破。
