在電網中，我們通常說的三相電壓不平衡度是指三相系統中三相電壓的不平衡程度，用電壓或電流負序分量與正序分量的均方根百分比表示。在電能質量測試的時候，我們不但可以通過矢量圖來觀察三相上的電壓、電流值得大小，還能評估三相不平衡度。就如同下圖的三腳架，可有控制好了每一個支架的長度，才能夠保持好平衡。

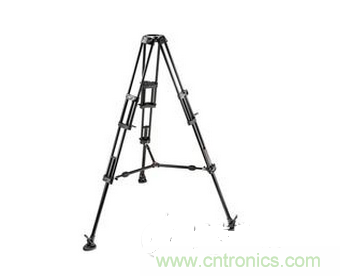

圖1 平衡支架



我國目前執行的GB/T 15543—2008《三相電壓允許不平衡度》規定電網正常運行時，負序電壓不平衡不超過2%，短時不超過4%。接于公共連接點的每個用戶引起該點負序電壓不平衡度允許值一般為1.3%，短時不超過2.6%。這樣電能實際的情況就可以在具體測試項目上直觀的體現。

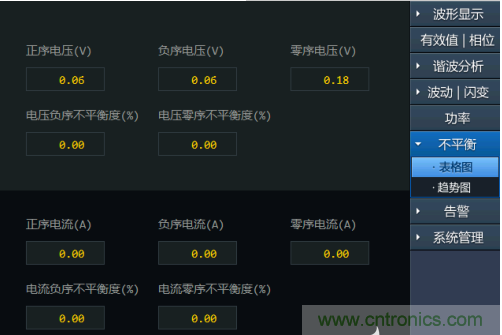

圖2 不平衡界面



這里就存在我們需要監控的測試項目：正序電壓、電流，負序電壓、電流，零序電壓、電流，以及電壓電流負序不平衡度，電壓電流另需不平衡度。尤其是在電機的三相不平衡所表現出來的害處是最明顯的。效果圖如圖3所示。

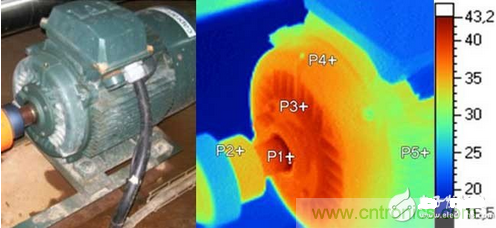

圖3 危害電機



在電機負載較多的電路中，三相電機輸入電壓信號，須滿足一定的平衡度，如果三相不平衡，則可能會引起繼電保護誤動、電機附加振動力矩和發熱、電機轉速不均勻、電控制設備紊亂、零線電流過大等現象，嚴重會造成電機損壞。由于發熱，電動機絕緣的壽命將會降低一半，若某相電壓高于額定電壓，其運行壽命的下降將更加嚴重。

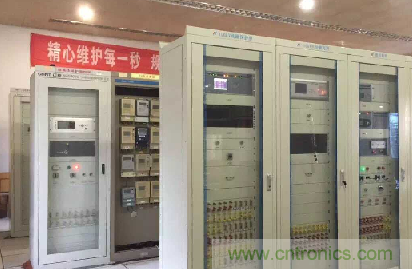

圖4 E8000配電柜



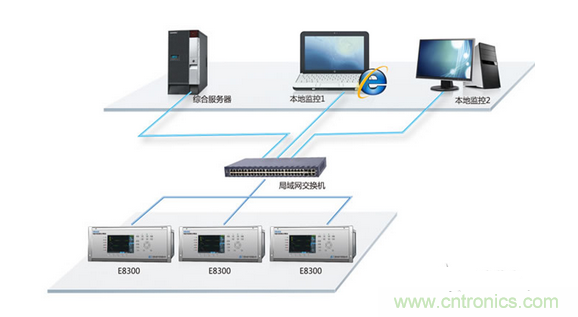

為此在三相四線制的低壓網絡運行中，應經常測量三相負荷并進行調整，使之平衡，這是降損節能的一項有效措施，對于輸送距離比較遠的配電線路來說，效果尤為顯著。廣州致遠電子股份有限公司的E8000系列電能質量在線監測裝置，對于電力系統來說，網內電能質量的在線監測意義重大，可以使電力公司實時了解電網從發電、變電、配電、用電過程中的詳細電能質量信息，及時發現故障隱患，提前治理整頓，使電網、設備優化運行，降低維護成本。致遠電子自主研發的電能質量在線監測裝置系列產品依靠卓越的性能，目前已通過廣東、廣西、華東、四川等多省電科院權威認證。



l 通過全國多省電力科學院權威認證



l 完全符合IEC61000-4-30A級標準



l 完全滿足所有電能質量參數的采集和記錄



l 支持IEC61850、MODBUS、103通訊規約



l 支持PQDIF、Comtrade標準化數據格式
