【導讀】市面上去買個變換顏色的電子產品也不便宜，那能不能自己制作呢？當然可以，小編這就教大家如何自己DIY一個可呈現1658萬種顏色的蛋燈，同時還能用隨便一個電視，DVD，或者錄像機的遙控器來遙控它。是不是很心動？

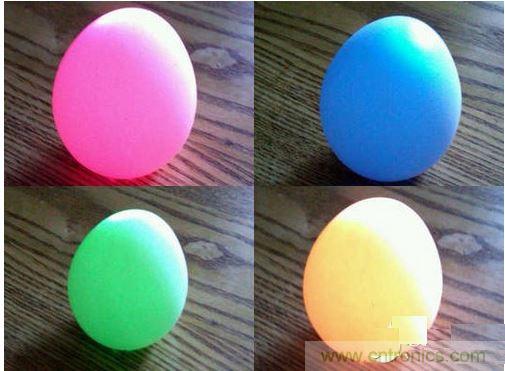

這個彩蛋能呈現出1658萬種色彩，更絕的是你可以用隨便一個電視，DVD，或者錄像機的遙控器來遙控它。
這個項目基于一個蛋殼里的RGB全色LED，隨機變色的來源是一個Atmel的ATtiny85(＄0.7249)單片機，用一塊Arduino板燒寫的程序。單片機通過一個接收頭和外面的遙控器通信，這個晶體管對紅外遙控用的波長和載波頻率特別敏感。

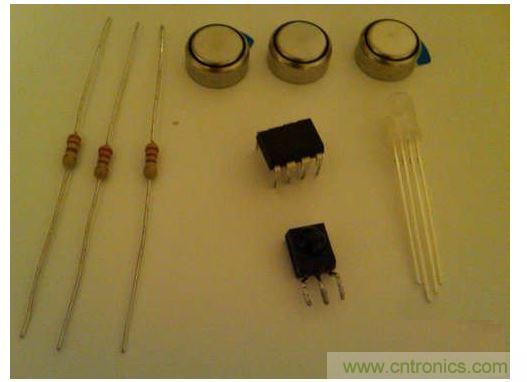

材料和工具
1個ATtiny85(＄0.7249)或者ATtiny45(＄0.6439)單片機1個共陽極RGB LED ，3個1/4W的220歐姆電阻，1個紅外接收頭，3個或者4個1.4V紐扣電池。
我用的紅外接收頭是從一個壽命到頭的錄像機前面板上拆下來的。如果其他的部件是郵購的話，搭車買一個更劃算。但是幾乎所有的部件手邊都有或者能從舊機器上拆到，這個我也不想例外。
電阻是給LED限流的，180歐到560歐的都隨意，但是記得弄三個一樣的。
如果你能找到的RGB LED是共陰極的話，不用說應該將共同的引腳連到地線上。我想代碼應該也能工作，但是會得到和共陽極LED不同的結果。
最后我給這個電路準備了4個紐扣電池供電，加起來5.4V。過去我通常用3V的電壓給ATtiny85(＄0.7249)和RGB LED供電（比如說CR2032(＄0.1463)鋰電池），但是紅外接收頭至少要求5V供電才能工作，所以沒辦法了。
[page]
單片機編程
我用的代碼和電路來自MIT high/low博客，在那里我學到了怎么用Arduino板給ATtiny(＄0.4040)燒寫程序。我用的是ATtiny(＄0.4040)系列而不是板上的ATmega328(＄1.6417)，因?yàn)锳Ttiny(＄0.4040)系列的體積要小不少，所以才方便放進蛋里。這個芯片業比較便宜，用來做一次性的制作也不會心疼。

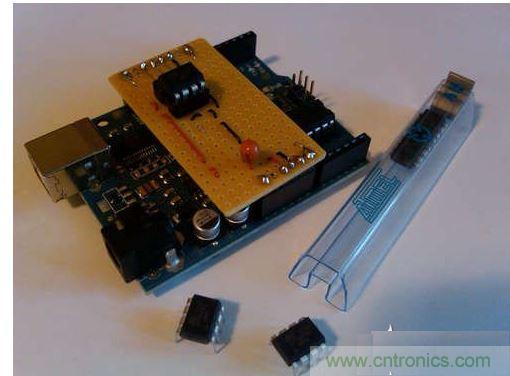

我把編程板和萬能板組合在一起用，這樣比較省事。但是你也可以全部用面包板和插線搞定。下面是來自MIT的教程，告訴你下載安裝程序之后如何將ArduinoISP 的程序加進Arduino IDE.工程并下載到單片機里。
1．將Arduino板連接電腦，然后在示例菜單中打開ArduinoISP sketch；
2．在面包板上或者ISP板上將ATtiny(＄0.4040)芯片連接到Arduino板；
3．在Arduino IDE里打開一個新窗口，將彩蛋的程序粘貼進去；
4．保存程序；
5．從IDE軟件的菜單里，選擇Tools(＄11.9700)》Board》“ATtiny85(＄0.7249)（w/Arduino as ISP）”；
6．下載燒寫程序到ATtiny(＄0.4040)里。
[page]

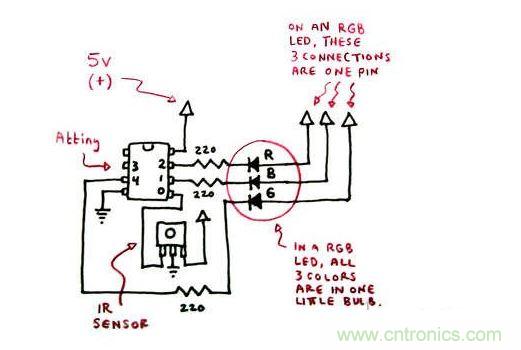

電路

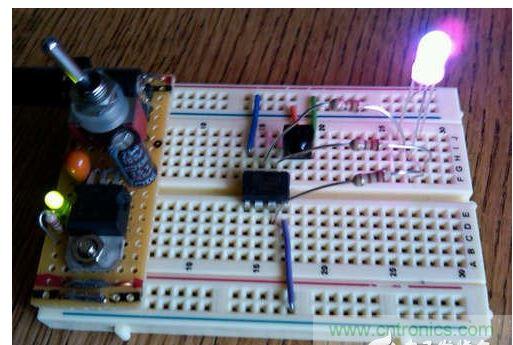

把ATtiny(＄0.4040)和其他的電路零件插到面包板上并且供給5V的電源，注意芯片的引腳編號，不要接錯了。注意實體芯片上的引腳號和編程時的IO口編號不一樣，看好電路圖。在面包板上搭好電路之后記得仔細檢查，這樣才能正確下載程序，并讓它以你希望的方式工作。
這個電路會對遙控器上的點擊做出反應，它使用接收頭探測38KHz的紅外光脈沖。這是紅外遙控的編碼標準，并且大大增加了系統的靈敏度，使它能夠透過蛋殼感應到外界的遙控器。
我們并不真的要讀出這些脈沖里編碼的信息，所有的脈沖對電路來說都像是發令槍砰的一聲，然后就開始變色。紅外接收頭靠電池供電，然后將探測到的38KHz信號從OUT引腳輸出。當這個引腳和連接的ATtiny(＄0.4040)引腳處于低電平時什么都不會發生，但是當OUT引腳輸出高電平時，ATtiny(＄0.4040)就會隨機決定LED的顏色。
[page]
焊接組裝

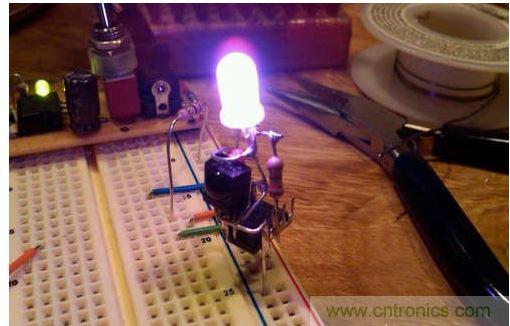

有時候這種做法被稱為折騰死甲蟲，因?yàn)樾枰袮Ttiny(＄0.4040)翻過來，然后在懸空的引腳上焊接。需要非常認真，確定在焊正確的腳位：芯片翻過來以后引腳的位置和正放著時剛好相反。
不要匆忙，耐心慢慢來。這些部件都怕熱，不要焊太久。最后都焊好以后，終于可以松一口氣了！
蛋殼制作

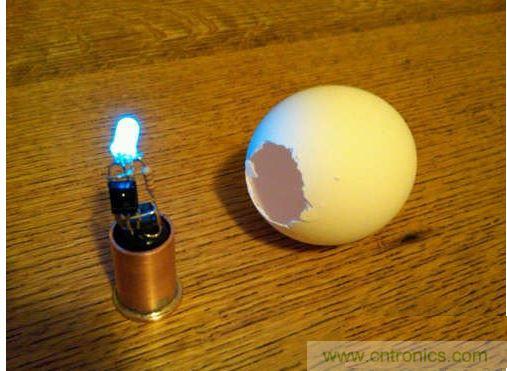

找一個白色的雞蛋，背刺它，不斷搖動把里面的蛋液甩出來——找個水池做這活。然后用剪刀小心地把洞口擴大一些。
為了讓整個電路有個底座，我把一小段銅管焊在一分錢上，然后把電池用膠帶纏好塞進管里。
[page]
按下遙控器

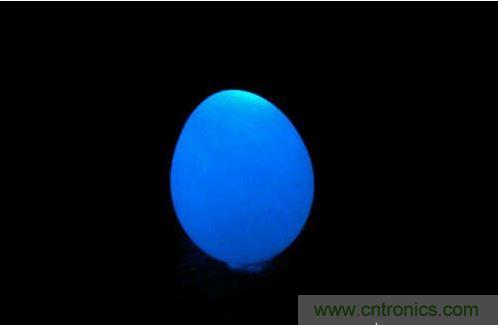

把蛋殼套在電路上，然后就可以把彩蛋放在電視機旁看熱鬧了。稍等一會兒之后它的顏色就會變得難以預料。
