超可靠的智能家電過壓保護電路設計
發布時間:2015-01-16 責任編輯:sherryyu
【導讀】本篇文章講解的是一款基于智能家電過壓保護電路設計,分享了該過壓電路保護設計的原理分析還有相應的元器件選擇,能夠很好的應付電網電壓突然升高等等特點。
電路原理:

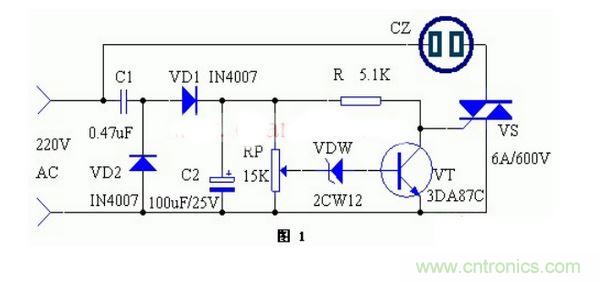

該裝置工作原理見圖,電容器C1將220V交流市電降壓限流后,由二極管VD1、 VD2整流,電容器C2擔任濾波,得到12V左右的直流電壓。當電網電壓正常時,穩壓二極管VDW不能被擊穿導通,此時三極管VT處于截止狀態,雙向可控硅VS受到電壓觸發面導通,插在插座XS中的家電通電工作。
該裝置工作原理見圖,電容器C1將220V交流市電降壓限流后,由二極管VD1、 VD2整流,電容器C2擔任濾波,得到12V左右的直流電壓。當電網電壓正常時,穩壓二極管VDW不能被擊穿導通,此時三極管VT處于截止狀態,雙向可控硅VS受到電壓觸發面導通,插在插座XS中的家電通電工作。
如果電網電壓突然升高,超過250V,此時在RP中點的電壓就導致VDW擊穿導通,VDW導通后,又使得三極管VT導通,VT導通后,其集電極—發射極的壓降很小,不足以觸發VS,又導致VS截止,因此插座XS中的家電斷電停止工作,因而起到了保護的目的。一旦電網電壓下降,VT又截止,VT的集電極電位升高,又觸發VS導通,家電得電繼續工作。
元器件選擇
R電阻5.1K1,RP電位器15K 選用多圈精密電位器1,C1金屬化紙介電容0.47uF 耐壓≥400V1,C2電解電容100uF/25V1,VD1、2整流二極管IN40072,VDW穩壓二極管12V 的2CW121,VT晶體三極管3DA87C、3DG12等1,VS雙向可控硅6—10A 耐壓≥600V1,CZ電源插座10A 250V1
該裝置的調試十分簡單,當電網電壓為220V時,調整RP,使VDW不擊穿,當電壓升高至250V,VT飽和導通即可,調試時用一調壓變壓器來模擬市電的變化更方便。
