單個電流環路如何驅動多串LED呢?
發布時間:2014-12-13 責任編輯:sherryyu
【導讀】本文講的單個電流環路驅動多串LED電路設計方案的妙處在于:如果某LED 串因某些原因而開路,流過余下LED 串的電流仍然保持恒定。用于開路的LED 串的PNP 及NPN 晶體管自動關閉,從環路移除了這串LED 的反饋電壓。開關穩壓器的總輸出電流將下降,但余下LED 串的電流仍將保持恒定。
在使用電流模式控制的多串LED 應用中,如果其中某串LED 發生開路故障,將會增加其他LED 串的電流,這將縮短LED 的使用壽命,因此,本文設計將介紹一種自動檢測LED 串開路并作相應調整的方法。LED 最好以恒流源來驅動。就要求較小電流的LED 應用而言,線性驅動方案就可以了。但在LED 要求更大電流時,就需要開關電源設計了。如果應用中僅有一個LED 串工作,控制就很簡單直接。但如果有多串LED,控制就變得復雜。例如,需要顧及的一項因素是:如果多串LED 中的某串LED 開路該怎么辦。如果使用電流模式控制,那么一般情況下,原本流經開路的那串LED 的電流這時就被迫分流到余下的LED 串中,增大了這些LED 串的電流,并縮短其使用壽命,而這種狀況并非好事。本篇設計將介紹一種自動檢測LED 串開路并作相應調整的方法。
不同于為各串LED 使用多個控制環路,我們可以通過在每串LED 底部增加一個感測電阻,僅使用一個控制環路。然后給感測電阻增設一些PNP 晶體管,而這些PNP 晶體管的集電極連接在一起,進而傳送至控制環路。還增加單獨的NPN 晶體管來與PNP 晶體管的基極串聯,從而在PNP 晶體管處于反向偏置時斷開電流通道。在LED 串開路時,會出現這種反向偏置工作;而PNP 晶體管的集電極上有反饋電壓時,其射極結會被拉至地電平。
當電流流過LED 串時,NPN 晶體管導通,相應地將PNP 晶體管的基極電阻拉至地電平,使其導通。這些PNP 晶體管的輸出連在一起,并傳送至開關穩壓器的反饋。如果兩個PNP 晶體管都導通,兩個感測電阻基本上就是并聯,提示環路它需要足夠的電流來驅動兩個LED串。

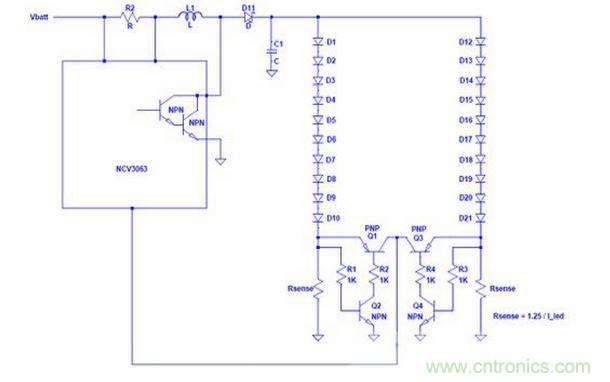

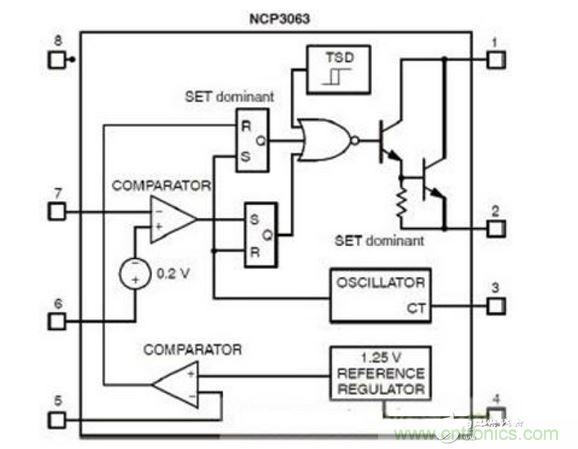

圖2:基于NCP3063 單個電流環路驅動多串LED
這種方案的妙處在于:如果某LED 串因某些原因而開路,流過余下LED 串的電流仍然保持恒定。用于開路的LED 串的PNP 及NPN 晶體管自動關閉,從環路移除了這串LED 的反饋電壓。開關穩壓器的總輸出電流將下降,但余下LED 串的電流仍將保持恒定。
這種方案的優勢是:實際上沒有限制在并聯上可以增加LED 串的數量。多串LED 之間的電流差異將主要取決于LED 本身的正向壓降。但即使存在正向壓降差異,統計顯示,隨著LED串長度增加,這些差異將迅速地向平均正向壓降收斂(converge)。其它差異因素包括感測電阻容限及PNP 晶體管飽和電壓。但在實際的實驗室測量中,這些因素已經被證明很輕微,而且人眼肯定不會感測到。
