電池用三節五號1800m A．h鎳氫電池，夏天不用陽光直接照射太陽板，在鞍明亮處即可充電。交流充電提供4. 3V充電電壓，約350mA充電電流。假如使用三節五號鎳鎘電池，限流電阻Ri應改為8～iori，以減小充電電流，避免損壞電池。消防應急燈被廣泛安裝于公共場所的走廊、消防通道內，屬于消防專用設備。市場上眾多的消防應急燈具都是由消防公安都門監制的產品，品種繁多，但功能基本一樣。當市電停電時，梢防應急燈自動點亮，來電時自動熄滅。

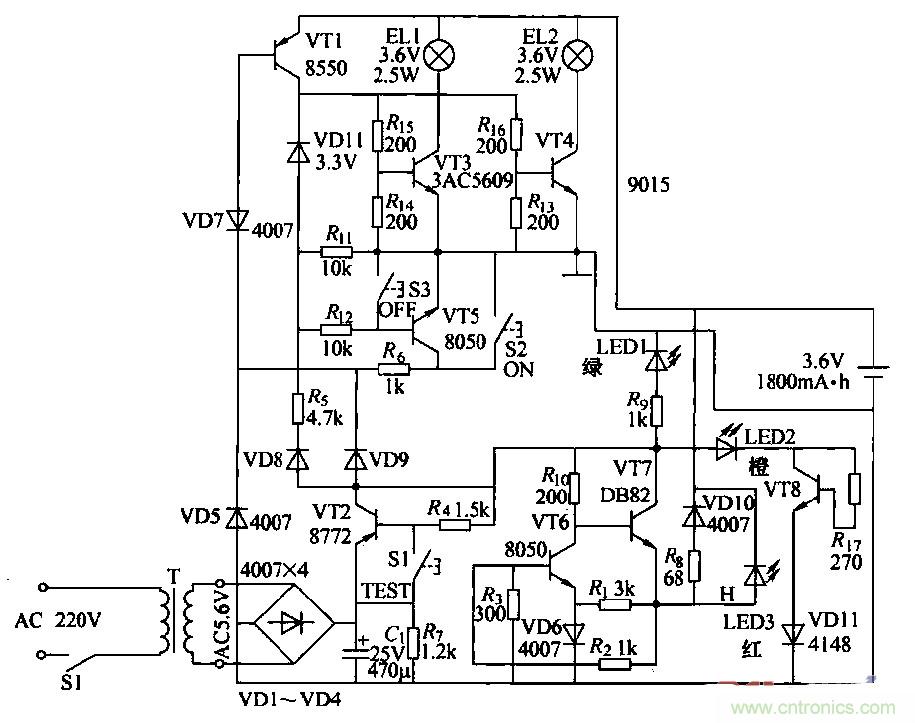

消防應急燈作為一種備用照明設備，在燈具內裝有停電時提供電源的蓄電池，在有市電供電的情況下給電池充電。由于長時間與220V交流電源并聯在一起工作，所以易出故障。出于屬于專用產品，大多數不提供電路原理圖。本圖是根據實物繪測的奇輝GF-066型全自動消防應急燈電路。

(1)電路組成電路如圖所示。由電池充電電路、燈控制電路、電源電路和故障指示電路組成。照明燈泡是EL1、EL2（2+5W/3.6V螺旋式燈泡）。電池是3.6V／1800mA．h的鎳鎘可充電電池，在停電時可提供功率為2×2. 5W，照明時間不少于lOOmin。在電路中設有三個輕觸自恢復式按鍵：S3（OFF芙）、S2 (ON開)、Sl (TEST)試驗。三個不同顏色的狀態指示燈．LED3（H紅色）表示充電，LED2 (W橙色)表示電路故障，LED1（L綠色）表示外電供電。在外電供電的情況下，主供指示燈LED1亮，給電池充電時LED3亮。

(2)工作原理

①燈光控制電路：由VT3、VT4、VT5、VT7和鍵S2、S3構成，在無市電時，按一下S2（開）鍵．VT5飽和導通，VT5的集電極電流通過Rt。使VT7維持導通；VD11反向擊穿工作在穩壓狀態。VT5的集電極電壓給VT3、VT4提供偏置，使其導通。點亮EL1、EL2。當按一下S3（關）鍵時，VT7截止，撤除了VT5導通條件，燈關閉。

當有市電供電時，外電原經VD9使VD7反向截止，VT5無法導通，鍵S2和S3都不能控制燈El，l、EL2的開和關。停電后二極管VD7負極電位變?yōu)榱?。使其瞬間正向?qū)?，VT5飽和導通，構成點燈電路條件，EL1、EL2點亮。來電后VD7負極電位變高叉反向截止，VT5截止，燈滅（起到自動控制的作用）．燈控制電路中：VD7、VT7通過風工作在臨界狀態。開關鍵S2、S3只起到觸發作用。

②電訛充電電路：外電源經vr2、VT6、風、VD10對電池進行恒流充電，當有外電源供電時，充電流經RB、VDIO向電池充電，且使充電指示燈LED3點亮。

③電源電路：220V交流經變壓、整流濾波，由VT1集電極輸出4.6V直流電壓，主要提供給充電電路給電池充電，并經硒使LED1發光措示。

④試驗電路：當按住試驗按鍵Sl不放時，VT1截止，VD7負極電位變低而正偏導通，使VT5導通，滿足點燈條件，使LED1、LED2點亮。松開Sl鍵，燈隨即熄滅。試驗電路的作用是測試點燈電路是否正常。

⑤故障顯示電路：由VD13、VT8、R7和VD11組成故障指示電路，如果外電源電壓過高使VT8導通，LEDZ點亮．指示過電壓故障。
