近年來，隨著全球LED商業照明市場的興起，包括中國在內的眾多LED制造廠商紛紛將LED商業照明產品放在了市場開發的重要位置上。特別是由于近期日本、歐美等主要市場對LED照明產品提出了高效率、長壽命、高功率因數、靈活擴展、可調光等方面的要求，使得LED驅動IC及電源行業面臨著一次新的變革。因此在未來兩年，LED燈具的智能調光尤其是在商業照明中的應用比重將有望得到快速提高。

　　

當前面臨的主要挑戰在于LED光源價格在不斷下降，但驅動電子技術并沒有很大的革新，價格一直居高不下，成本上有壓力。其次，由于LED照明多采用電流驅動模式，而現有的調光器多是電壓調光，所以在兼容性方面的挑戰也相當大。此外，電源的輕薄化趨勢也要求LED驅動器要有更小的體積。而作為消費者，LED照明產品需要借助驅動IC調光技術提供給消費者獨特的感官體驗。

　　

據調查分析報告，美國市場目前對調光產品需求較大，幾乎100%都是調光產品。歐洲市場少一點，但也占較大比例。此外，智能LED燈泡今年有可能會出現大規模商用。而這其中絕大部分調光產品都是配合可控硅調光器使用的。因此針對可控硅調光的LED照明產品的研究就顯得很有意義。

　　

　　

分析傳統白熾燈、鹵素?zé)舻日{(diào)光系統，因?yàn)榕cLED燈相比，白熾燈和鹵素?zé)羰羌冏栊云骷?，這也就意味著它的電流波形和電壓波形永遠是一樣的，當采用可控硅來調光時，輸入電壓波形因可控硅導通角度變化而偏離正弦波，也就是改變輸入電壓的有效值，就可以實現調光的目的。

　　

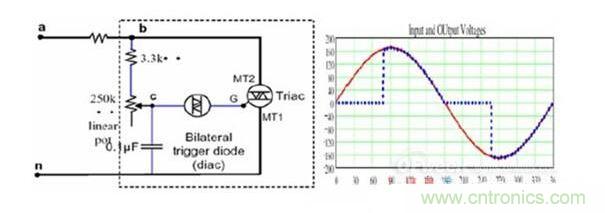

其電原理圖如圖1所示。虛線部分就是安裝在墻上的可控硅調光開關。a-b之間的電阻就是白熾燈負載。所以可控硅開關直接與負載是串聯的。

圖1 可控硅調光的電路圖和波形圖

　　

可控硅電位器中帶一個開關，接在n的輸入端，用于控制燈的開關?？煽毓鑼?dǎo)通過程中，改變其內部可調電阻的分壓比，改變其導通角，就可以改變其輸出電壓有效值，從而實現調光功能。除了可控硅以外，還有晶體管前沿、后沿調光技術等，基本原理都差不多。

　　

在用可控硅調光時，還是會存在如下的一系列問題。

　　

(1)調光過程中，隨著內部導通角的變化，輸入電壓正弦波被可控硅破壞了，從而降低了功率因素值(PF)，通常PF低于0.5，而且在調光時，隨著導通角越小，功率因素值越來越低(1/4亮度時只有0.25)。

　　

(2)如上，輸入電壓正弦波被破壞了，非正弦的波形加大了諧波系數。

　　

(3)LED驅動電路中輸入非正弦的電壓波形會在線路上產生嚴重的干擾信號(EMI)。



(4)調光過程中在低負載時很容易因?yàn)榫S持電流不足而出現不穩定現象，解決措施是必須加上一個泄流電阻。通常情況下這個泄流電阻至少要消耗1-2瓦的功率，這就降低了恒流源電路的效率。

　　

(5)在使用可控硅調光電路對白熾燈調光時，當輸入端的LC濾波器與可控硅產生振蕩時，由于白熾燈的熱慣性，人眼根本看不出這種振蕩。而當可控硅調光電路與LED驅動電路配套使用時，會產生音頻噪音和閃爍，這往往是不可接受的。

　　

　　

照明市場發展至今，盡管可控硅調光存在著諸多的缺點和問題，但是，因其發展歷史悠久，技術成熟穩定，已經和白熾燈還有鹵素?zé)敉昝赖慕Y(jié)合起來，占據了很大的調光市場。在絕大部分區域的調光場所，這些已經安裝了可控硅調光的白熾燈或鹵素?zé)舻牡胤剑M(fèi)者已經在墻壁上安裝了通向燈具的兩根連接導線，同時也在墻壁上安裝了可控硅調光器的開關盒以及旋鈕。對于消費者來說，如果能夠只是單純的更換燈頭上的白熾燈或鹵素?zé)?，而不用去更換墻壁上的可控硅開關或者另外的去增加連接線的數目，那是比較簡單的方案，也是比較為普遍消費者所能夠接受的一種做法。這就意味著LED照明產品真正如果想要去完全取代替換白熾燈和鹵素?zé)魺艟咴诤涂煽毓枵{(diào)光器配合的可調光應用場合，那就必須要與可控硅調光兼容。這也是目前LED驅動IC的開發設計人員所共同需要面對的一個難題。如何針對可控硅調光以及LED特殊的驅動方式，開發出合適的IC顯得那么重要。

　　

目前為止，很多大芯片公司都推出了專門與現有可控硅調光相匹配兼容的芯片以及解決方案，但是，目前這些解決方案還是會存在些不足。同時，兼容可控硅調光的LED目前還是在市場推廣中受限制，市場接受度還不是那么高，原因如下：

　　

(1)可控硅技術發展至今，已經是一個具有半個多世紀的陳舊技術。它具有很多如前所述的缺點，是一種早該淘汰的技術。社會發展需要一種更加先進、更加智能化的產品來替換它。

　　

(2)目前兼容可控硅調光的LED驅動IC，很多自稱具有PFC，可以實現較高的功率因素，實際上它只改善了負載的功率因素，使整體電路看上去更加接近純阻性，而實際上并沒有改善包括可控硅在內的整個系統的功率因素。

　　

(3)如上所述，為了保持可控硅的維持電流不足，很多兼容可控硅的LED調光系統都需要額外加上泄流電阻，從而增加損耗，使得LED調光系統的整體效率都十分低下，這就完全損壞了LED的高能效的初衷。

　　

(4)目前可控硅調光LED系統市場發展參差不齊，真正完全匹配兼容所有可控硅調光器的LED驅動基本上沒有，這無形中增加了很大的開發任務。此外，真正匹配所有可控硅調光器的LED驅動還有待長時間的可靠性驗證。

　　

(5)安裝可控硅調光的白熾燈和鹵素?zé)羲嫉谋壤坏饺f(wàn)分之一，而在墻里安裝可控硅開關的比例在可控硅調光的燈具里連萬分之一都不到，因?yàn)榻^大多數安裝可控硅調光的都是臺燈、床頭燈、立燈。更何況市面上有幾十種不同規格的可控硅和晶體管調光開關，實際上所開發的IC根本不可能兼容所有的可控硅開關，而只能兼容其中的一小部分。

　　

(6)LED是一種全新的創世紀的技術，它有著無可比擬的優越性。面對日益成熟的可調光LED照明產品市場的需求，可控硅調光LED驅動的開發需要持之以恒的進行。

　　

由于可控硅調光器廣泛使用于白熾燈等傳統照明市場，簡單容易被消費者所使用，符合人們的使用習慣。所以推廣LED可控硅具有很好的市場前景。然而，在目前絕大多數LED調光的應用場合，可控硅調光在電路的功率因數、調光閃爍等調光性能和造價等方面還需進一步做出努力，以擴大可控硅調光在LED照明調光的應用范圍。
