驚!牛人打造智能無線供電臺燈的“細枝末節”

發布時間:2014-10-17 責任編輯:sherryyu

【導讀】普通的無線供電電路都有一個共同的不足之處,一是傳輸效率不太理想,二是不論有無接收器在工作,發射部分都一如既往地向外源源不斷地發射能量。是不是很苦惱?一位高人幫大家解決了這些不足,來隨小編看看他是怎么做到的?

無線供電是一個很吸引人的制作課題,許多電子類雜志和論壇上都有關于制作無線供電電路的介紹,這些電路雖各有千秋,但都有一個共同的不足之處,一是傳輸效率不太理想,二是不論有無接收器在工作,發射部分都一如既往地向外源源不斷地發射能量,這是不能令人滿意的。

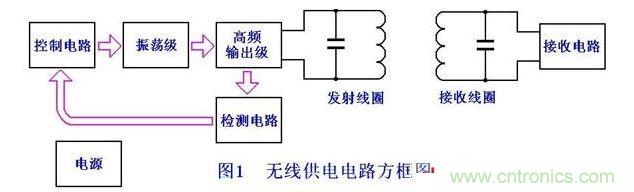

筆者所設計的這個無線供電裝置,除了傳輸效率比較高,它還有一個顯著的特點:能自動檢測有無接收部分工作,只有檢測到確有接收器在工作,它才會連續輻射無線電能,否則就始終只工作在低能耗的檢測狀態。其工作方框圖如圖1所示:
工作方框圖

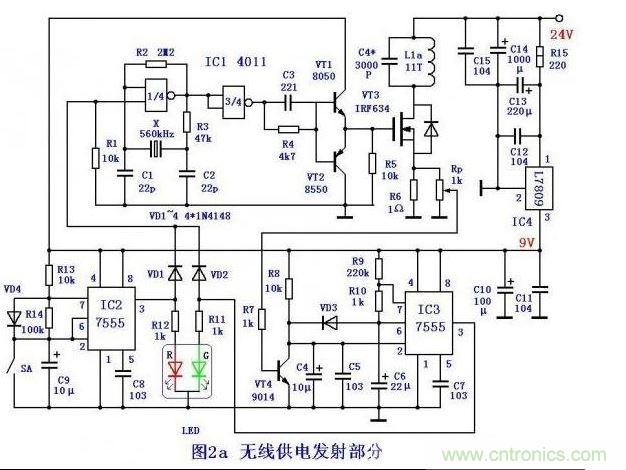

發射部分采用CMOS電路與場效應管的組合,這種組合不僅效率高,而且控制也簡單易行。發射線圈采用李茲線和蛛網式繞法,以取得較高的變換效率。電路見圖2a:
發射部分
[page]

工作原理:

1.發射部分

振蕩源由1/4個CD4011和遙控器用的晶體組成晶振電路,實測振蕩頻率為560kHz,這個頻率對收音機的中波段有兩處干擾:560kHz和1120kHz。因手邊沒有更合適的晶體選擇,也只好將就了。

4011是一個2輸入端與非門,所以電路能否工作還取決于另一個輸入端的電位,此輸入端的電位由IC2(555電路)的狀態決定, IC2輸出占空比約等于1/10的方波,所以使高頻振蕩電路的工作與間歇時間比也等于1/10。

4011的另3個與非門并聯起來作為推動級,把振蕩與輸出級隔離開。為了能在小功率的推動下也能輸出足夠大的高頻功率,輸出級選用場效應管IRF634,場效應管是一種電壓控制器件,原則上不消耗激勵功率,但它的極間輸入、輸出電容很大,有幾百pF,如果直接接到4011的輸出端,會因?yàn)镃MOS門電路的輸出電流很小而使波形的上升時間和下降時間變大,而導致效率下降。所以我還在CMOS門電路的后面加了一對互補的三極管,此互補管接成射極輸出,具有極小的輸出電阻,可以使方波的上升和下降時間大大減小。實踐證明,加上了這級電路后效率有了明顯提高。而且,使空載和有負載時的電流有顯著的區別,這就為無線供電的智能化提供了簡單可靠的檢測依據。

在沒有負載時,也就是說,無線供電的接收部分沒有靠近發射線圈時,VT3的源極電流很小,R6上的電壓降還不足以使VT4導通,所以IC3的第2腳上沒有觸發脈沖,第3腳上也沒有高電平輸出;一旦接收部分靠近了發射線圈,從發射級接收了足夠的能量,于是使得VT3的源極電流增加,R6上也產生了足夠大的電壓,能夠推動VT4導通,在VT4的集電極產生了幅度足夠的負脈沖,驅動IC3使之輸出高電平。此高電平通過VD2再送到晶振的控制端,使其工作在連續振蕩狀態,這樣就完成了負載檢測的任務。

我們說這個電路是智能無線供電電路,其原因就是它能自動檢測有無負載。沒有負載時它工作在間歇狀態以節約電能,一旦檢測到負載就工作在連續狀態,使其正常工作。

圖2中,Rp作為檢測靈敏度調節;LED為工作狀態指示(紅燈間歇閃亮為檢測狀態,綠燈亮為連續工作狀態);SA為維修開關,合上后,紅燈連續亮,輸出級連續工作,適于維修或弱負載時工作。

2.接收部分

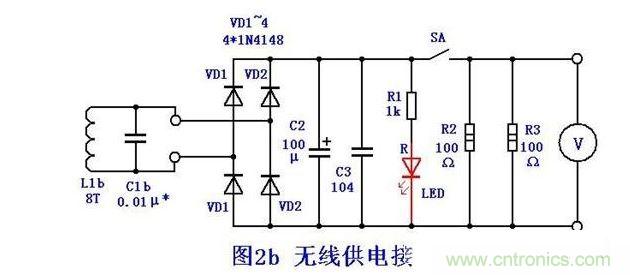

實際上任何一個具有接收線圈的裝置都可成為接收電路,這里只是給出其中一例,它可以實測接收部分的功率,也可以調整撤回路的諧振狀態,使之靈敏度最高。電路很簡單,就不再贅述原理了。電路見圖2b:
接收部分
如果不測試接收距離和檢測系統的轉換效率,也可不裝圖2b的電路。

剩下的DIY大家有興趣的就自己動手操作,做出來的童鞋別忘了分享給大家看看哦。
