大屏幕三大拼接技術的對比分析

發布時間:2014-09-01 責任編輯:echolady

導讀十多年來,國內拼接大屏幕市場在歷經了各種考驗與積淀之后依舊保持迅速發展的良好態勢,眾所周知,在大屏幕市場上占據主流地位的是PDP、DLP液晶拼接等三大拼接技術。繼PDP、DLP拼接技術之后大屏幕液晶拼接技術是興起的新興技術,憑借著大屏幕拼接技術的高清晰度、高亮度、高色彩飽和度、高對比度、高分辨率等一系列高畫質顯示優勢,被大屏幕市場高度贊揚和推崇,同時也被廣泛的應用安防、廣告?zhèn)髅?、娛樂文化、指揮中心、煤礦等眾多領域行業。


 大屏幕三大拼接技術之比較與分析

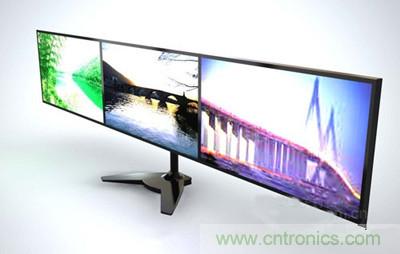

 圖解:大屏幕拼接


DLP的全稱為“Digital Light Procession”,中文意思是數字光處理,也就是說這種技術應用了數字微鏡晶片(DMD)來作為主要關鍵處理元件以實現數字光學處理過程。其原理是將通過燈泡發射出的光通過一個色輪將光分成RGB三原色,再將色彩由透鏡投射在DMD芯片上;以同步訊號的方法,把數字微鏡晶片的電訊號,將連續光轉為灰階,配合 、 、 三種顏色而將色彩表現出來,最后反射經過投影鏡頭在投影屏幕上成像。

DLP的技術原理上來說,具有以下優勢:

全數字化:DLP技術提供了一個可以達到的顯示數字信號的投影方法,這樣就完成了全數字底層結構。

精確的灰度等級:它的數字性質可以獲得具有精確數字灰度等級的精細的圖像質量以及顏色再現。

反射優勢:因?yàn)?nbsp;DMD 是一種反射器件,它有超過 60% 的光效率,使得 DLP 系統顯示更有效率。

無縫圖像優勢:由于采用背投方式,可使圖像100%投影屏幕全部,通過特殊處理的屏幕邊緣,使屏幕之間縫隙小于0.5mm,俗稱無縫拼接。

可靠性:DMD有效使用壽命可達十萬個小時。

當然DLP拼接也有它的缺點。由于DLP拼接的光源是來自于燈泡,導致它的功耗大,散熱量高,而且使用一段時間以后就會出現亮度降低,致使用戶必須不斷更換燈泡來保持最初的顯示效果,而且它的單元箱體較大,安裝時會帶來一些麻煩等等,給用戶的使用帶來不便。

不過隨著拼接技術的不斷發展,目前DLP拼接采用了LED光源之后的DLP拼接單元,不僅在使用壽命上得到了較大的突破,同時在色彩、功耗等方面都有了革命性的改變,讓DLP拼接繼續保持市場領先的優勢。

LCD的英文全稱為Liquid Crystal Display,LCD的構造是在兩片平行的玻璃當中放置液態的晶體,兩片玻璃中間有許多垂直和水平的細小電線,透過通電與否來控制桿狀水晶分子改變方向,將光線折射出來產生畫面。因?yàn)橐壕Р牧媳旧聿⒉话l(fā)光,所以在顯示屏兩邊都設有作為光源的燈管,而在液晶顯示屏背面有一塊背光板(或稱勻光板)和反光膜,背光板是由熒光物質組成的可以發射光線,其作用主要是提供均勻的背景光源。背光板發出的光線在穿過第一層偏振過濾層之后進入包含成千上萬液晶液滴的液晶層。

液晶層中的液滴都被包含在細小的單元格結構中,一個或者多個單元格構成屏幕上的一個像素。在玻璃板與液晶材料之間是透明的電極,電極分為行和列,在行與列的交叉點上,通過改變電壓改變液晶的旋光狀態,液晶材料的作用類似于一個個小的光閥。在液晶材料周邊是控制電路部分和驅動電路部分。當LCD中的電極產生電場時,液晶分子就會產生扭曲,從而將穿越其中的光線進行有規則的折射,然后經過第二層過濾層的過濾在屏幕上顯示出來。

LCD是近幾年才發展起來的一種拼接技術,它最大的優勢在于,其具有低功耗、重量輕、壽命長、無輻射、畫面亮度均勻等,但LCD最大的缺點就是拼縫較大。和DLP只有零點幾毫米的拼縫是無法抗衡的。這也是目前液晶拼接只有占據中低端市場的關鍵因素。為了降低拼縫,減少拼縫給用戶帶來了的間隔感,液晶拼接廠商們一直以來也在不斷努力著。

近幾年來,液晶拼接單元拼縫,從最初的7.3mm,到6.7mm,再到2011年全新推出的5.5毫米的液晶拼接屏單元,不斷在拼縫方面獲得突破,掀起了一次又一次的液晶拼接潮。

PDPPlasma Display Panel的縮寫,中文名稱為等離子顯示板。PDP是一種利用氣體放電的顯示技術,它采用了等離子管作為發光元件,屏幕上每一個等離子管對應一個像素,屏幕以玻璃作為基板,基板間隔一定距離,四周經氣密性封接形成一個個放電空間。放電空間內充入氖、氙等混合惰性氣體作為工作媒質。在兩塊玻璃基板的內側面上涂有金屬氧化物導電薄膜作激勵電極。當向電極上加入電壓,放電空間內的混合氣體便發生了等離子體放電現象。氣體等離子體放電產生紫外線,紫外線激發熒光屏,熒光屏發射出可見光,顯示出圖像。當使用涂有三原色熒光粉的熒光屏?xí)r,紫外線激發熒光屏,熒光屏發出的光則呈紅、綠、藍三原色。當每一原色單元實現256級灰度后再進行混色,便實現彩色顯示。

相對于LCD技術而言,PDP拼接不但做到了,屏幕越大圖像的景深和保真度越高,同時其還避免了LCD技術中所遇到的響應時間的問題,而且PDP的拼縫目前已達3mm,要比LCD拼接小的多,雖然無法達到DLP拼接零點幾毫米的拼縫,但是對視覺效果的影響很小,而且PDP的屏體的是非常超薄的。簡單來說即是,PDP拼接技術,結合了LCDDLP兩大技術的所有優勢,并同時克服了他們的缺點。特別是近幾年,等離子技術克服了自身致命的缺點,“燒屏”現象以后,已經有越來越多的廠商開始向等離子市場進軍。

據相關資料顯示在當前三大主流大屏顯示技術中,DLP拼接屏的市場份額占到整體市場的48%LCD液晶拼接占到44%,幾乎趕上DLP的市占率,PDP拼接份額下滑,僅占6%,還有小間距LED點陣拼接屏占據2%;隨著三星、LG等廠商接連推出小拼縫的拼接屏,加之終端高清、超高清處理設備的推出,如歐帝推出的3.5mm拼縫的液晶拼接屏和16倍超高清方案(分辨率可達7680*4320)LCD液晶拼接屏市場發展?jié)摿Ρ粯I(yè)界看好。

液晶拼接相較于大屏幕市場的其他顯示屏液晶拼接屏產品豐富各種尺寸齊全有40”、42”、46”、4755”、60”等尺寸的DID液晶拼接窄邊系列、超窄邊系列等,可全方位滿足客戶的需要,可以根據項目需求任意組合、無限拼接滿足不同場所的需要。隨著拼接技術的發展,其拼縫瓶頸也逐步取得實質性的突破,如今年歐帝推出的極致3.5mm拼縫液晶拼接屏,充分保障了顯示畫面的完整性,具有大尺寸DLP背投和PDP等離子拼接單元的大畫面顯示優勢,同時也彌補了其存在的運輸安裝等一系列不可避免的問題。

其中,LCD拼接屏采用的液晶背光源壽命是背投燈泡的十倍,與投影的最顯著的優勢在于,BSR液晶拼接技術更加成熟,節電明顯;相對于DLPPDP,除了液晶拼接的高清晰度、高亮度、高色彩飽和度、高對比度、高分辨率,同時液晶的使用壽命是非常長的,而且功率較低,發熱量較小,故障率很低,性能穩定支持7×24小時不間斷工作,后期的維護成本低。
