一款降壓/升壓式LED恒流驅動電路設計
發布時間:2014-04-25 責任編輯:sherryyu
【導讀】本文為大家分享的是一款降壓/升壓式LED恒流驅動電路設計,該電路結構很簡單,但是成本低、電源電源轉換效率高和可靠性高,使用與維護方便。值得工程師們學習和采用。
某些電子設備和家用電器并不需要使用輸入與輸出完全隔離的開關電源。例如,直流電機的驅動電源,空調、無霜冰箱和微波爐中的穩壓電源 等,照明用LED的驅動電源本身就屬于隔離系統,因此可使用非隔離式開關電源供電,但要求這種開關電源的電路簡單、成本低、電源轉換效率高和可靠性高,使用與維護方便。Linkswitch TN系列產晶提供了7種非隔離的電路連接方式,考慮到對負載器件的安全性及LED需要恒流的供電 模式的特性,本設計選擇了第6種接線方式,即正端降壓升壓式(Buck-Boost)恒流驅動電路。

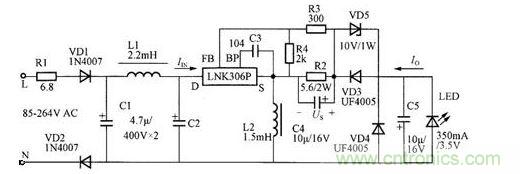

正端降壓/升壓式(Buck Boost)恒流驅動電路如圖所示。
如圖電路基本工作原理如下:輸入電路由可熔斷電阻R1、VD1、VD2、C1、CZ和濾波電感u組成;電源調整電路由LNK3OGP、儲能電感L2、VD3、R2 、C4和C5組成。當LNK306導通時,輸入電流I,經(LNK306)D→(LNK306)S→L2→C2(—)構成回路,將輸入電流IIN儲存在電感L2中(電 感電流按UI/LI,線性增加),極性為上正下負;當LNK306截止時,因電感電流不能突變(電感電流按UI/L1線性減?。?,極性為下正上負;L2 中儲存的能量經L2的下端(地)→LED(負載)→VD3→R2→L2的上端構成回路。VD3為整流管;C5是輸出濾波電容;R2為限流保護電阻;C4與 R2 并聯以消除雜訊干擾;VD4與VD5構成簡單的穩壓電路。負載電流r。在R2上產生的電壓降是Us=IOR2,Us經R3與R4分壓,在R4上得到的分壓電壓 作為反饋電壓給LNK306的FB端,F(xiàn)B端正常工作電壓是1.65V,可通過調整R3與R4分壓比來調整輸出電流的大小。LNK306的FB端根據反饋電壓的大小來控制內部MOSFET的導通時間,即通過跳過周期的方式來對輸出電流進行調節的。當輸出電流增加時,Io在R2上產生的電壓降也線性增加, 在R4上的分壓值也增加,因此流入引腳FB的電流IFB也會增加,若電流IFB>49μA,則隨后的周期將被跳過,直到IFB(49μA;反之相反。因此當負載減輕時將跳過許多周期,負載加重時跳過的周期減少。如發生輸出過載或短路故障時,Linkswitch-TN開關就進入自動重啟動階段,輸出功率降為POM×6%,從而限制了平均輸出功率。
本電路的構成非常簡單,包括LNK306在內僅有17個元件,主要元器件的選擇原則是:L2是儲能電感,采用帶鐵氧體磁芯的電感,以便降低成本和減小音頻噪聲,為使電感電流工作在CCM模式,電感量選為1.5mH。續流二極管VD3:本設計采用連續模式工作,要求trr≤35ns,UF4005屬于超快恢復二極管,其trr=30ns,能滿足工作模式的要求。反饋電阻R3和偏置電阻R4:由R3和R4構成的電阻分壓器應使引腳BB的電壓保持在1.65V,此電阻的精度直接影響到反饋電壓的高低,進而影響到恒流值,因此選±1%精度的電阻。
