【導讀】關于TFT，大家估計都是一知半解，更甚至的是沒聽說過。其實它廣泛的應用于液晶顯示器、手機、平板、顯示器等的屏幕上。也就是一種叫做“薄膜電晶體”來作為開啟和關閉像素的電氣轉換裝置。下面小編為大家好好科普一下這個薄膜電晶體TF的基礎知識。
相信大家對TFT這三個英文字母還是感到比較陌生的，就算聽說過，但對其也是一知半解。而TFT卻與何IT產品息息相關，說的顯示器、平板、手機、電視等等能夠用屏幕顯示的產品，都離不開TFT。而且很多用戶還會將TFT和液晶面板類型吳相混淆、那么TFT到底是怎樣的東西呢？今天筆者就來為您科普一下薄膜電晶體TFT的相關知識。
目前不論是液晶顯示器、手機、平板、顯示器還是電視機，它們的屏幕大多都采用的是“主動式矩陣” ，而這種結構采用一種叫做“薄膜電晶體”來作為開啟和關閉像素的電氣轉換裝置。而TFT指的就是這個“薄膜電晶體”。

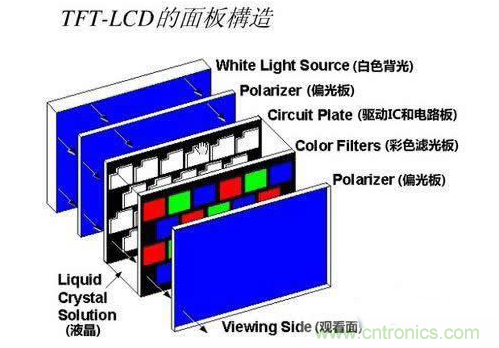

TFT—lCD的面板構成原理
TFT是指薄膜晶體管，每個液晶像素點都是由集成在像素點后面的薄膜晶體管來驅動，從而可以做到高速度、高亮度、高對比度顯示屏幕信息。TFT的每個像素點都是由集成在自身上的TFT來控制，是有源像素點。因此，不但速度可以極大提高，而且對比度和亮度也大大提高了，同時分辨率也達到了很高水平。
TFT驅動電流對像素電容充電
TFT位于液晶面板的下方玻璃基板中的像素驅動模組中，其形態為薄膜狀，與像素元件一起嵌入在這個驅動模組當中。通常而言，TFT的特征與半導體電晶體基本相同，其驅動電流對像素電容充電，并點亮像素的電器轉換裝置。
TFT-LCD面板可視為兩片玻璃基板中間夾著一層液晶，上層的玻璃基板是與彩色濾光片結合，而下層的玻璃則有電晶體鑲嵌于上。 當電流通過電晶體產生電場變化，造成液晶分子偏轉，借以改變光線的偏極性，再利用偏光片決定畫素(Pixel)的明暗狀態。
此外，上層玻璃因與彩色濾光片貼合，形成每個畫素(Pixel)各包含紅藍綠三顏色，這些發出紅藍綠色彩的畫素便構成了面板上的影像畫面。如果大家有什么好的建議和理解希望能夠多多交流，從而加深對薄膜電晶體TFT的理解。
