這款用高亮度發光二極管制作的樓道燈，它白天關閉，天黑后自動點亮。一年的耗電量不超過2度，使用壽命可達10年。
電路工作原理

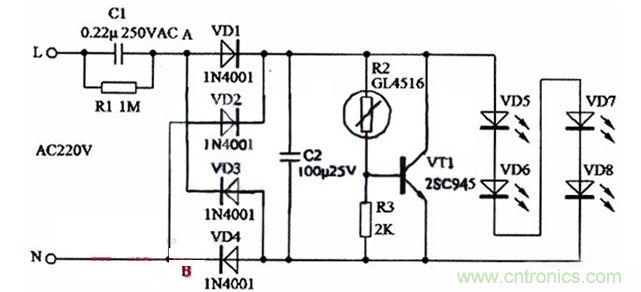

LED樓道燈的電路如下圖所示。電路由電容降壓電路、整流電路、LED發光電路和光電控制電路等部分組成。
220V交流電經電容C1、R1降壓限流后在A、B兩點的交流電壓約為15V，由VD1～VD4.進行整流，在C2上得到約14V的直流電壓作為高亮度發光二極管VD5～VD8的工作電壓，發光二極管的工作電流約為14mA。由于電容C1不消耗有功功率，泄放電阻消耗的功率可忽略不計，因此整個電路的功耗約為15×0.014≈0-2（W）。
為了進一步節省電能和延長高亮度發光二極管的使用壽命，電路中加入了由光敏電阻R2、電阻R3和三極管VT1等組成的光電控制電路，在夜晚光敏電阻R2的阻值可達100K以上，這時C2兩端的電壓經R2、R3分壓后提供給VT1基極的直流偏置電壓很小，VT1截止，對發光二極管的工作沒有任何影響；白天時，由于光電效應的作用，R2的阻值可減小到1OK以下，這時VT1導通并接近飽和，由于通過C1的電流最大只能達到15mA，由于VTl的分流，C2上的電壓可下降到4V以下。
因?yàn)槊總€(gè)發光二極管的工作電壓要達到3V以上才能開始工作，四個串聯就要達到12V以上，所以這時發光二極管不能正常發光。
那么，在VT1分流“短路”后，為什么電路的功耗反而變小呢？這是因?yàn)殡娙萁祲旱碾娐吩谳敵鲭妷翰惶叩那闆r下基本上可看作一個恒流源，其功耗與負載電阻成正比，在VT1分流使C2上的電壓下降后，相當于負載電阻減小，所以功耗就下降了。以A、B兩端的交流電壓下降到5V為例，假設C2上通過的交流電流達到15mA，這時電路的功耗約為5×0.015≈0.08（W）。因此以每天夜里平均點亮12小時為例，一年的用電量為：（0.2×12+0.08×12）×365≈1.2（kWh），即1.2度電。
[page]
元器件選擇和安裝
上圖中C1使用0.22μ 250VAC的金屬化聚酯薄膜電容器。R2使用CDS光敏電阻，型號為GL4516，其亮電阻（10Lux）為5～1OKΩ，暗電阻為0.6MΩ，也可以使用其它型號的CDS光敏電阻，當參數有差異時只要適當調整R3的阻值即可。VD5～VD8用額定工作電流為20mA的高亮度白光發光二極管。其它元器件參數見下圖中所示。
樓道燈可使用舊的節能燈改制裝配。把原來的燈管去掉，留下的孔正好作為發光二極管的出孔，由于出孔比較大，可用硬紙板在對應發光二極管的位置開四個小孔作襯底。裝配時不用重新制作電路板，可用原來的電路板進行裝配，留下4只整流二極管，把原來400V的電解電容拆下?lián)Q成100 μ 25V的電解電容，拆除電路板上的多余元器件，把樓道燈上的其它元器件利用原來的焊點進行搭焊。在圓型外殼的上部開一個孔作為光敏電阻的透光孔，便于外界的光線照射在光敏電阻上。
安裝好后接通電源，在室內正常光線下，若擋住光敏電阻的透光孔燈即點亮，拿開后燈即熄滅，說明燈的工作狀態是正常的。最后把燈安裝在所使用的樓道內，如果出現了白天光線稍暗時燈即點亮了，可適當增加R3的阻值；反之，如果到了晚上光線較暗時燈還不能點亮，可適當減小、R3的阻值。正常情況下是不需要進行調試的。點亮后的樓道燈。
