【導讀】閑來無事DIY了一個聲控LED旋律燈，5只LED會隨著音樂或是其它聲音的節奏閃動起來，把它放在音響附近，燈光就會隨著音樂起舞！DIY的材料很簡單，制作過程也不復雜，文中有詳細的電路圖，感興趣的朋友不妨也動手做一個吧！
一、DIY聲控LED旋律燈材料
●電源(3~5v)
●開關：1個
●針線盒：1個(有其他更好看的盒子也可以)
●led：5個
●MIC話筒：1枚
●電阻(4.7k1m10k)：各1個
●電容(47uf1uf):各1個
●三極管9014：2個
●熱熔膠(或ab膠)
●電烙鐵、焊錫
●實驗板(洞洞板)
●螺絲刀(或小電鉆)
●指甲剪

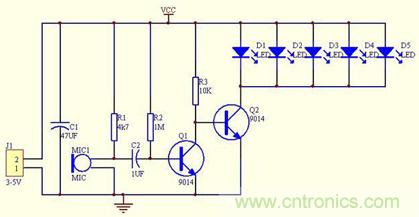

二、聲控LED旋律燈電路圖
電路原理：聲控LED旋律燈電路由電源電路、話筒放大電路、LED發光指示電路組成，電源采用兩節5號電池。MIC將聲音信號轉化為電信號，經C2耦合到Q1放大，放大后的信號送到Q2基極，由Q2推動LED發光，聲音越大，LED亮度越高。
[page]

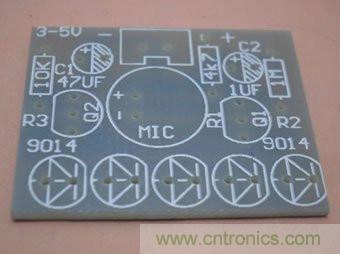

如果看不懂請看PCB板材 如下圖照著焊即可。
三、DIY之處理針線盒

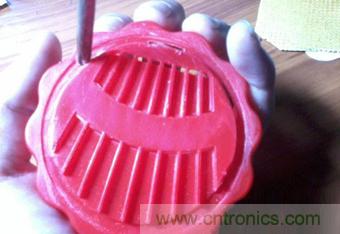

用螺絲刀在小縫中鉆洞使大小剛好和led燈的大小一樣。
[page]
四、DIY之處理led(并聯)

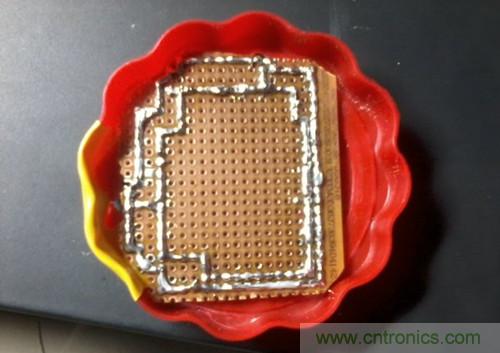

裁剪實驗板使其剛好在內部卡住。焊接LED燈使燈放在在剛剛打好的洞中焊接(并聯)。
五、DIY之焊接電路

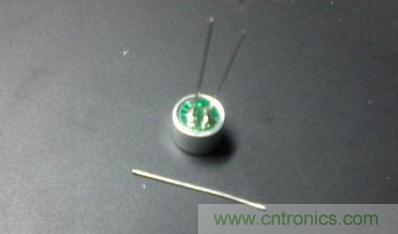

將剛才LED的角焊在MIC的觸點上，注意如圖，左邊為正，右邊有三個線的為負。

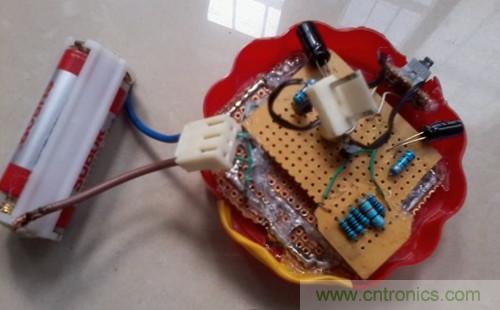

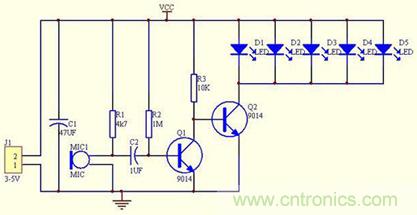

按照電路圖焊接電路。
安上開關，連接電源，大功告成！
