凌力爾特推出超300W的LED驅動器控制器

發布時間:2012-10-25 責任編輯:rexliu

【導讀】凌力爾特公司推出同步降壓型 LED 驅動器控制器 LT3763,該器件提供超過 300W 的 LED 功率。其 6V 至 60V 的輸入電壓范圍使該器件非常適用于種類繁多的應用,包括汽車、工業和建筑照明。

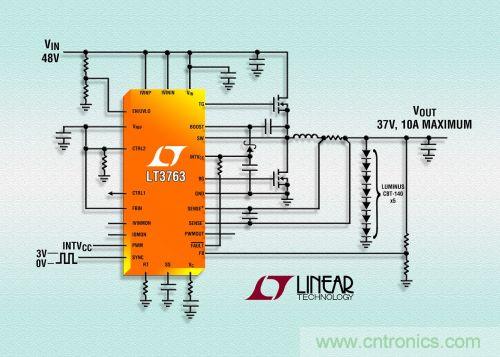

凌力爾特公司 (Linear Technology Corporation) 推出同步降壓型 LED 驅動器控制器 LT3763,該器件提供超過 300W 的 LED 功率。其 6V 至 60V 的輸入電壓范圍使該器件非常適用于種類繁多的應用,包括汽車、工業和建筑照明。類似地,其輸出電壓可以在 0V 至 55V 的范圍內設定,從而使該器件能驅動范圍很廣的單串 LED。LT3763 提供輸入和輸出電流監視器和限制,這準確地控制了輸入和輸出電流。類似地,LT3763 還提供準確的輸出電壓調節以及輸入調節,這對太陽能電池板等高阻抗源很有用。其恒定電流和恒定電壓調節使該器件非常適用于驅動高亮度 LED、電池充電和超級電容器充電等多種應用。此外,True Color PWM? 調光能力為 LED 應用提供寬至 3000:1 的調光范圍。LT3763 設計獨特,采用了 4 個控制環路,可監視輸入電流、LED / 輸出電流、輸出和輸入電壓,以提供最佳性能和可靠性。

LT3763 采用兩個外部開關 MOSFET,能以高達 96% 的效率提供從 5W 至超過 300W 的連續 LED 功率。±6% 的 LED 電流準確度確保恒定照明,同時 ±1.5% 的輸出電壓準確度提供幾種 LED 保護功能,還使轉換器能面向充電應用以作為恒定電壓 / 恒定電流源工作。LT3763 可按照應用要求運用模擬或 PWM 調光。此外,其開關頻率可在 200kHz 至 1MHz 范圍內設定,或同步至一個外部時鐘。其他特點包括開路 / 短路保護、C/10 檢測、輸入和輸出電流監視器、以及集成的故障保護。

LT3763EFE 采用 28 引線耐熱增強型 TSSOP 封裝,千片批購價為每片 4.45 美元。擴展工業溫度版本 (I 級) 的 LT3763IFE 也已供貨,千片批購價為每片 4.90 美元。此外,高溫版本 (H 級) 的 LT3763HFE 也已供貨,千片批購價為每片 5.15 美元。所有版本都有現貨供應。如需更多信息,請登錄http://me3buy.cn/bbs/viewthread.php?tid=202270&extra=page%3D1

性能概要:LT3763
• 準確地控制輸入和輸出電流
• 3000:1 True Color PWM 調光
• ±1.5% 的電壓調節準確度
•  ±6% 的電流調節準確度
• 6V 至 60V 輸入電壓范圍
• 高達 55V 的寬輸出范圍
• 控制負載電流熱量的控制引腳
•  輸入和輸出電流監視器與限制
•  開路、短路和 C/10 故障檢測
•  面向 LED 應用的 PWM 驅動器輸出
•  耐熱增強型 28 引線 FE 封裝

LT3763
