導讀：ADP1649是一款超小尺寸、高效率單路白色LED閃光燈驅動器，可在低光照環境下提高圖像和視頻質量。該器件集成了一個可編程1.5 MHz或3 MHz同步電感升壓轉換器、一個I2C兼容接口和一個1,000 mA電流源。由于這款驅動器具有高開關頻率，因而可以采用1 mm高、低成本、1 μH功率電感，電流源允許LED陰極接地，以改善散熱性能，實現低EMI和緊湊布局。
[member]ADP1649是一款用于高分辨率照相手機的超小尺寸、高效率單路白色LED閃光燈驅動器，可在低光照環境下提高圖像和視頻質量。這款器件集成了一個可編程1.5 MHz或3 MHz同步電感升壓轉換器、一個I2C兼容接口和一個1,000 mA電流源。由于這款驅動器具有高開關頻率，因而可以采用1 mm高、低成本、1 μH功率電感，電流源允許LED陰極接地，以改善散熱性能，實現低EMI和緊湊布局。
這款LED驅動器在整個電池電壓范圍內都具有極高的效率，可以最大限度地提高輸入電源到LED電源的轉換效果，并使閃光消耗的電池電流降至最低?？删幊讨绷麟姵叵蘖鞴δ芸砂踩厥顾蠰ED VF和電池電壓條件下的LED電流達到最大。
兩路獨立的TxMASK輸入可以在功率放大器電流上升時，迅速降低閃光燈LED電流和電池電流。I2C兼容接口支持定時器、電流和狀態位回讀編程特性，以實現工作狀態監控和安全控制。
ADP1649采用緊湊型12引腳、0.5 mm間距WLCSP封裝，額定工作溫度范圍為−40°C至+125°C的結溫范圍。

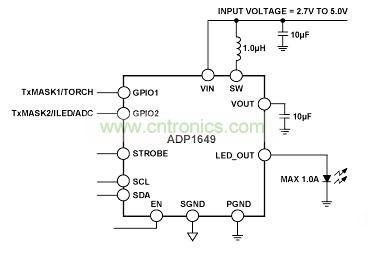

ADP1649功能框圖

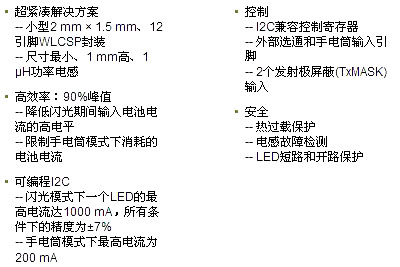

ADP1649特性
詳細內容可參考ADP1649數據手冊
