- 探討照明用LED驅動器解決方案
- 采用的電壓轉換拓?fù)?/strong>
- 采用內部檢測電阻和調光控制使該器件
作為固態光源的發光二極管(LED)的大量涌現，使白熾燈日益落寞。在過去幾年中，LED技術已經有了極大進步，在散熱、封裝和工藝技術方面的進步使得LED有了更高的亮度、更高的效率、更長的壽命和更低的成本。
然而，在能量轉換效率、熱量管理和生產成本方面，LED仍然有進一步提升的空間。例如，LED效率就已經獲得了極大的提高。LED的眾多改進源自現在能在芯片內更好地產生光，以及有更好的方法從芯片及其封裝中獲得光源。同樣地，20mA白光LED的售價已經大幅降低，這種LED剛推出時，批購報價為1美元。而目前有可能以不到30美分的批購價買到20mA的白光LED。
LED照明應用需求分析
當然，所有這些進步不僅促進了LED在不同應用中作為照明光源的使用，同時也刺激了對LED驅動器IC的需求。要了解設計和制造LED驅動器IC面臨哪些障礙，就必須了解白光LED要發光需要哪些條件。白光LED必須用一個恒定電流源驅動，這樣白色光點才不會變化(也就是亮度必須一致)。另外，既然白光LED是一個二極管，那么就必須克服它內部的正向壓降(Vf)。Vf隨著白光LED電流值的不同而不同，也會隨著溫度的變化而變化。一般情況下，在整個工作溫度范圍內，20mA白光LED的Vf在2.5V至3.9V的范圍內變化。大多數應用都使用多個白光LED，而且還可能將這些LED配置成并聯、串聯或串并聯混合形式。這意味著白光LED驅動器IC必須能夠?yàn)樘囟ㄅ渲玫亩鄠€(gè)LED提供足夠的電流和電壓，而且這種IC所采用的電壓轉換拓?fù)浔仨毻瑫r(shí)滿足輸入電壓范圍和輸出電壓與電流的要求。
LED的常見應用包括汽車和飛機儀表盤的顯示和指示、交通信號燈、手機、平板顯示器背光源、礦工燈、建筑和露天大型體育場照明等，而目前和未來幾年內，LED市場增長的最大驅動力來自平板顯示器的背光照明需求。這些顯示器采用LCD屏，用于電視機、導航系統、便攜式媒體播放器、數字廣告牌和計算機監視器。不過，采用LED面臨熱量管理的技術挑戰。盡管LED不像其它光源那樣輻射那么多熱量，但是根據輸出功率的不同，一些LED也許需要合適的散熱器，這樣光輸出才不會減少，壽命也不會縮短。例如，光輸出為25lm的高亮度LED一般所消耗的功率超過1W。這意味著白光LED驅動器IC必須以高效率進行轉換，這樣它才能不成為熱問題的主要成因。另外，在很多情況下都存在空間受限問題，LED驅動解決方案必須占板面積小，而且外形尺寸小。
以手機為例，今天大多數手機都有內置數碼相機，能夠拍攝高分辨率照片和視頻。相機性能的提高也導致對大功率白色光源的需求，相機在室內或在昏暗環境中需要使用這樣的光源，白光LED已經成為相機手機的主要光源。因?yàn)榘坠釲ED擁有多種現代手機設計師所希望的特點：尺寸小、高光輸出，能夠提供“閃光”和對“視頻”對象連續照明。目前已經專門為集成式相機照明開發了高輸出功率LED。
便攜式產品照明解決方案
盡管用大功率LED產生可見光很簡單，但是如果不對已有設計進行改進，要形成高性能電源和電流控制解決方案卻非常困難的。凌力爾特公司的LTC3454是一種新產品，專門用于在大電流相機照明應用中提高電源轉換效率和準確度，并優化對LED電流的控制。

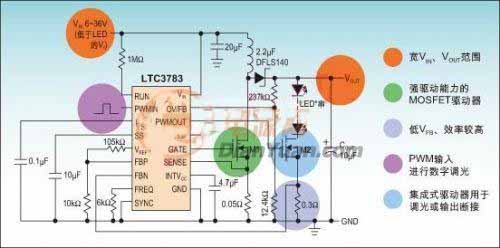

圖：基于LTC3783的大功率PWM LED驅動電路
LTC3454是一種同步降壓-升壓型DC/DC轉換器，為用單節鋰離子電池輸入以高達1A的電流驅動單個大功率LED而優化。該器件視VIN與LED正向電壓之間關系的不同，自動在同步降壓、同步升壓和4開關降壓-升壓模式之間轉換。在整個可用鋰離子電池電壓范圍內(2.7~4.2V)可實現高于90%的PLED/PIN效率。
幾乎所有由電池供電的便攜式產品都采用彩色有源矩陣LCD來顯示用戶所需的信息和數據。不過，制造商卻面臨著一種挑戰，即需要確保用戶在任何環境中都能從這樣的顯示器上看到信息。為了實現這個目標，制造商必須提供背光照明強度合適的彩色LCD。這種背光照明一般是由白光LED提供的。因而，產生緊湊、高效率和低噪聲的LED供電解決方案需求。
凌力爾特公司目前已經提供了大量白光LED驅動器IC解決方案。這些解決方案或者使用低噪聲無電感器DC/DC轉換器(更為常見的叫法是電荷泵)，或者使用DC/DC轉換器，這兩種轉換器的主要差別是是否需要電感器(磁性元件)。無電感器DC/DC轉換器非常適用于空間受限應用，在這種應用中，必須提供低至中等大小的負載電流。此外，這種轉換器采用小型封裝，需要非常少的外部組件，通常僅需要3個陶瓷電容器。大多數升壓型DC/DC轉換器都進行了專門設計，以便為白光LED背光照明提供高效率和恒電流驅動。
LTC3208是一種無電感器、大電流、軟件可配置的多顯示屏LED控制器，可以驅動17個LED。該器件含有一個1A的高效率、低噪聲電荷泵，為主、副、RGB、相機和輔助LED顯示屏供電。LTC3208具有高達95%的效率和I2C串行接口，給用戶帶來的益處有更長的電池壽命、簡單的2線微控制器接口等。LT3486是一種雙通道、1.3A白光LED升壓型轉換器，具有寬調光范圍，專門為用單節鋰離子電池以恒定電流驅動多達16個LED(每個轉換器驅動8個串聯的LED)而設計。
[page]
高亮度LED驅動解決方案
高端電視機、工業照明應用、汽車導航顯示屏和投影機的LCD TFT背光照明可能采用高亮度(HB)和超亮LED。這類LED常見的應用領域是儀表板背光照明、內部照明，以及很多轎車和卡車的剎車燈。豪華汽車制造商越來越多地利用最新的固態LED照明技術來提高未來車型的美感，用這些更輕、更小和更耐用的器件實現內部和外部照明。很明顯，與用白熾燈照明相比，LED有很多優點，例如LED有望降低長期成本并具有較長的壽命。
不過，以大電流驅動LED要求DC/DC轉換器準確調節電流，以確保一致的光強和顏色一致性并保護LED。此外，還有一個重大挑戰，即用可能低于、等于或高于負載電壓的電池電壓為1個或幾個LED串供電。另一個引起關注的問題是以大調光比高效率地對這些LED調光，與此同時還要在低亮度和高亮度時保持這些LED的顏色特性不變。最后，一個至關重要的要求是，DC/DC驅動器要高效率工作，尤其是在驅動HB LED時更是這樣，因?yàn)樗形崔D(zhuǎn)化成光的功率都轉化成熱量消耗掉了。
用汽車電池驅動LED時，要求DC/DC轉換器準確調節LED電流，以確保一致的光強和顏色一致性，并保護LED。此外，視LED的用途不同，DC/DC穩壓器還應該為特定電源要求而優化。這里的重大挑戰也是用可能低于、等于或高于負載電壓的電池電壓為1個或幾個LED串供電。需要關注的問題也是以大調光比高效率地對LED調光，與此同時在低亮度和高亮度時保持這些LED的顏色特性不變。DC/DC驅動器要以高效率工作也是至關重要的要求，尤其是驅動HB LED時，原因與上述相同，未轉化成光的功率都轉化成熱量浪費掉了。
LTC3783是一種電流模式、多種拓?fù)滢D(zhuǎn)換器，具有恒定電流PWM調光能力，適用于驅動大功率LED串和LED組。該器件采用專有技術，具有極快的PWM負載切換速度，而且無瞬態欠壓或過壓?jiǎn)栴}。LTC3783能以數字方式實現3,000:1的調光比(在100Hz時)，因?yàn)門rue Color PWM調光能夠保證白光和RGB LED的顏色一致性。使用模擬控制方式時，LTC3783還可實現100:1的附加調光比。這種調光能力很重要，因?yàn)槿搜蹖?duì)環境光線的微小變化極度敏感。這個通用控制器可用作升壓、降壓、降壓-升壓、SEPIC或反激式轉換器，以及用作恒流/恒壓調節器。無RSENSE工作模式利用MOSFET的接通電阻，無需電流檢測電阻，提高了效率。LTC3873的典型應用如下圖所示。
LT3475是一個雙通道36V、2MHz的降壓型DC/DC轉換器，用作恒流LED驅動器，每通道提供高達1.5A的LED電流。采用內部檢測電阻和調光控制使該器件非常適用于驅動大電流LED。LT3475可在50mA至1.5A的寬電流范圍內保持高輸出電流準確度，同時獨特的True Color PWM電路可實現3,000:1的調光范圍。
LT3475具有4V至36V的寬輸入電壓范圍，可調節從4節堿性/鎳鎘/鎳氫金屬電池和5V邏輯電壓軌到未穩壓的墻上變壓器和汽車電源系統的多種電源。其開關頻率可在200kHz至2MHz的范圍內設置，因此允許使用纖巧的電感器和陶瓷電容器，同時還可避開一些關鍵頻帶(如AM廣播頻帶)。LT3475可為驅動兩個或4個大電流LED組成非常緊湊的解決方案。
