- 使用了創新的ChipLED技術
- 具有130°的極寬視角
- 應用于尺寸更小的終端產品

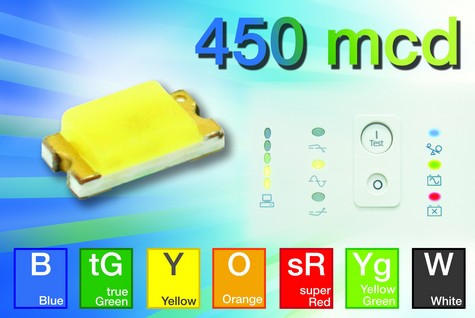

日前，Vishay（威世）宣布，推出一系列采用最小的SMD 0604封裝的超薄、超亮LED--- VLMx1300。新的VLMx1300系列LED使用了創新的ChipLED技術，為實現更高性能、設計更靈活、應用更強大但尺寸更小的終端產品鋪平了道路。0603 VLMx1300 LED可用于條件苛刻的環境中必須能可靠工作的小尺寸、高亮度的產品。
VLMx1300系列中的所有LED都安裝在1.6 mm x 0.8 mm x 0.55 mm的高可靠PCB板上，具有130°的極寬視角。顏色包括大紅、淺橙色、黃色、黃綠色、純綠色、藍色和白色。這些彩色LED使用超亮的AllnGaP和InGaN技術(根據顏色采用不同的技術)，在20mA正向電流和最高3.8V的正向電壓下，發光強度高達450mcd。藍色LED具有一個ESD防護能力高達8000V的保護二極管。在5mA正向電流和3.15V的最高正向電壓下，白色LED的最高發光強度達180mcd。下表列出了各個型號的性能特性。
|
器件規格表 |
||||||
|
型號 |
顏色 |
發光強度 |
IF |
技術 |
||
|
(mcd) |
||||||
|
最小 |
典型 |
最大 |
|
|
||
|
VLMS1300 |
大紅 |
18 |
54 |
- |
20 |
|
|
VLMO1300 |
淺橙色 |
45 |
90 |
- |
20 |
AlInGaP |
|
VLMY1300 |
黃色 |
28 |
- |
180 |
20 |
AlInGaP |
|
VLMG1300 |
黃綠色 |
18 |
35 |
- |
20 |
AlInGaP |
|
VLMTG1300 |
純綠 |
71 |
- |
450 |
20 |
InGaN |
|
VLMB1300 |
藍色 |
28 |
- |
180 |
20 |
InGaN |
|
VLMB1310 |
藍色 |
28 |
- |
180 |
20 |
InGaN |
|
VLMW1300 |
白色 |
45 |
- |
180 |
5 |
InGaN/黃色轉換器 |
VLMx1300 ChipLED系列的低外形、出眾的高亮度和可靠性，使得彩色LED成為鍵盤、導航系統、手機顯示屏、工業控制系統的顯示屏、給物品增添少許的彩色效果和交通信息顯示牌等背光應用的絕佳選擇。白色型號在手機和傳真機的背光照明、音響和視頻設備、辦公設備、室內外公告板，以及LCD、開關和標識符的平面背光等應用中也能夠很好地工作。
這些器件采用纏在直徑7英寸卷筒上的8mm卷帶包裝，按照發光強度和波長分裝，確保在終端產品上能得到一致的外觀效果。這些LED可采用紅外回流焊，符合RoHS指令2002/95/EC和WEEE 2002/96/EC。VLMx1300 LED無鉛，適用于無鉛焊。
新款ChipLED現可提供樣品，并已實現量產，大宗訂貨的供貨周期為八周。
