背投顯示技術正處于蓬勃發展時期，本文介紹了背投顯示技術的基本光路原理，以及當前技術背景下，幾種主要背投電視技術的應用和發展前景。并且對筆者所從事的LCOS背投領域做一下重點介紹。
1、背投顯示技術

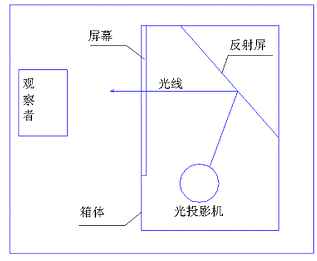

背投(RearProjector)的定義是相對于傳統的前投(FrontProjector)而言的。二者的主要區別在于圖像光線的來源方式。前投系統中，觀察者和投影機位于反射屏幕的同一側，投影機投射出的光線照射到屏幕后，再經過反射到達觀察者；而背投系統中，觀察者和投影機位于顯示屏幕的兩側，從投影機發出的光線照射到半透明的顯示屏幕上，部分透過后形成圖像，所以觀察者看到的是透射出來的光，其原理如圖1：
圖1：背投原理圖
通常人們提到的多媒體投影機主要是指前投影機，與它們相比背投影的優勢在于背投系統中投影機和屏幕是一個整體，用戶使用時無需進行光學調整，像使用普通電視機一樣簡單。此外背投系統中光學投影機封閉在一個箱體內，投射到屏幕上的光線不會受到外界光線影響，因此在較暗或較亮的環境下都可以完好地顯示圖像。正是基于這些原理產生了背投電視，由于采用的不同的投影機種類，背投技術可以分為CRT(陰極射線管)、LCD(液晶)、LCOS(硅基液晶)、DLP(數字光處理)等幾種。到目前為止，CRT背投電視的技術最為成熟，生產規模較大，性價比高，依然是國內背投電視市場的主流產品。但CRT背投是靠熒光粉發光，很難提升亮度，容易使顯像管老化，時間長了，畫面會變暗，清晰度降低。鑒于此，隨著其他三種技術的逐漸成熟，市場必將重新分割，誰將占據未來市場的主流呢？下面我將分別介紹一下LCD、DLP、LCOS三種背投電視投影技術。
2、LCD背投技術
LCD(LiquidCrystalDisplay)背投的成像方式為穿透式，成像器件為液晶板，是一種被動式的投影方式。它利用外光源（金屬鹵素?zé)艋騏HP燈），因此只要提高燈泡的功率就可以提升亮度。它利用比較成熟的液晶投影技術，色彩還原性好，亮度和對比度都優于CRT背投。隨著技術的不斷發展，目前困擾業界的燈泡壽命問題，也將得到較好的解決。目前LCD背投沒有成為市場主流的原因主要在于其高成本。此外LCD背投，限于其工作原理上的原因，它的開機預熱和關機后散熱都需要時間，不能做到CRT背投那樣隨開隨關。
LCD投影機按照液晶板的片數分為三片式和單片式。目前，三片式投影機是液晶板投影機的主要機種，其原理示意圖如下：
三片式LCD板投影機原理是光學系統把光源發射的強光通過分光鏡形成R、G、B三束光，分別透射過R、G、B三色液晶板；控制信號源經過A/D轉換調制后，加到液晶板上，通過控制液晶單元的開啟、閉合，從而控制R、G、B三色光路的通斷，然后三色光經過合色光路，在合色棱鏡中匯聚，最后經透鏡投射后，在屏幕上形成彩色圖像。
3、DLP背投技術
DLP（DigitalLightProcessing）指數字光處理技術，這種技術要先把影像訊號經過數字處理后再投影出來，其投影顯示質量很好。與LCD背投的透射式成像不同，DLP為反射方式。其系統核心是TI（德州儀器）公司開發的數字微鏡器件—DMD（DigitalMicromirrorDevice），DMD是顯示數字可視信息的最終環節，它是在CMOS的標準半導體制程上，加上一個可調變反射面的旋轉機構形成的器件。通常DMD芯片有約130萬個鉸接安裝的微鏡，一個微鏡對應一個像素。DLP背投的原理是用一個積分器（Integrator）將光源均勻化，通過一個有色彩三原色的色環（ColorWheel），將光分成R、G、B三色，微鏡向光源傾斜時，光反射到鏡頭上，相當于光開關的“開”狀態。微鏡向光源反方向傾斜時，光反射不到鏡頭上，相當于光開關的“關”狀態。其灰度等級由每秒鐘光開關，開關次數比來決定。因此采用同步信號的方法，處理數字旋轉鏡片的電信號，將連續光轉為灰階，配合R、G、B三種顏色而將色彩表現出來，最后投影成像，便可以產生高品質、高灰度等級的圖像。
[page]
目前DLP的投影機主要有單片DMD機、雙片DMD機和三片DMD機。根據各自不同的特點，有著不同的應用。其中單片式主要應用在便攜式投影產品，雙片式應用于大型拼接顯示墻而三片式主要應用于超高亮度投影機。一般DLP背投電視有普通彩電4-5倍的清晰度，而且有著高亮度、高對比度的優勢，可達到1000：1的對比度。此外，由于數字技術的采用，使圖像灰度等級提高，圖像噪聲消失，畫面質量更穩定。但是，德州儀器公司目前是全球DMD芯片的惟一制造商，造成投影機的供給領域薄弱，核心部件供應量不足，成品率較低，價格昂貴，因此在一定程度上限制著這一產品的發展,此外從長遠看DLP投影技術在超高分辨率（2000線以上）方面受到制約。
4、LCOS背投技術
LCOS（LiquidCrystalOnSilicon）技術結合了半導體與LCD技術，其光學成像原理與DLP同為反射方式。與前述兩種背投技術相比，優勢在于高解析度、高亮度的特性，而且結構簡單，成本降低潛力大。雖然在目前的背投應用方面，相對于流行的LCD技術及近期熱門DLP投影技術而言，LCOS仍不能與其抗衡，短期內在這三大技術中暫時屈居第三，但是LCOS仍是相當被看好的、最具潛力的投影技術，隨著其光學投影系統在重量、亮度上的不斷改善，必將在背投電視市場占據顯赫地位。此外，就我國高端背投彩電切入點來說，要建立自己的技術優勢，LCOS技術是目前的首選。由顯示面板來看，在LCD技術領域日、韓占據著相當大的優勢，我國臺灣地區也只是占據了部分中、低端市場，DLP技術更是由TI獨家控制著其核心器件DMD。而LCOS技術尚未成熟，此時開發LCOS，將有機會擺脫在LCD、DLP投影技術上受制于人的情況，因此可以說LCOS是我國在高端彩電技術上取得領頭地位的機會。目前我國臺灣地區廠商在LCOS技術開發方面相當積極，聯電所主導的LCOS聯盟已經比較引人注目。ＨＤＴＶ的推廣應用，必將加快LCOS產業化進程。
LCOS顯示面板其中一面以ＣＭＯＳ芯片為基板，無法讓光線直接穿過,因此采用穿透式成像方式，因此其背投光學系統和LCD背投影機便產生了區別。通常LCOS光學系統中需要利用偏極化分光鏡（PolarizationBeamSplitter:PBS）,將入射LCOS面板的光線與反射的光線分開。PBS是由兩個４５度等腰直角棱鏡底邊粘合的而成的棱鏡，當非線性偏極化光入射PBS時，PBS會反射入射光的Ｓ偏振光（垂直入射線平面），并且讓Ｐ偏振光（平行入射線平面）通過。關于LCOS光學系統技術仍在起步階段，所以IBM、ColorQuad、Philip、Hologram等多家廠商都開發了不同的LCOS光學引擎架構。但主要可分為單片式和三片式兩大類，如下：
1）、單片式

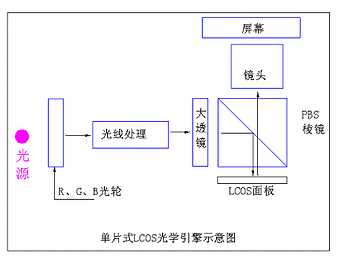

單片式LCOSColorWheel光學引擎示意圖如下，R、G、B色環快速旋轉將來自光源的白光分成循序的紅、綠、藍單色光。這三原色光與驅動程序產生的紅、綠、藍畫面同步，便形成分色影像。頻率足夠快時，由于人眼視覺暫留的特性，觀察者便可以看見彩色的投影畫面。單片式光學引擎占用空間相對小，僅需一片面板，系統架構比較簡單，因此在成本上具競爭優勢。然而目前在技術上也面臨一些困難，以ColorWheel而言，白光經過偏極化后，亮度明顯降低，能量僅僅剩余1/3。此外，由于LCOS面板要在紅、藍、綠畫面快速的切換下合成影像，對面板反應速度的要求更高。目前類似的技術有：Displaytech的FieldSequentialColor結構、Philip的ScrollingColor-RotatingPrism結構、以及JVC的SpatialColor–Hologram結構。
2）、三片式
三片式LCOS光學引擎是目前市場采取的主要方式。這里以筆者曾經調試的一套三片式LCOS光學引擎為例，介紹一下光路。以UHP燈泡為光源，光線首先經兩重復眼透境使光線均一化，然后經過一層PBS棱鏡和透鏡，接下來經紅、藍、綠三色光的分光光路，再分別將光束投射入到三片LCOS面板，反射的三色影像經過合色系統形成彩色影像，投射到屏幕。此系統中，用到了4個方棱鏡、4個PBS棱鏡、以及兩個復眼透鏡、和幾個反射鏡。由此可見三片式LCOS光學引擎除了需要三片面板外，還需要結合多項的分色、合色光學系統，因此體積較大、成本也較高。但是可以達到較高的光學效率，LCOS投影技術中，其面板的下基板采用CMOS基板，其材質是單晶硅，擁有良好的電子移動率，而且單晶硅電路能做得很細，因此容易達到高解析度。此外，LCOS為反射式成像，不會像LCD光學引擎因光線穿透面板而大幅降低光利用率，因此有很高的光利率，可以較少耗電產生較高的亮度。并且具備高畫質的特性，因此主要是朝高階的專業用途發展，目前，三片式光學引擎還有ColorLink采用的ColoRQuard架構、Philips的Prism架構等。

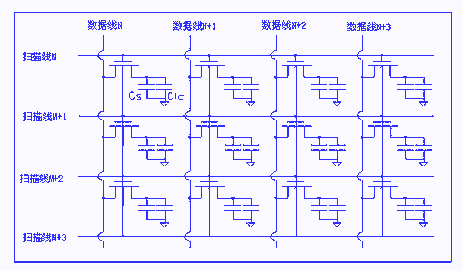

在此再簡單介紹一下LCOS顯示驅動的特點。LCOS顯示技術中需要一塊內建DRAM的圖像控制芯片，主要包括脈沖時鐘發生器、行驅動電路（移位寄存器和buffer）、列驅動電路（移位寄存器，buffer，鎖存器）、D/A轉換器和有源象素矩陣幾部分。采用有源矩陣結構豬層寫入數據，對于每個象素，其工作狀態相當于靜態驅動，這樣對比度較高，幾乎沒有Cross-talk。而其灰度等級由所加的脈沖寬度決定。每一個象素對應一個開關，并且在驅動芯片中一般占用四層金屬，其中下面兩層金屬用來走線，在上面實現行和列方向的驅動電路連接；上面兩層金屬用來做光屏蔽和反射面電極。視頻工作原理如下圖：每個象素是由一個MOS管和一個存儲電容組成。MOS管的寬長尺寸主要考慮饋通對電路邏輯性能的影響，存儲電容（圖中Cs）的容值由液晶的漏電常數和液晶自身電容值（圖中Clc）決定。
驅動電壓方面，采用了“逐場倒相”方式，把交互式電壓加到液晶單元，防止在單方向電場作用下，液晶分子極性化，電場取向特性實效。具體操作過程是在第一場信號后，翻轉數據線的脈沖波形，把正脈沖信號變?yōu)樨撁}沖信號，而保持掃描脈沖信號不變。對液晶及其存儲電容進行充電時，為了省電我們在電路設計時選用了線性斜波的充電方式電。
驅動電路系統結構方面，有模擬和數字兩種。模擬方式中列方向通過橫向的移位寄存器控制與視頻相連接，行方向逐行開啟，象素矩陣通過垂直的移位寄存器控制與列線相連。數字方式結構中每一個象素使用一個DAC。為了解決DAC無法限制在較小的像素內問題，我們可以加入鎖存電路從而每行使用一個DAC。
總的來說，CRT、LCD、DLP、LCOS這幾種背投電視技術各有優勢?？紤]到消費能力，CRT在未來幾年內仍將占據我國背投市場的主體；LCD就技術成熟度、應用范圍方面看，是最有機會首先取代CRT成為主流的技術；DLP是技術新貴，目前由展會展出情況看，聲勢超過了LCOS（尤其在便攜式投影機方面，DLP已經形成一定的產業規模，本文主要闡述在背投電視中的應用，因此不在此詳細闡述）；而LCOS是最具成本優勢潛力和圖像質量優勢的技術，隨著人們對顯示畫面尺寸要求提升，同時追求電視畫面更舒適、更清晰，LCOS將具有最大的優勢。
