BSD技術特性與應用

發布時間:2010-03-02 來源:52RD

中心議題:
  • BSD技術動向
  • BSD的制作技術
  • BSD電子源的特性
  • BSD的產品應用
解決方案:
  • 使用壽命長,可靠性高
  • 低分散電子釋放角度電子釋放能量大
  • 電子垂直發射,不需收斂電極
  • 電子釋放穩定均勻無poppingnoise

然電漿顯示器與LCD(LiquidCrystalDisplay)等平面顯示器(FlatPanelDisplay)已經進入商品化階段,不過耗電量、輝度、對比以及動畫反應時間等問題,若與傳統CRT比較時仍有改善的空間,另一方面有機EL等諸多新世代平面顯示器(表1)卻面臨制程、成本、使用壽命、大型化等瓶頸,因此至今仍無法實用化。有鑑于此松下電工與東京農工大學利用BSD(BallisticelectronSurfaceemittingDevice)概念制作場發射顯示器(FED:FieldEmittingDisplay)。

而BSD的動作原理是利用固體中的電子在近乎真空環境加速移動。該物性是由硅結晶奈米(nano;1nano=10-12m)結晶化形成鍊鎖結構,由于鍊鎖結構能垂直發射電子,因此利用電子該撞擊前方涂有螢光體的透明基板產生影像。奈米技術制成的BSD可以有效解決平面顯示器常見的問題,同時還具備低成本、制程簡單、可大型化等優點,因此它的應用受到相關業者高度重視

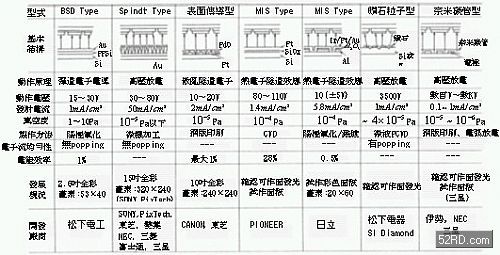

表1各種FED平面顯示器的動作原理與特性

BSD技術動向

BSD是應用彈道電子釋放特性構成冷陰極電子源,它的電子釋放原理不同于傳統FED。表2是BSD代表性特徵,由表2可知BSD具有低電壓驅動、低真空動作環境、不需集束電極、低制作成本等特性,尤其是玻璃基板與500°C低溫濕制程(wetprocess),更可大幅降低制作成本。

特征說明

低真空動作環境真空密封容易
使用壽命長,可靠性高。
低分散電子釋放角度電子釋放能量大
電子垂直發射,不需收斂電極。
電子釋放穩定均勻無poppingnoise。
平面結構制程單純結構簡單。
制作容易。
可大型化。


表2BSD的特征
[page]
BSD是將silicon奈米結晶化形成鎖鍊狀結構,藉此使電子呈彈道狀移動,一般將此現象稱為彈道電子輸送。圖1是BSD電子源的動作機制說明圖,基本上它是在柱狀polysilicon之間形成電子drift層,polysilicon與奈米結晶silicon混合的systemunit稱為NPS層(NanocrystallinePoly-Siliconlayer),雖然NPS層是利用陽極氧化技術制成,不過在polysilicon的結晶粒界的glen部位會產生快速反應,因此polysilicon結晶粒的表面,支配性形成奈米結晶silicon,使得NPS層內殘留的silicon結晶粒比奈米結晶silicon多,該殘留的柱狀polysilicon可幫助散熱,進而提高冷陰極的電子熱傳導穩定性,所以BSD釋放電子時幾乎不會產生閃爍噪訊(flickernoise)。

BSD釋放電子時是利用電子作熱激發,使電子從基板下方注入NPS層,由于奈米結晶silicon的表面,是利用低溫氧化制程制成氧化薄膜,因此施加的電壓幾乎全部流入該氧化膜層內進而形成強電界領域,而氧化膜的厚度非常的薄,所以電子很容易將強電界領域的氧化膜變成tunnel,并進入鄰接的奈米結晶silicon內,隨著電子通過氧化膜被加速,并朝向表面電極方向前進,如此反覆相同動作所以到達表面附近的電子,具備比熱平衡狀態更高的運動能量,而表面電極也變得很容易將成為tunnel的電子釋放至真空中。

BSD具體動作原理如圖1所示,BSD電子源是先在由負極(cathode)所構成的背面基板上制作復晶硅膜(poly-Silicon),之后將復晶硅膜多孔化,接著在復晶硅之間制作復數的微結晶硅,同時將復晶硅與微結晶硅的表面氧化,多孔化復晶硅(PPS:PorousPolySilicon)膜層厚度約1.5μm,最后在PPS表面制作Au或Ag等金屬薄膜形成二極體結構,除了以上的差異PPS外部電子發射源的動作原理則與傳統的FED完全相同,換句話說這種BSDtype的FED,也是利用電子撞擊正面基板表面上的螢光體產生影像,它與以往的FED最大差異處,是電子發射源的制作方式與結構不同而已。

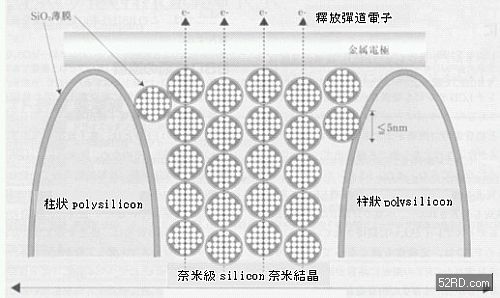

圖1BSD的動作原理

圖2是釋放至真空中的電子能量分佈量測結果,圖中的x軸為電子能量,y軸為釋放電子的相對數,測試時的基準能量是比照真空狀態時的準位,測試方法是在室溫下進行,採用一般性的交流減速電界法。假設表面金屬的動作關數為ψ(eV)時,完全未發生沖突釋放出去的電子最大能量,理論上幾乎等于施加電壓減去動作關數ψ的能量,以圖2為例假設VPS=22V時,雖然分佈的最大能量-Vmax祇有17eV,不過表面電極的動作關數大約有5eV,換言之它與上述施加電壓減去動作關數的結果完全一致,由此驗證BSD具有獨特的彈道電子釋放特性。實際上在室溫環境下NPS層多少會發生沖突,一般是將它視準彈道電子的釋放。

如圖2所示的能量分佈峰值位置,亦即電子數最多的能量,理論上是最大能量的60%約在10eV處,即使如此若與其它種類的電子源比較時,很明顯的是BSD具備很高的能量。另一個特殊現象是該能量分佈與施加電壓具有依存性,也就是說隨著VPS的增加,峰值能量Emax與最大能量會逐漸移至highenergyside,這意味著BSD釋放的電子在NPS層幾乎未散亂,如果在低溫環境下測試釋放電子的能量分佈,上述彈道電子釋放更加明顯,而且能量分佈幅度更加狹窄(峰值能量EP朝最大能量Emax方向移動)。



圖2BSD釋放電子能量的特性

綜合以上的說明可知BSD的電子釋放機制,是當電壓注入上方電極與背面基板之間時,下方鋁質電極所產生的電子會注入PPS層內的微結晶硅,而電子通過微結晶硅內部時幾乎沒有能量損耗(energyloss),主要原因是一旦施加電界后,微結晶硅表面的氧化膜會使電子加速。此外一般硅內部的平均自由行程約為50nm,而微結晶硅的glensize祇有5nm。由于當電子通過PPS層時,幾乎不會與其它電子或硅原子發生沖突,因此電子通過微結晶硅內部時,能量損耗幾乎等于零,使得到達上方金屬電極的電子能量減去金屬的動作關數值最大可達14~15eV,這種現象稱為彈道電子傳導效應。以往的彈道電子傳導效應必需在真空環境下才會發生,不過BSD利用多孔化將復晶硅膜(polysilicon)包覆,因此它可在固體中產生彈道電子釋放現象。利用這樣的特性制作FED時可使已加速的電子,在cellgap內部呈垂直狀發射出,并使電子撞擊正面基板表面上的螢光體產生影像。由于BSD的電子發射源可將電子呈垂直狀發射出去,因此cellgap高達數mm的高電壓型FED,也不需要設置電子束收歛電極防止失真(crosstalk)現象。
[page]
BSD的制作技術

圖3是BSD的基本結構,如圖所示BSD電子源呈夾心狀(sandwich)。圖4是BSD的制作流程,由圖可知下方電極pattern通常是利用濺鍍法制作,基于量產性的考量因此BSD改用liftoff方式制作,接著在上方制作柱狀polysilicon,雖然polysilicon可在amorphous膜層長膜,再利用雷射作退火處理進行再結晶化,不過如此一來polysilicon膜層厚度較厚,因此BSD採用減壓CVD技術制作最佳化柱狀polysilicon。一般CVD技術需在650°C左右高溫下,利用石英玻璃才能獲得polysilicon,基于成本與量產性的考量改用電漿CVD技術,使長膜溫度降至550°C以下,使用的玻璃則與TFT、PDP常用的玻璃相同。有關BSD的電子釋放部的陽極氧化制程,主要是利用松下電工開發的陽極氧化?低溫氧化一貫作業的濕制程(wetprocess)專用設備(圖5),該設備具有低制作成本、可大型化、高良品率等特徵。

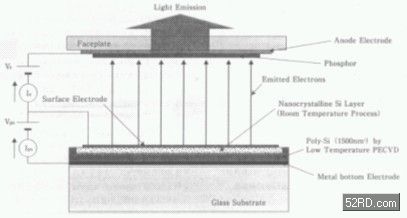

圖3BSD的結構

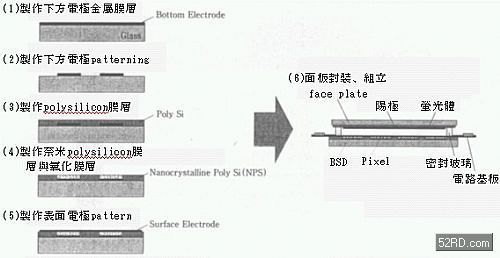

圖4BSD的制作流程

圖5陽極氧化?CEO專用設備的外觀

接著在玻璃基板上制作金屬電極,并將金屬電極上方的柱狀polysilicon膜層浸泡于氟酸與乙醇混合液內,同時施加電壓至混合液內的白金負極,與polysilicon膜層的正極,進行類似電界研磨加工。由于silicon在某些條件下無法進行研磨,反而會產生silicon的奈米結晶,這種特殊現象主要是因為柱狀polysilicon的grainboundary的結合能量很低,使得該部份發生反應析并出silicon,在此同時被析出的silicon會進行再結晶化,最后形成如圖1所示的奈米結構,這種被稱為自我組織的獨特現象發生與否,完全取決于制程條件的設定。
[page]
在柱狀polysilicongrain之間形成奈米結晶polysilicon之后,去除洗凈氟酸與乙醇,再注入以硫酸為base的電解液,并對白金負極與基板正極施加電壓,藉此在奈米結晶polysilicon的表面形成很薄的氧化膜,這種稱為電氣化學的氧化法(ECO:ElectroChemicalOxidation)可以使大size的silicon結晶更容易氧化,最先開始氧化部位是polysilicongrain部份,接著是奈米結晶部位被氧化,最后是size比較均勻的奈米結晶部位,此時polysilicon部位會被很厚的氧化膜包覆,由于表面的polysilicon膜層也被很厚的氧化膜包覆,所以可以防止polysilicon膜層與表面電極的發生breakdown現象。

利用ECO制程形成氧化膜后立即進行清洗、干燥、濺鍍,接著進行表面電極與電極patterning,便完成所有BSD電子源的作業流程。

在所有制程當中祇有polysilicon長膜時需要550°C高溫之外,其它制程包含奈米結晶硅長膜與氧化膜的制作,都是在常溫環境下進行,因此材料的高溫履歷非常少,更無基板升、降溫時間,所以可大幅縮減制作時間與制作成本,也就是說上述制程非常適合大尺寸面板的制作。

BSD電子源的特性

圖6是典型的BSD電子源的電壓?電流特性圖,圖中的橫軸為電壓,縱軸為電流密度,JPS是二極體的電流密度,JPS表示從二極體表面金屬膜層釋放至真空中的電子emission電流密度,一般emission電流祇能在VPS為正方向時才能觀測到。由圖可知隨著電壓增加,二極體的順向電流與釋放電流亦增大,當順向電壓為28V時emission電流密度約為8.9mA/cm²,emission效率約為1.2%左右。

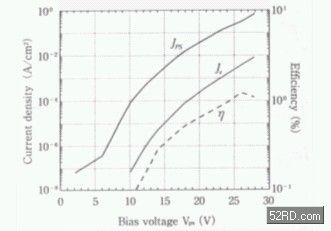

圖6BSD電子源的V-I特性

圖7是BSD電子源的emission電流時間變化特性圖,橫軸為時間,縱軸為電流密度,二極體電壓為16V,如圖所示二極體電流IPS與釋放電流Ie,不會隨著電流發生spike,亦即所謂的閃爍(flicker)現象,顯示BSD電子源不需外部電路,就可獲得傳統Spendtype電子源無法達成的特性。



圖7二極體電流與釋放電流的V時間變化特性

圖8是BSD電子源的周圍真空度發生變化時的emission電流變化特性,具體測試方法是將爐內更換成氮素,接著抽真空至10-4Pa再逐漸導入氮素,藉此觀察真空度變化時的emission電流變化,圖中的橫軸為真空度,縱軸為二極體的電流密度,由圖可知即使真空度降至10-4,emission的電流密度幾乎無任何改變,顯示BSD電子源在真空度非常惡劣的環境下,仍具備良好的emission特性。



圖8BSD電子源的釋放電流與真空度依存性

圖9是二極體電壓Vps對電子能量及釋放電子數量關系圖,由圖可知電子能量隨著Vps變大而增加,例如Vps為16V時可獲得6eV值,如此高的電子能量相當于CRT或傳統(convention)FED的100倍左右。目前BSD之FED的電子釋放效率約為1%,電流釋放密度最大是1mA/cm2,因此已經足夠撞擊正面基板表面上的螢光體,并獲得極高的發光效果。此外BSD之FED祇需20V左右的動作電壓,如果換算成42吋的FED時,它的電力消耗量約為100W左幼,是同級電漿顯示器(PDP:PlasmaDisplayPanel)的1/3左右。


圖9diode電壓與電子能量與電子釋放數量之關系

BSD非常適用于高電壓SpendtypeFED。由于BSD具有垂直彈道電子釋放特性,因此不需要收歛電極來控制電子束的發射角度,這對降低FED的制作成本具有重大的影響,除此之外BSD技術賦與spacer更寬廣的選擇裕度。以往的FED都是利用spacer使cellgap能維持一定的間隙,因此選用spacer時除了粒徑均勻性與穩定性的考量之外,spacer還需要具備不會干涉電子束飛行軌道重要特質,然而不論基板材質為陶瓷(ceramic)或是玻璃,spacer都會因施加電壓而帶負電,進而直接、間接影響電子束的飛行軌道,造成螢光體撞擊點偏移、影像畫質劣化等不良現象。
[page]
由于BSD的彈道電子釋放現象所產生的電子發射角度幾乎是無偏差的垂直角,因此BSD的FED可無限制的選用適用的spacer。如上所述BSD最大特點(advantage)是它的制作性,傳統高電壓型FED的發射電極(emitting)是先制作發射平臺,再制作Al2O3與Wo、Ni等覆蓋層(scapegoatlay)垂直膜層,最后利用蝕刻(etching)技術去除覆蓋層,相較之下BSD之FED的電子發射源祇需制作復晶硅膜,之后再經過膜層多孔化與氧化等制程即可,如此簡易的制程對平面顯示器(FPD:FlatPanelDisplay)大型化與低價化具有加乘效應。

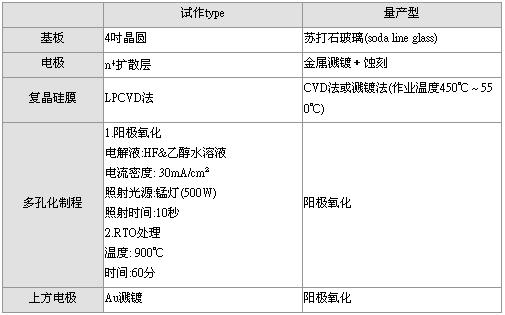

表3是負極基板的制作流程,表中左側是利用BSD試作FED的制程條件,右側是未來商品化時的預定制造方法。

※試作type的流程如下所示:
1.先以LPVCD制作復晶硅膜。
2.HF:再用乙醇(Athanol)作陽極氧化。
3.最后以RTO(RapidThermalOxidation)將復晶硅膜氧化。

※未來商品化時的預定制作流程如下所示:
1.先以濺鍍法(sputter)在蘇打石玻璃(sodalineglass)制作Al等膜層,再用蝕刻法(etching)制作圖樣(pattern)。
2.接著利用CVD或蝕刻技術制作復晶硅膜。
3.以電解電鍍技術進行陽極氧化處理制作微結晶硅。
4.最后濺鍍Au或Ag等金屬。

上述第1與第4項之流程系使用現有的成膜技術與材料;第2與第3項則為松下公司開發的多孔化PPS技術。有關第2項復晶硅膜制程必需將作業溫度與壓力等參數作最佳化組合,如此便可使蘇打石玻璃在450°C~550°C的低溫環境下完成長膜作業。第3項的電解液、液溫、電流密度等參數經過作最佳化后,在一定條件下進行陽極氧化,之后必需再度更改制程參數(processparameter)才可再進行陽極氧化作業。

雖然第2與第3項制程稍嫌煩瑣,不過并未涉及高單價材料或是高難度作業,祇需稍為修改或是延用現有的復晶硅制作技術與TFT-LCD生產設備即可。此外微結晶硅的glensize與porous的幅寬,可透過制程參數自由控制調整,因此類似要求有高細畫質的spindttype的FED發射體(emitter),每一dot可設置超過100個以上的PPS。



BSD的產品應用

如上所述BSD電子源具有非常獨特的性能,因此利用BSD與低溫制程試做2.6吋,168(RGB)×126全彩BSD平面顯示器。126根下方電極是在玻璃基板上以濺鍍方式制成,上方形成polysilicon之后立即進行陽極氧化與CEO制程,接著利用蒸鍍法制作表面電極,使表面電極與下方電極形成直交狀,然后再以離子研磨法(ionmilling)進行168×3的patterning,最后介由spacer將frontglass粘貼于BSD電子源。

有關frontglass它是先在玻璃基板coat一層ITO,再以網版印刷法依序?qū)22螢光體、blackmatrix與RGB各色均勻覆蓋,frontglass與BSD電子源間隔約3mm,當6kV的DC電壓施加于表面電極之間時可使釋放電子加速,由于BSD電子源與frontglass之間不需電子收斂用grid電極,因此利用溶融玻璃密封后進行10-4Pa抽真空,便可獲利BSD平面顯示器。驅動BSD顯示器是依序使每個line的BSD電子源加速發生emission,負極掃描速度為每秒30次,表面電極與下方電極之間施加VPS=22V的資料脈沖。

圖10表4分別是利率BSD技術制作之2.6吋彩色FED外觀圖與規格;由于BSD的電子發射源可在大cellgap環境下,以垂直方式在涂有螢光體的面板上產生圖樣(pattern),因此祇要驅動電路與驅動方式經由最加化設計,便可獲得令人滿意的影像顯示效果。

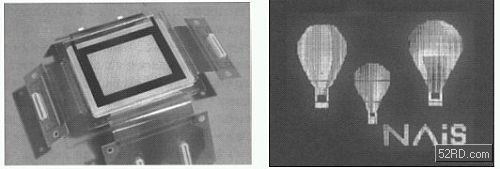

圖10利用BSD制作2.6吋全彩之FED外觀

表4全彩BSD的FED規格
