EMC測量到底測量哪些內容?

發布時間:2018-05-30 責任編輯:lina

【導讀】在現在產品中,電磁干擾問題越來越成為產品關注重點,也成為產品進入國外市場的重要瓶頸。由于中國長期忽略這塊,以及這塊的測試設備及其昂貴等眾多因素,國內在這塊領域中發展相對緩慢。了解這塊的工程師少之又少,成為大多數工程師及國內企業研發部最為頭疼的事情,它們?cè)诮鉀Q這類產品問題的時候,大多都是盲人摸象,走了很多彎路之后,才勉強把問題解決。這類經驗并且具有不可復制性,在開發下面產品中依舊會面臨各種問題,而且即使在解決了的產品中,留的貨量不夠,在批量生產的時候,隨機性較大。


電磁兼容的問題真的又這么難么?今天讓我們拋開事物的謎團,掌握其本質,徹底了解和掌握電磁兼容產生的原因并找到解決的方法,讓工程師睡個安穩覺。眾所周知,張飛老師提出的破解模擬硬件設計三大定律,第一,源、回路、阻抗;第二,電路是一個波形的整形,從無用的波形最終整形有用的波形,包括形態、相位的整形;第三,對元器件的參數、封裝、魯棒性、成本要熟知,這樣才把產品設計在臨界區。我們?cè)诖丝梢赃\(yùn)用第一大定律源、回路、阻抗來融入到產品設計中,用第二大定律的波形測量分析來輔助我們整改電磁兼容問題,用第三大定律的元器件,封裝來優化電磁兼容問題。

電磁兼容,簡稱EMC(electromagnetic compatibility)。它包含兩個方面,一個是干擾其他的電器產品,簡稱EMI(electromagnetic interference),即電磁干擾;另一個是被其他電器產品干擾,叫抗干擾性,我們用EMS(electromagnetic susceptibility)表示。

要想解決電磁兼容問題,我們要先理解頻率帶寬的問題。通俗講帶寬是信號的頻率,而信號頻率本質是信號的速度。那么信號速度的本質是什么?是信號的上升斜率和下降斜率。信號斜率(包含信號的上升斜率和下降斜率,這里統稱),信號斜率越慢,則其絕大多數只能通過導線傳播,它的頻率一般在0-30M Hz之間,這就是我們傳導測試重點測試的地方。信號的斜率越快(一般的頻率在30M Hz-3Z Hz之間,這就是所謂的帶寬)則可以借助天線向空間輻射,這樣的天線可以包括電源的引入線,包括元器件的圓角,包括走線的直角等。

測量哪些內容?

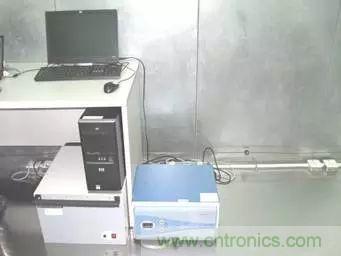

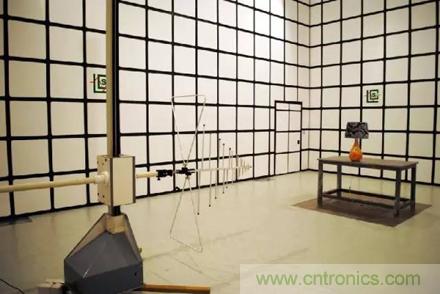

EMC測量的內容包含2個方面,第一傳導測試,第二輻射測試。傳導測試主要測量引出線,輻射測試主要測試空間4米天線、10米天線兩種。





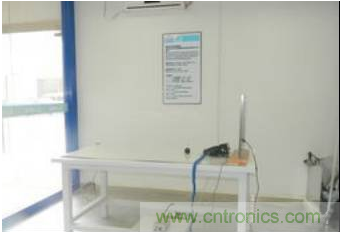

什么叫ESD測試?

ESD測試是關于靜電測試,當靜電打向產品的時候,產品不會出現異常跑飛的現象的測試。



什么叫噪音?

一般來講,我們把輸入的無用信號,統稱為噪音。最早的時候,由于電源發出一些聲響,我們把這樣的聲響稱為噪音,但是實際上人耳接受頻段的能力是有限的,2Hz-2KHz。實際上更多的頻段的信息(無用信號)是人耳聽不見的,因此我們把凡是對器件本身無用的信號稱為噪音。簡而言之,一切無用的波形皆為噪音。

那么,構成干擾要有三要素,騷擾源,傳播途徑,敏感設備。騷擾源分兩種,一種是電場的騷擾源,一種是磁場的騷擾源。

干擾示意圖

從第一大定律去分析,源--這里的源指的騷擾源,騷擾源包括電場引起的擾動,磁場引起的擾動,統稱電磁場引起的擾動。那么從這個頻段角度來說,30M以下的傳導擾動和30M以上的輻射擾動。回路--那么30M以下的傳導擾動,它的傳播路徑(回路)是引線,也包含PCB走線;30M以上的擾動,它的傳播路徑是空間,由天線發射和接收的空間。阻抗--阻抗就是說在回路中對波形衰減的能力稱為阻抗。從兩個大方向去解答,依舊從傳導和輻射來分析。首先,討論下傳導阻抗的問題。傳導的阻抗可以在電路中有兩個方面,第一個方面是差模干擾的問題,第二個是共模干擾的問題。

差模干擾是指兩條電源線之間(wire to wire)的,主要通過選擇合適的電容(X電容,也稱安規電容),和差模線圈來進行抑制和衰減。共模干擾則是兩條電源線分別對大地(簡稱線對地)的,主要通過選擇合適的電容(Y電容,也是安規級別的),和共模線圈來進行抑制和衰減。我們常用的低通濾波器,一般會同時具有抑制共模和差模干擾的功能。

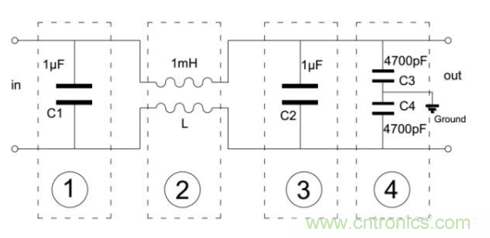

如下圖,低通濾波器原理圖

低通濾波器原理圖

如圖1,3為差模電容,2為共模電感,4為共模電容。

1,2,3共同組成的叫π型濾波器,1,3組成的電容主要是濾兩根線之間的信號差,因此而得名。一般這兩個電容的取值在0.22 uf-1.5 uf。在出現干擾超標的時候,一般解決方法是把這兩個電容的值加大,但隨著電容容值加大,會導致漏電流加大,這點需要注意。

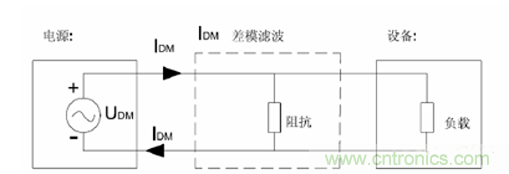

由于差模電容是接在L和N線兩線之間,那么它和后面的負載實際上是并聯關系。又由于電容對低頻次的信號有很強的阻礙作用,對高頻次的信號有很強的導通作用,及低阻抗作用。當50Hz-60Hz低頻交流信號流過電容兩端的時候,由于電容的阻抗表現極其大,所以電容不起任何作用,等于沒有這個電容。當差模信號通過的時候(差模信號一般是高頻無用信號),那么電容表現為通路,阻抗很小,在高頻信號下,則電容相當于將后面負載短路,那么后面負載就不會受高頻信號的干擾。如圖差模電容工作原理所以。以上是運用張老師第一大定律源、回路、阻抗來分析差模電容特性。

差模電容工作原理

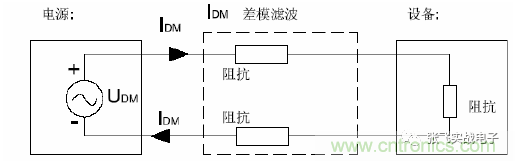

2為共模電感,這個上面有兩根獨立的線圈,方向相反的繞制在同一個圓形閉合的磁芯上。由于這兩根導線大小相等,反向相反,因此產生的磁場相互抵消了。共模電感和后面中的負載是串聯關系,當有差分信號通過時(差模信號一般是高頻無用信號),由于電感對電流的變化有阻礙作用,那么此時電感表現為大電阻,而后面負載類似于小電阻,則電感承擔了絕大多數高次諧波的壓降。根據電阻分壓原則,后面的負載分得的電壓接近于零。當50Hz-60Hz低頻交流信號流過電感兩端的時候,由于電感的感抗表現極其小,所以電感幾乎不起任何阻礙作用,等于沒有這個電感。所以我們說這個電感對差分信號起作用。如圖共模電感工作原理所示。以上仍然是運用張老師第一大定律源、回路、阻抗來分析共模電感特性。共模電感的感量選型一般在幾百微亨到幾毫亨級別。

共模電感工作原理

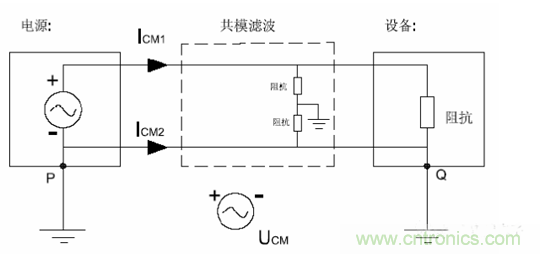

4為共模電容,這兩個電容由于分別連接著L和N兩根線且對大地的(不是電路中的地,一般電路中的地為GND,也為浮地,而共模電容的地為大地earth),呈Y型狀,因此而得名。由于Y電容一端連接著大地,那么它和后面負載實際上并聯關系的。如圖共模電容工作原理,當50Hz-60Hz低頻交流信號流過Y電容兩端的時候,由于電容的阻抗表現極其大,相當于斷路,不導通。當共模信號通過的時候(共模信號一般是高頻無用信號),那么電容表現為通路,阻抗很小,高頻信號通過Y電容到大地,那么后面負載就不會受高頻信號的干擾。以上仍然是運用張老師第一大定律源、回路、阻抗來分析共模電容特性。共模電容的取值一般在2200pF-6800pF,其值越大,越容易解決干擾問題,但是漏電也越大,取值要甚重。

共模電容工作原理

當電路中的正常電流流經共模電感時,電流在同相位繞制的電感線圈中產生反向的磁場而相互抵消,此時正常信號電流主要受線圈電阻的影響(和少量因漏感造成的阻尼);當有共模電流流經線圈時,由于共模電流的同向性,會在線圈內產生同向的磁場而增大線圈的感抗,使線圈表現為高阻抗,產生較強的阻尼效果,以此衰減共模電流,達到濾波的目的。

一般濾波器不單獨使用差模線圈,因?yàn)楣材k姼袃蛇吚@線不一致等原因,電感必定不會相同,因此能起到一定的差模電感的作用。如果差模干擾比較嚴重,就要追加差模線圈。
