經驗分享:巧用面包板搭建實驗電路

發布時間:2017-11-14 責任編輯:wenwei

【導讀】面包板是一種用于電路實驗的器材,上面有很多孔,我們可以將元器件和導線插進去,組成我們需要的電路。如果發現電路有錯,拔下元件和導線重新插接即可。電路做完后,所有元件還可以拔下來再次使用。

面包板搭建電路簡單易行,節省時間和材料。但是缺點在于,面包板只能搭建一些比較簡單的電路,而且是對電氣連接要求不高的電路。如果電路太復雜,面包板上全是各種導線,出現某些導線或元件松動的情況,不容易找到;如果有些電路對電氣連接要求比較高,比如要通過很大電流,微弱信號處理,高頻電路等,由于元件是簡單的插進去的,與面包板之間的電阻值較大等原因,效果就不理想了。

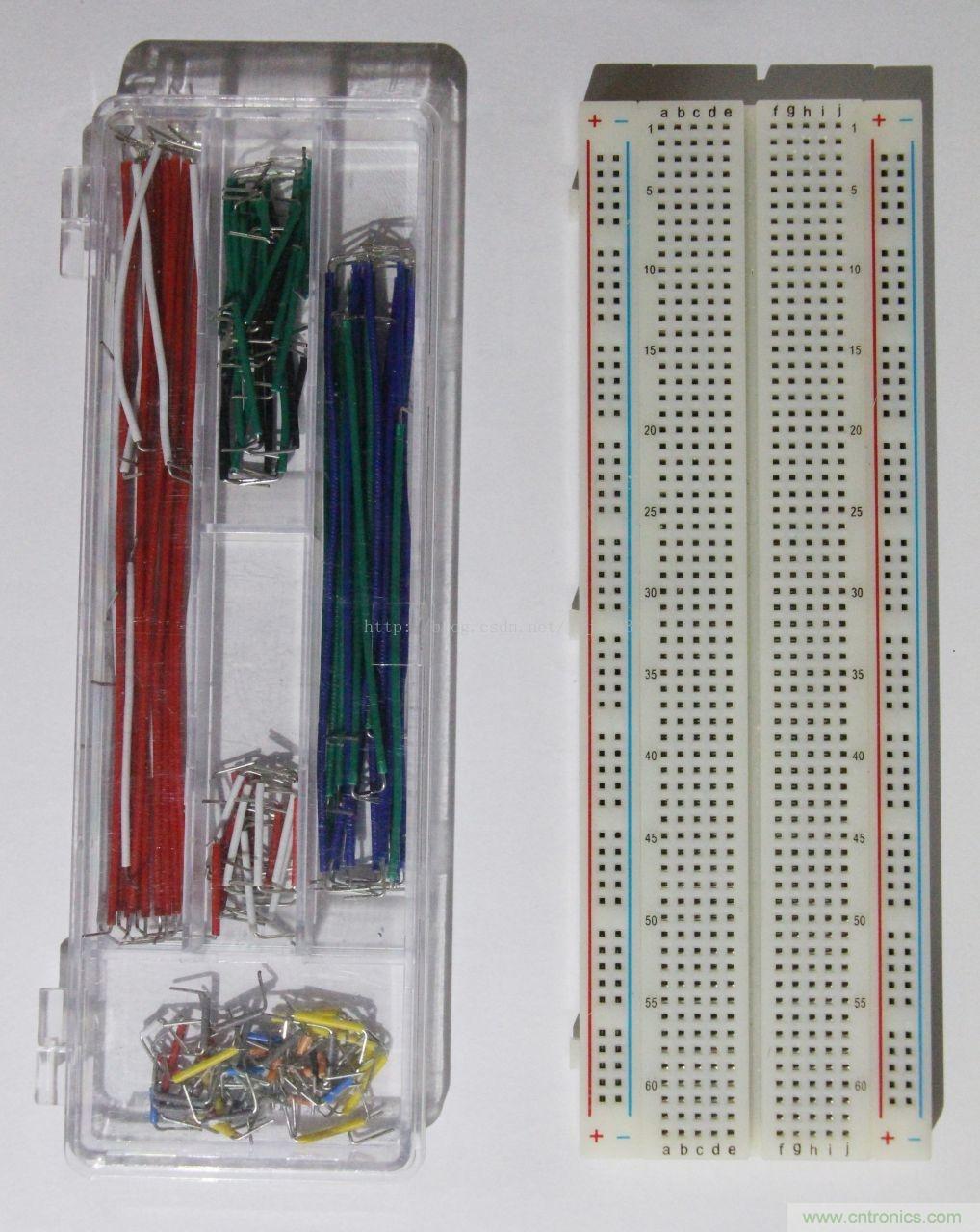

下圖展示了面包板線和一種常用的面包板。面包板線可以用粗細合適的普通硬導線,也可以使用圖中所示的專用線,會更方便。

圖中的面包板,外側標有紅線和藍線的整個豎排是分別連在一起的,一般用于接電源。中間每一橫排五個孔分別連在一起的,用于插接各種元件。

經驗分享:巧用面包板搭建實驗電路

下面轉入正題,搭建簡易單片機實驗板。前面介紹了單片機最小系統電路是單片機正常運行的最小電路,這里我們就要從最小系統開始搭建。需要準備如下工具材料:

面包板,面包板線、導線、杜邦線若干

DIP40封裝的STC89C52RC單片機(STC89C5x均可)

11.0592MHz晶振、30pF電容兩個(用于時鐘電路)

10uF電容、10k電阻(用于復位電路)

USB-TTL下載線(用于程序燒寫,后面文章會詳細介紹)

六腳自鎖開關(作為電源開關,可以省略,而使用插拔導線的方式代替)

經驗分享:巧用面包板搭建實驗電路

圖中的元件用于復位電路和時鐘電路。上面是10k色環電阻,具體讀法請自行學習;然后是10uF點解電容,電解電容有正負極,圖中表皮上標有白色箭頭的管腳為負極,如果是如圖所示全新的電解電容,正極的引腳更長;下面左邊是兩個瓷片電容,沒找到30pF我用比較接近的27pF代替,具體容量讀法也請自行學習;右下角是晶振,正面標注了11.0592,即晶振的頻率為11.0592MHz。

經驗分享:巧用面包板搭建實驗電路

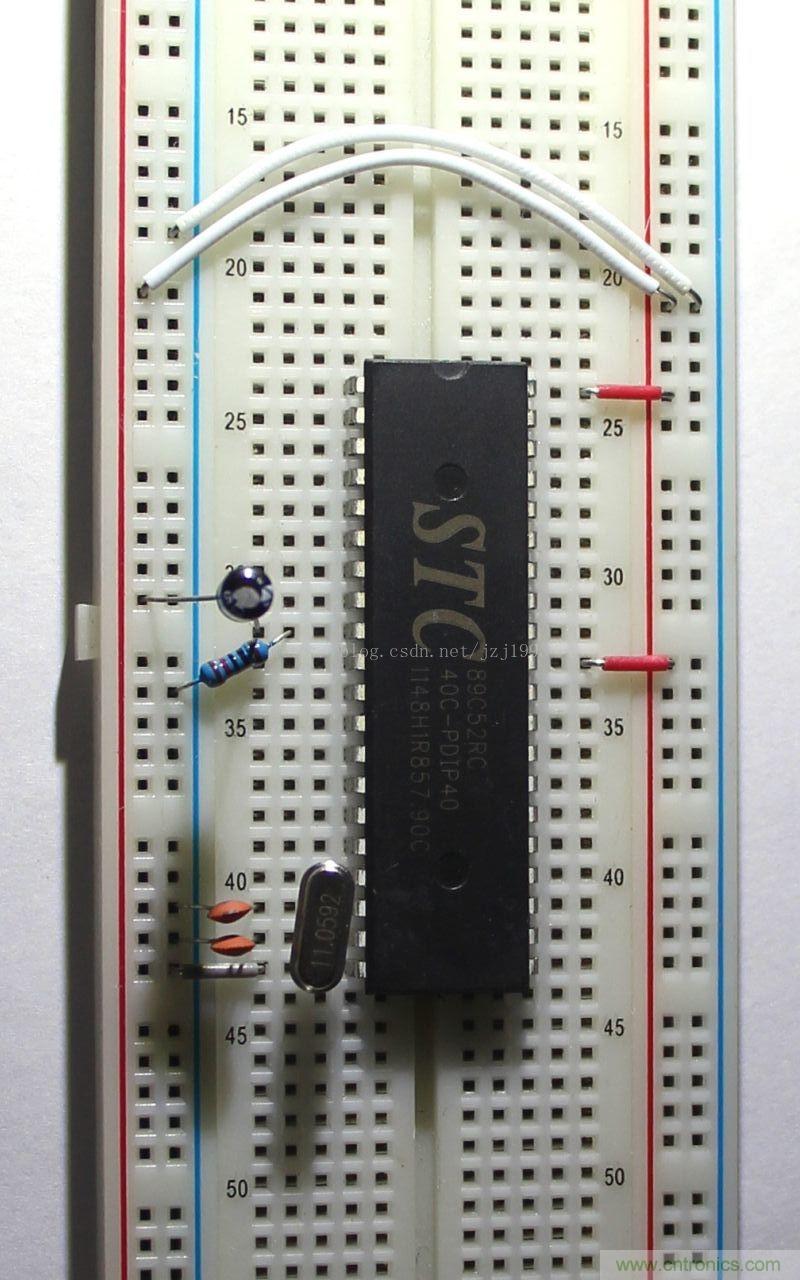

圖中是搭建好的最小系統,兩根白線用來把兩側的正負極連接到一起。

經驗分享:巧用面包板搭建實驗電路

一端公頭(插針),一端母頭(插孔)的杜邦線

經驗分享:巧用面包板搭建實驗電路

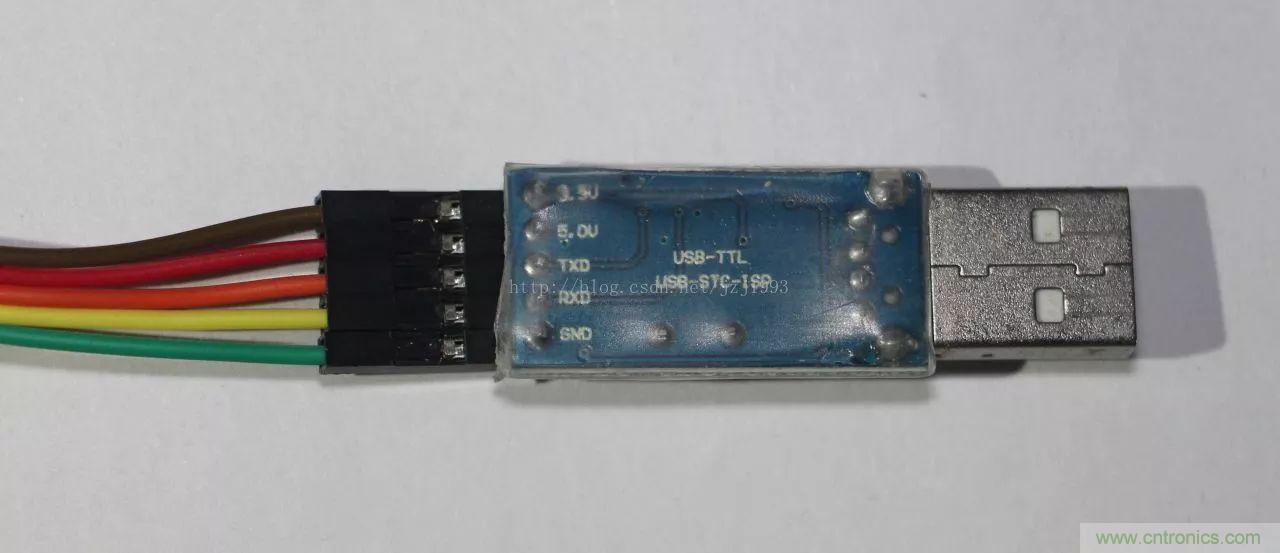

USB-TTL轉接板正面

經驗分享:巧用面包板搭建實驗電路

USB-TTL轉接板反面(連接了杜邦線母頭)

經驗分享:巧用面包板搭建實驗電路

杜邦線母頭連接了USB-TTL轉接板(以下簡稱轉接板),杜邦線的公頭插在面包板上和單片機最小系統相連接。轉接板上5V連接面包板的電源(我的轉接板上有5V和3.3V兩個供電電壓,有的轉接板只有一個VCC,就接VCC),GND連接面包板負極,即單片機的GND,這兩根線可以給單片機供電;轉接板上的TXD連接單片機的RXD(P3.0)、RXD連接單片機的TXD(P3.1)(可參考之前介紹的51單片機管腳分布圖),這兩根線是用來進行串口通信和下載程序的,后面會詳細介紹。

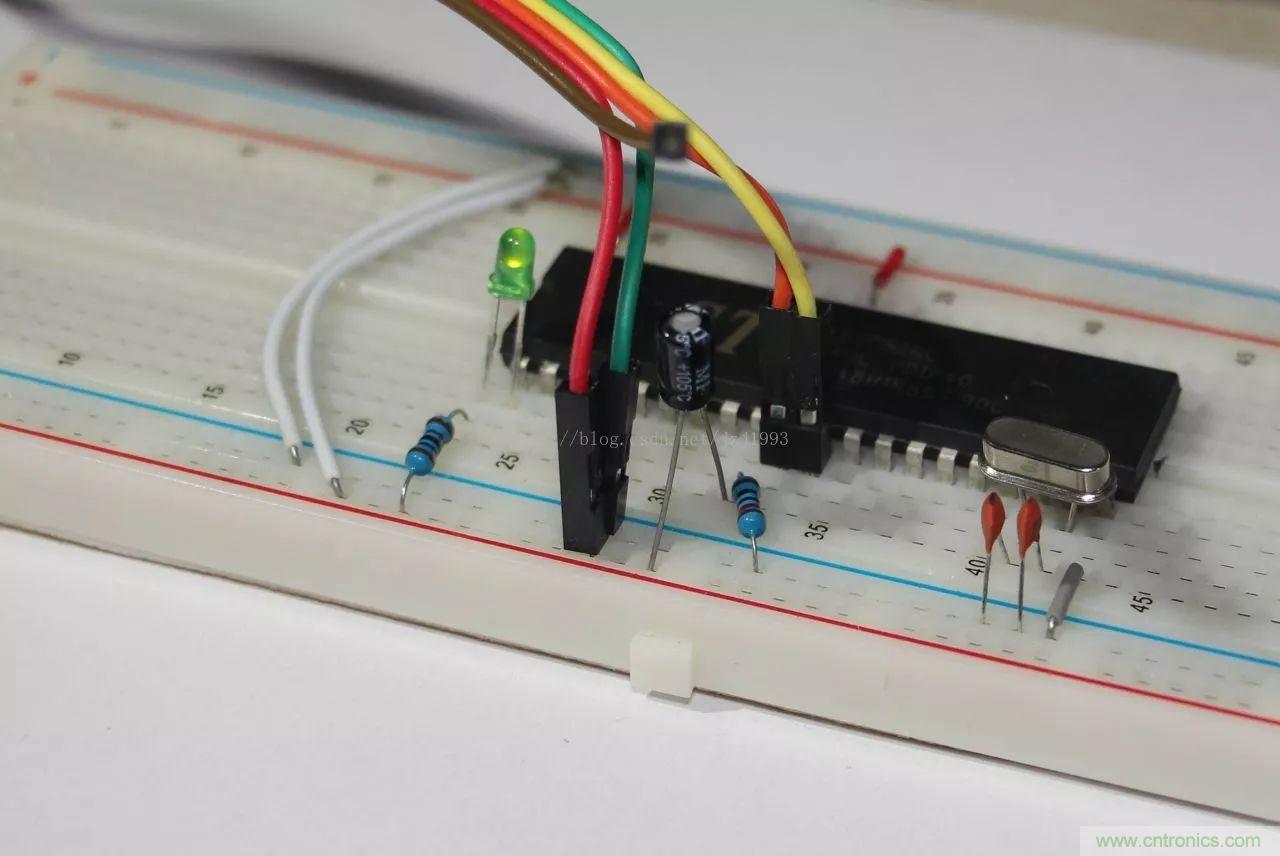

圖中我已經連接好了電路,并且在P1.0上接了一個LED和電阻,用電腦下載了LED閃爍的程序??梢钥吹秸掌芯G色LED正處于點亮的狀態。

(來源:玩轉單片機)
