【導讀】三星 Galaxy Note 8 在世界各地已經陸續出貨，專門拆解各種電子產品的網站 iFixit 已經入手新機，并發布了 Galaxy Note 8 的拆機報告。據iFixit報告顯示，這次拆卸 Galaxy Note 8 對于維修人員來說是一場噩夢，雖然大部分零件都用上了模塊化設計，整體零部件數量明顯減少，但拆卸非常不容易。

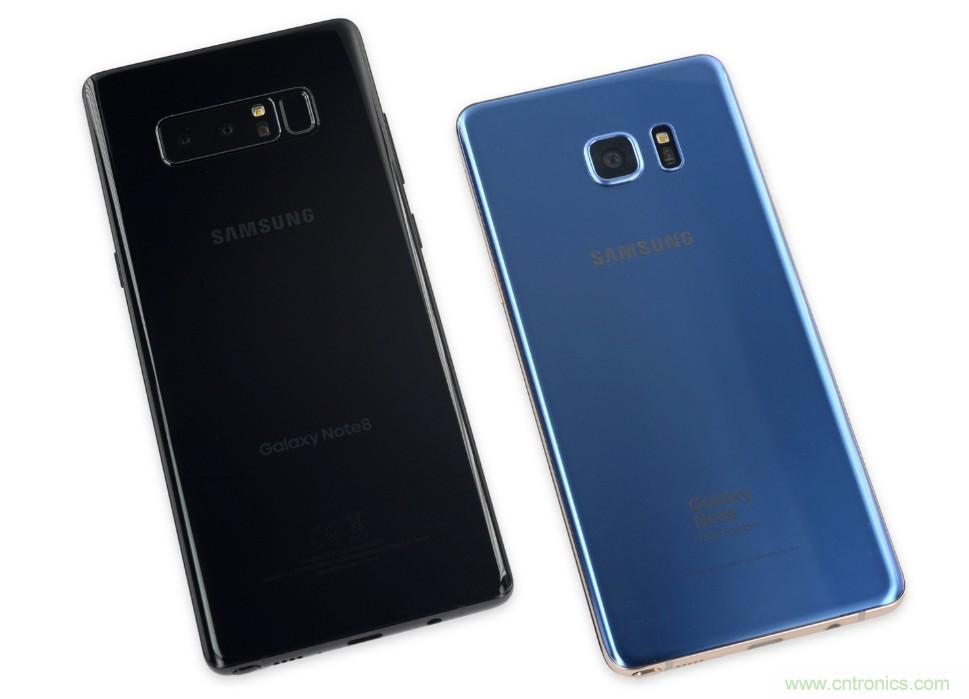

Note8 有著與 Note7 Fan Edition 差不多的屏幕，指紋傳感器同樣位于機身背部，所以在外觀上，這兩部三星旗艦非常相像。

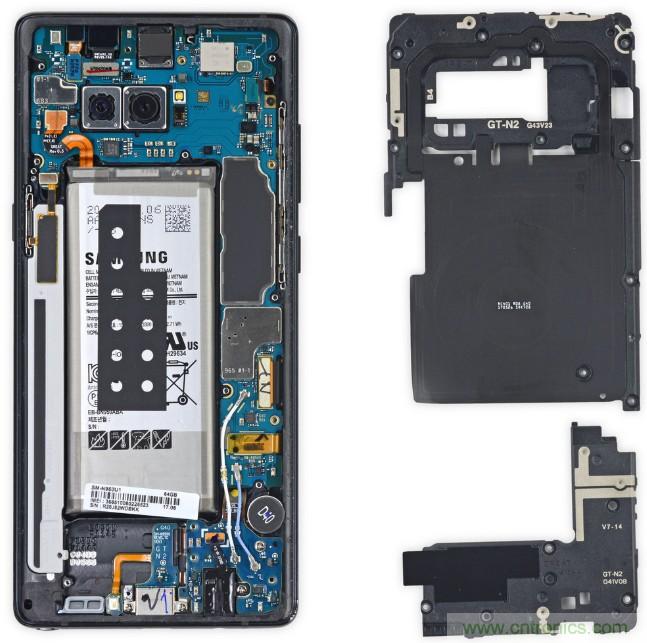

用十字螺絲刀就可以輕松打開中框/NFC 天線/PMA 和 Qi 無線充電線圈一體的面板。卸下這個高度集成的面板后，緊接著我們將底部的揚聲器也拆掉，然后就可以一覽 Note8 的機身內部了。

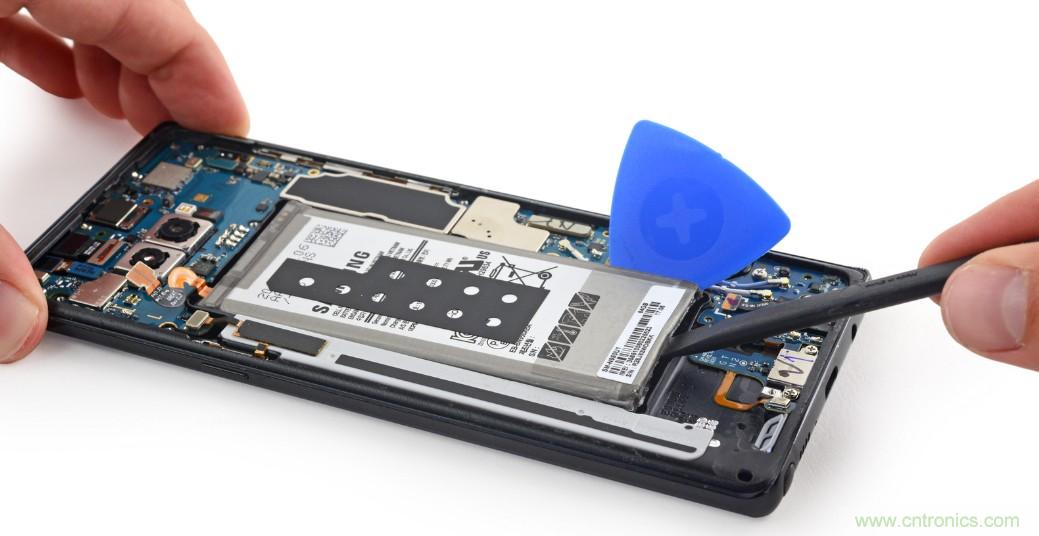

與其它的三星手機一樣，這顆電池以強力的粘合劑固定在背板上，我們又不敢加熱來軟化，畢竟怕電池燃燒起來什么之類的，所以在這里，我們使用了膠水軟化劑，然后就可以輕松將電池撬開啦。

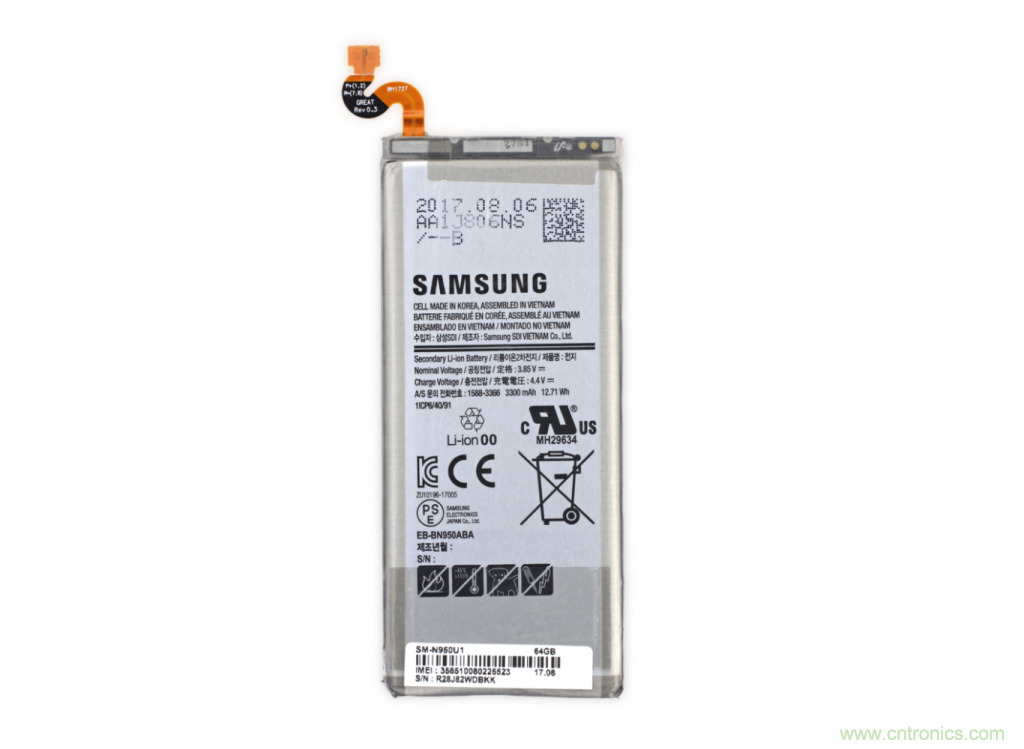

Galaxy Note 8 的電池仍然是由三星自家 SDI 制作，容量為 2.71 Wh (3300 mAh／ 3.85 V) 。雖然比起上一代 Galaxy Note 7 在容量上減少了 6%，但在安全性方面已經得到了改善。

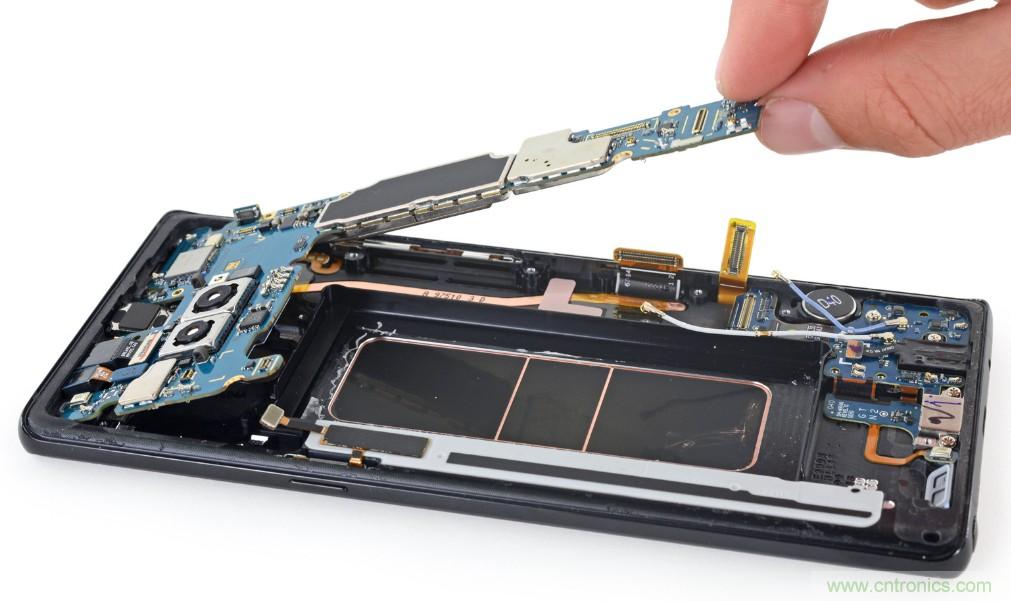

現在來看看主板以及 Note8 上的各個攝像頭，如果你覺得 Note7 的攝像頭就已經很多了的話，相信 Note8 的 4 個攝像頭會讓你感到十分驚訝。

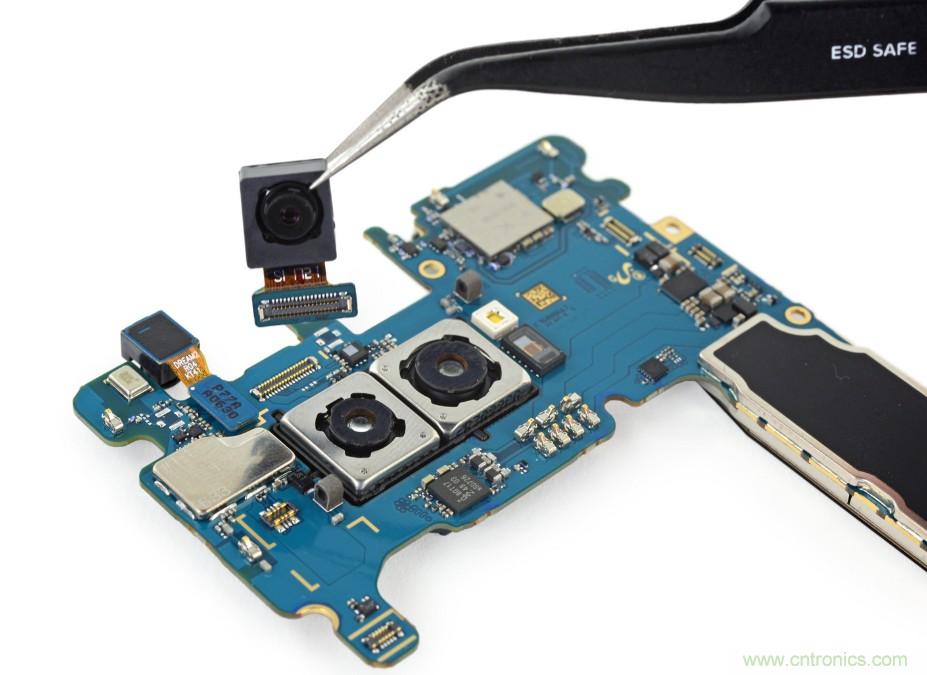

機身正面上方，有著虹膜識別攝像頭，以及 800 萬像素前置攝像頭（f/1.7）。再來看看機身背部的雙攝，一個廣角一個長焦，均支持 OIS 光學防抖，厲害了，史上第一臺雙 OIS 雙攝。

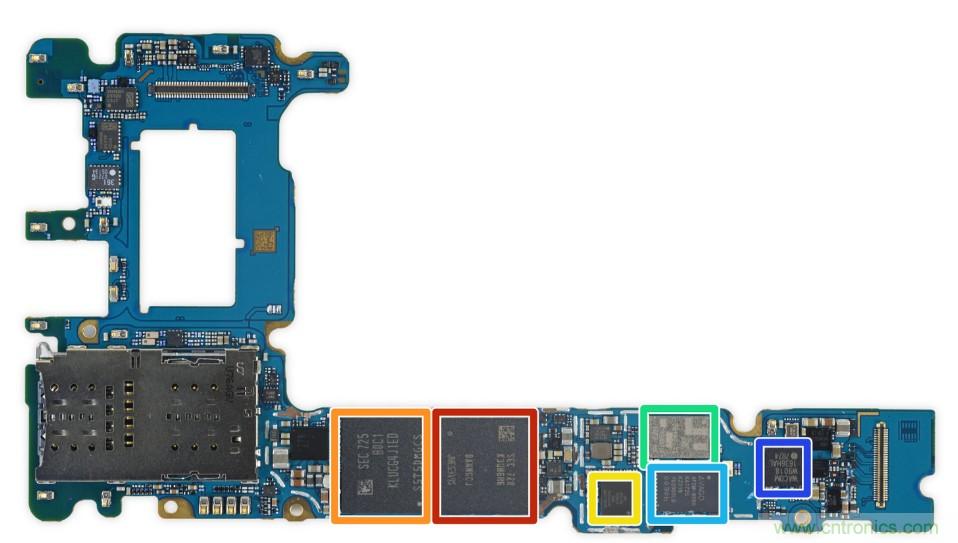

紅色：三星 K3UH6H60AM-NGCJ 6GB LPDDR4X SDRAM，貼覆在驍龍 835 處理器之上
橙色：三星 KLUCG4J1ED-B0C1 64GB UFS 閃存
黃色：高通 WCD9341 Aqstic 音頻芯片
綠色：思佳訊 78160-11 功率放大模塊
青色：安華高 AFEM-9066 功率放大模塊
藍色：Wacom W9018 觸控 IC

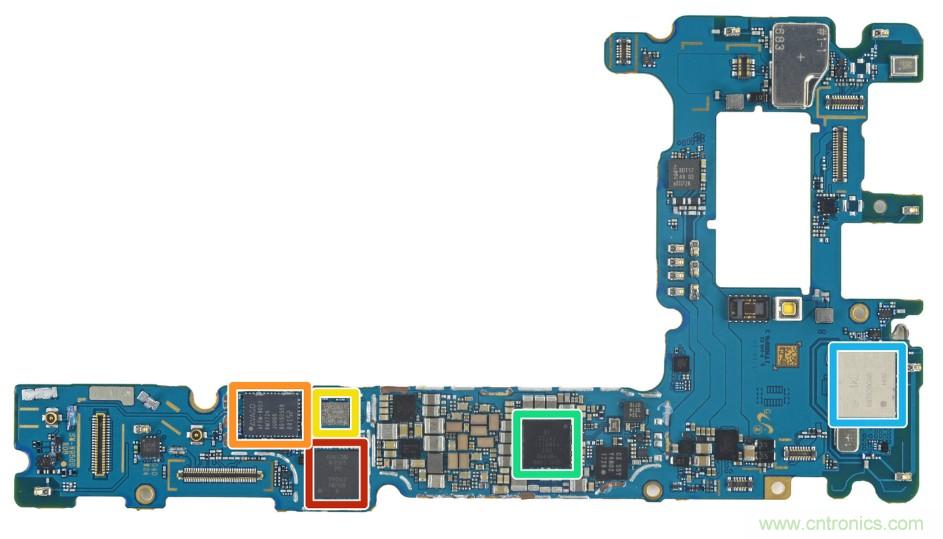

紅色：高通 WTR5975 RF 收發器
橙色：安華高 AFEM-9053 功率放大模塊
黃色：思佳訊 77365 四頻段 GSM/GPRS/EDGE 功率放大模塊
綠色：高通 PM8986 電源管理芯片
藍色：村田 KM7628048 WiFi 模塊
其他零件方面，包括主板、屏幕、USB Type－C、3.5mm 耳機孔模塊都采用了分離式設計，可單獨進行更換。
網友熱議：真是落后到渣的內部設計
據iFixit報告顯示，這次拆卸 Galaxy Note 8 對于維修人員來說是一場噩夢，雖然大部分零件都用上了模塊化設計，整體零部件數量明顯減少，但拆卸非常不容易。
在該報告發布之后，網友也對Note 8的內部設計進行了評論。
@skateiori表示：真是落后到渣的內部設計，主板就先不吐槽。散熱器、天線板、屏蔽版！Iphone就一個后殼全搞定
@潭水閑人：拆開了的手機，看看這個，看看iPhone……
隨后還有網友在潭水閑人的評論后蓋樓：你不覺得這機身里面的零件看起來很亂么？像是隨意堆在里面的，而不是用心設計的。
讀者們對note8的內部設計有什么看法呢？
