低時延世界的數字化主動降噪解決方案
發布時間:2017-09-04 來源:Horst Gether,Martin Denda 責任編輯:wenwei
【導讀】帶來先進聆聽體驗的ANC技術能為耳機提供差異化優勢,因此對于半導體行業來說,ANC是一個不可忽視的商機。本設計實例對模擬混合ANC系統與數字混合ANC系統進行了比較,列出了它們的典型功耗,并討論了各自的優勢與劣勢。
主動降噪(ANC)技術通常被用在價格昂貴的耳機上,一般用來減弱飛機引擎等的噪聲。這種消除擾人的環境噪聲的技術是一項非常老的技術,發明于上個世紀。此期間,耳機產業者注意到了帶來先進聆聽體驗的ANC技術能為耳機提供差異化優勢。對于半導體行業來說,ANC是一個不可忽視的商機。過去,ANC技術通常由獨立的耳機功放、運算放大器以及麥克風前置放大器等幾部分組成,如圖1的簡化模擬框圖所示。

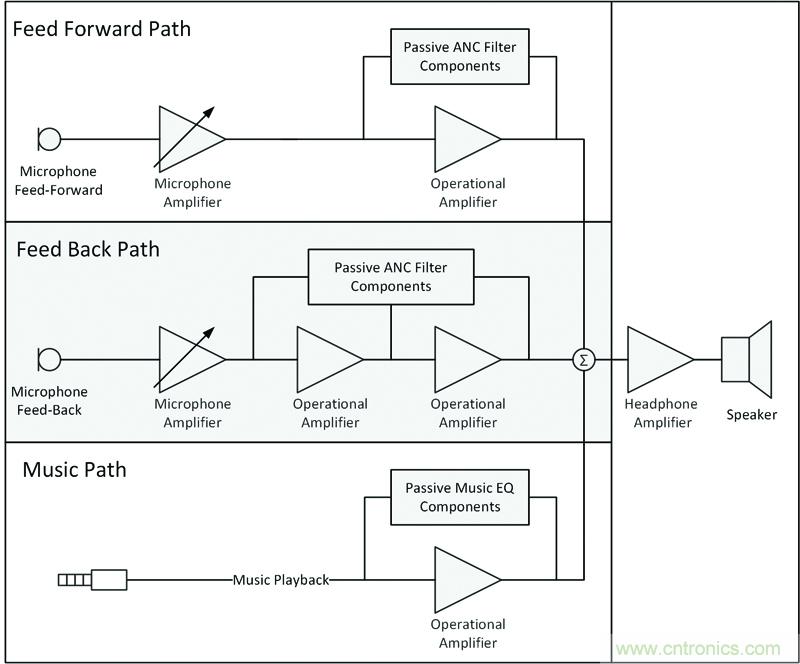

圖1:模擬混合ANC系統簡化框圖。
看著相當復雜的模擬方案框圖,也許有人會問,為什么不使用數字化解決方案來取代所有離散組件?因為摩爾定律支持ANC系統,并且數字信號處理器的計算能力越來越強,這無疑是一個有效論證。不過,模擬方案能夠在這樣一個越來越數字化的世界里生存,可能還有其它一些因素。

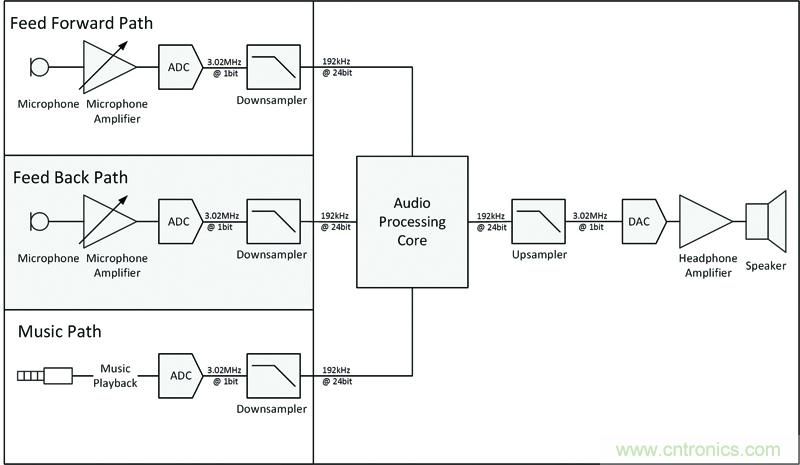

圖2:數字混合主動降噪系統(ANC)簡化框圖。
如圖2所示,在一個數字主動降噪系統中,所有模擬解決方案中用到的簡單放大器都被替換成模數轉換器(ADC)和數模轉換器(DAC)。在DAC和ADC之間運行ANC算法會涉及一些信號處理。所有這些模塊的共同點是它們運行時都需要一個時鐘,更重要的是,每個模塊都需要不同的時鐘周期將模擬信號轉換為數字信號,通過ANC算法計算,再由DAC將數字信號轉換回模擬信號。一個信號從模擬輸入到模擬輸出產生的完整傳播時延對ANC濾波器來說是一個至關重要的因素,會直接影響ANC性能。
時延對ANC系統的影響
時延對ANC性能帶來的負面影響如圖3所示。綠線是一個模擬混合ANC耳機的典型ANC性能曲線簡化圖。
將一個恒定的時延(因DAC、ADC以及ANC算法的數字信號處理而產生)加到ANC信號通路上,會引起額外的相移,從而降低ANC能夠達到的帶寬。原因非常簡單,如果降噪信號在人耳聽到噪聲之后才播放出來,那么這個180°的反相降噪信號就不可能有效抵消環境噪聲了。尤其對于反饋系統,由于相位裕度更低,增加了不穩定的風險(聲學振蕩)。

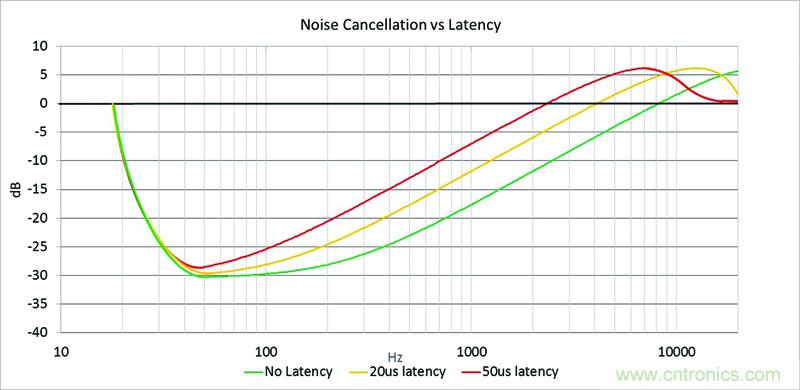

圖3:系統時延與ANC帶寬。
沒有數據采樣(ADC和DAC)的模擬系統幾乎不會產生延遲,這也是為什么過去高品質ANC系統通常是模擬系統的主要原因。由于DSP運算能力越來越強大,一個必然的趨勢是提高所有數字模塊的時鐘頻率,以進一步降低系統時延,提升ANC帶寬。
提升時鐘頻率會增加總體功耗,這是提高采樣率的一個缺點。對于便攜式設備,電池壽命是最關鍵的參數之一,它將直接影響終端用戶耳機的運行時間。圖4顯示了模擬混合ANC系統的典型功耗,以及擁有不同采樣率的數字系統的功耗。
對一個模擬系統來說,預期的功耗大約是30 mW。根據系統架構的不同,一個數字系統的功耗在50mW到120mW的范圍內。
圖4:模擬和數字混合ANC系統的典型功耗。
我們可以看到,相對于數字方案,模擬方案仍然有著明顯的功耗優勢,即使是低采樣率的通用DSP,其功耗也將近模擬方案的兩倍。然而,在設計時考慮將ANC作為主要應用,可以對DSP內的整個信號處理流程進行定制優化,進一步減少模擬和數字系統之間的差距。一個好的數字解決方案應該能在優越的ANC性能和功耗之間取得合理的平衡。當這樣的數字系統被開發出來,數字方案就能完全發揮它所有的優勢。
模擬系統落后在哪里?
模擬系統的一個缺點是開發過程相當復雜,這主要與ANC濾波器的設計有關。這一過程有時相當耗時,是每一個耳機開發過程的一部分。需要說明的是,聲學特性的量測永遠都是耳機開發中必不可少的一個步驟,不會因為選擇模擬還是數字方案而有任何不同。然而,在濾波器的設計方面,兩種解決方案之間有著巨大的差異。
對于一個模擬ANC系統,ANC濾波器基于離散的組件,如電阻和電容,設計出模擬濾波器需要模擬濾波器設計方面的經驗。另外,硬件設計工程師在開發耳機的電路板(PCB)時,都面臨著一個常見的問題:ANC濾波器仍在設計中,所需的占位面積還沒有最終確定。在不知道元件確切尺寸的情況下,經常會在PCB上預留一些元件空位,但最終產品很可能并不會用到這些元件。對于可以為硬件設計工程師提供標準化占位面積的數字系統,這是另一個重要的差異化因素。因為數字濾波器是在開發過程中可隨時更新的固件的一部分,因此無需再考慮外部的濾波器元件。在數字系統中,ANC濾波器傳遞函數的實現非常簡單直接,一個簡單的用戶界面就可以完成ANC濾波器的設計。
在數字系統中,設計人員能夠?qū)崟r觀察改變?yōu)V波器對ANC性能有何影響,增加一些額外的功能也像點擊鼠標那樣簡單。此外,它還能通過升級固件為已經上市的耳機增加或者增強一些功能,比如備選的ANC工作模式,或者不同的音樂均衡,這是終端客戶選擇數字ANC方案的重要因素。
數字系統的好處不僅體現在開發過程中,它還具有更大的靈活性,能在大規模生產中提高良率。對ANC濾波器及音樂播放,模擬系統都采用固定的元件,所以在量產過程中,除了ANC麥克風的增益,其它部分都不能被修改調整。ANC系統對電氣及機電元件的公差相當敏感,數字系統可以使用算法對音樂播放路徑上頻率響應的公差進行補償。相對于直接更換頻響不足的揚聲器,DSP可以彌補性能的缺失。同樣的步驟也可以用在ANC信號通路上。數字系統允許實時調整濾波器來滿足對性能的要求,能進一步提升產線良率,并降低成本。
數字模擬誰更好?
對于耳機尤其是高端耳機而言,音質絕對是一個非常重要的因素。由于ADC底噪的限制,從模擬到數字的轉換通常并不能提升音質。目前智能手機能做到高達120dB信噪比的卓越音質,而在一些便攜式設備里ADC的信噪比通常都只有100dB左右。
整個音頻系統的信噪比與嘶嘶的底噪聲直接相關,音樂發燒友對此格外關注。在這種情況下,模擬系統(圖1)具備它的優勢,因為整個AD/DA轉換過程不是必需的。

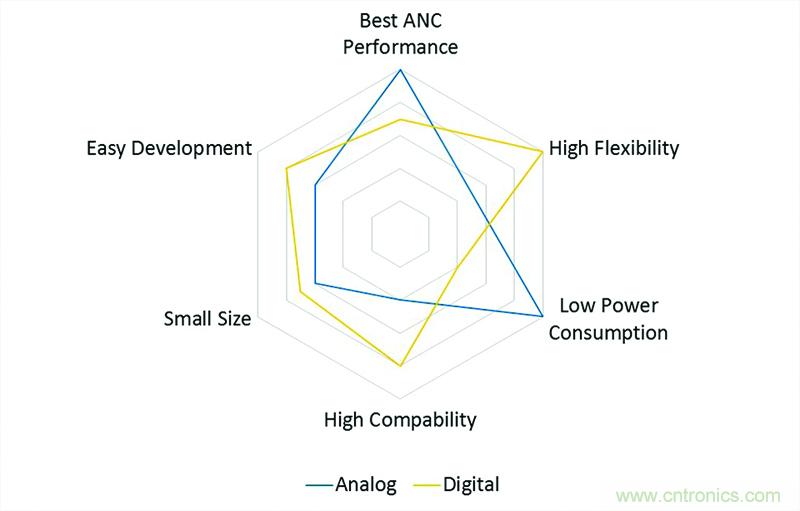

圖5:數字與模擬USP概述。
圖5顯示了模擬和數字ANC系統各自的賣點。顯然,模擬方案的低功耗和ANC帶寬的優勢很難被數字解決方案擊敗,特別是對高端系統來說。然而,對于普通用戶,額外的ANC帶寬或輕微的嘶嘶聲并不影響他們的購買。
在功耗方面,現在人們習慣于每天為手機充電,因此電池壽命對于終端用戶來說并不那么關鍵,只要電池能夠滿足在一次洲際航班上使用即可。在設計工程師和產品經理看來,快速開發時間和高靈活性無疑極具吸引力,可能比用戶體驗和長電池壽命更重要。哪個系統是更好的選擇,直到今天似乎也沒有明確的答案。對于設計工程師來說,答案絕對是數字解決方案,而對于終端消費者來說,模擬系統明顯是更好的選擇。
作者:Horst Gether,Martin Denda,AMS公司
本文轉載自電子技術設計。
