大眾化的接法是1腳接光耦輸出，2腳接地。但是在2腳的部分會有部分新手遇到難題，對2腳的接地問題產生疑問。2腳是3842誤差放大器的反相輸入端，很多資料都這樣解釋：電路后端的431也可以作為誤差放大器用。但是使用431后就沒必要使用UC3842內部的放大器，從而2腳接地從而棄用內部放大器。如果依然使用的話，增益太大不好控制。

那么問題來了，片內誤差放大器的正向輸入端是一個2.5V，如果2腳即反相輸入端接地，那這個誤差放大器的接法就是一個標準的單門限電壓比較器。正向端2.5V，反相端接地，運放輸出端就將輸出高電平。在這種前提下，如何做到光耦輸入的補償？

接下來就對上述的問題進行分析。

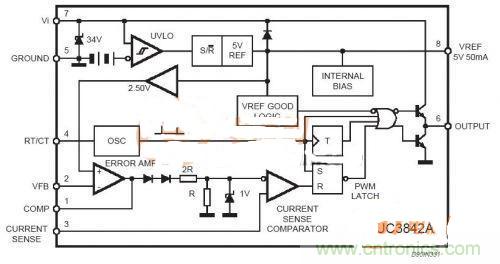

UC3842腳內部接的是類似LM339的電壓比較器，屬三極管集電極輸出型，只能吸入電流，不能輸出電流，不同于運放既能吸入電流也能輸出電流。1腳內有1mA的恒流灌流供電。2腳接地后，誤差放大器輸出集電極無電流等效于開路，對后級不起作用，這時1腳電壓決定于外部光耦和后級電阻對恒流1mA的分流。

1腳后級有兩個二極管壓降（1.4伏），正常穩壓控制時1腳電壓高于1.4V，保證1腳外接光耦工作電壓能在1.4V以上，滿足光耦的工作電壓。


UC3842的7腳啟動電壓16V，關閉電壓10V，啟動電流1mA以內（0.5-1mA），啟動后工作電流約15mA。300V供電啟動限流電阻提供的電流為1.5-2mA，這樣在滿足3842靜態工作電流的同時，7腳外接儲能電容電壓能上升到16V啟動電壓，同時限流電阻也不致地因電流過大發熱損功。

起振工作后，7腳反饋供電必須及時跟上，否則電容電壓放減到10V時關閉，300V限流電阻充供電到16V再次啟動，形成間歇性的打嗝。反饋供電的限流電阻與7腳外接電容時間常數選取對過載保護重要，電路打嗝間斷工作保護時，因變壓器漏感，即使負載電壓被拖低，7腳的電壓也不一定低，不能形成打嗝保護，故輔助電源給7腳供電加限流電阻濾除漏感尖峰電壓對7腳電容的充電。為打嗝保護靈敏可靠，7腳正常工作電壓為10-16V的中間值即13V左右。

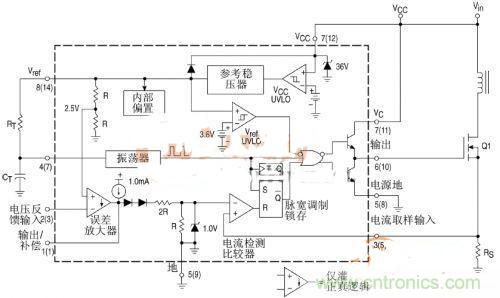

內部振蕩決定MOS開關管導通起始時刻（振蕩電容放電起始時刻為脈寬輸出起始時刻），3腳的電流反饋電壓大于1腳內部后端的比較器電壓（V1-1.4）/3時，開關管關斷，（串兩個二極管產生1.4V壓降，并在連接到電流取樣比較器的反相輸入之前被三分，抬高1.4V為1腳外接光耦提供工作電壓），1腳電壓達到4.4伏（3+1.4伏）以上時，此時電流取樣比較門限將被內部箝俠到1伏，即3腳電壓峰值最高為1V，平常的峰值與（V1-1.4）/3相等。嚴格說3腳不叫電流保護，是檢測電流峰值確定關斷時刻。1腳內部有1mA恒流供電，2腳接地時，前極電壓比較器不起作用，由外接光耦控制穩壓。光耦控制的是（V1-1.4）/3這個電壓值，控制開關管峰值電流，間接調整占空比。

3腳對地小濾波電容濾除開關管導通時鋸齒波的前端小尖峰，防誤控，電容量不能大，否則讓正常的鋸齒波衰減導致電流峰值失控爆管。

MOS開關管控制極到地10K電阻一定要加，防止自激和UC3842驅動失控時控制電荷不能及時抽走炸管。

以上就是對于UC3842當中2腳的問題分析和最終總結，希望各位熱愛電路學習的新手在閱讀過本篇文章之后能夠有所收獲，對UC3842有進一步的了解。
